Гидроцилиндр стрелы (навес) — HITACHI EX18-2

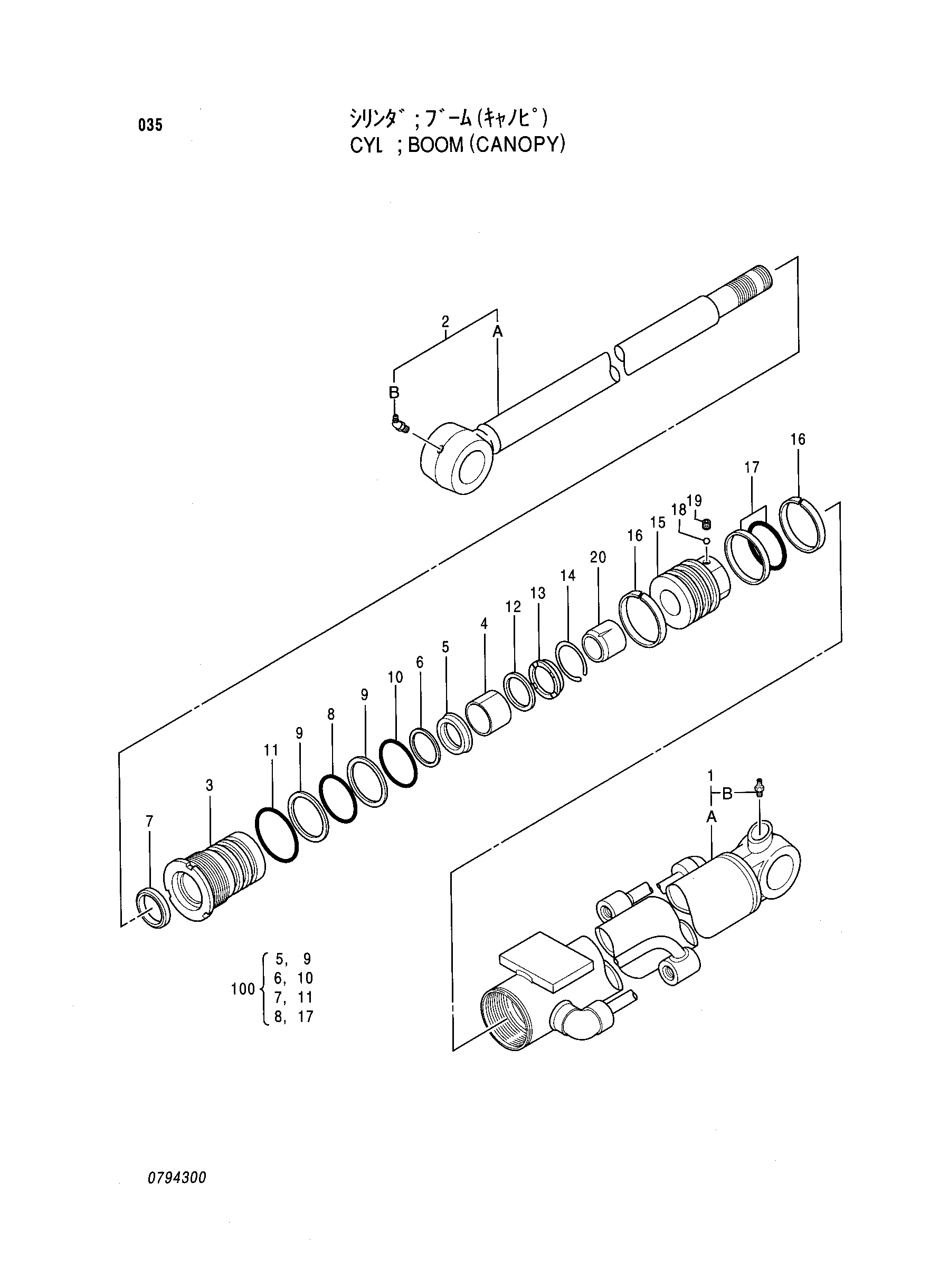

Заводская схема «Гидроцилиндр стрелы (навес)» для HITACHI EX18-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4426006 | Гидроцилиндр стрелы | 1 | |
| 1 | 4466071 | Труба гидроцилиндра в сборе | 1 |
| 1B | 0429920 | Пресс-маслёнка | 1 |
| 2 | 4466108 | Шток поршня в сборе | 1 |
| 2B | 0429921 | Пресс-маслёнка | 1 |
| 3 | 0635801 | Головка гидроцилиндра | 1 |
| 4 | 0430802 | Втулка | 1 |
| 5 | 0430803 | U-образная манжета | 1 |
| 6 | 0430804 | Опорное кольцо | 1 |
| 7 | 0430805 | Грязесъёмное кольцо | 1 |
| 8 | 0430806 | Уплотнительное кольцо | 1 |
| 9 | 0430807 | Опорное кольцо | 2 |
| 10 | 0430808 | Уплотнительное кольцо | 1 |
| 11 | 0430809 | Уплотнительное кольцо | 1 |
| 12 | 0430810 | Кольцо амортизатор | 1 |
| 13 | 0430811 | Проставка | 1 |
| 14 | 0430812 | Ограничитель | 1 |
| 15 | 0495101 | Поршень | 1 |
| 16 | 0652001 | Направляющее кольцо | 2 |
| 17 | 0430815 | Уплотнительное кольцо | 1 |
| 18 | 0429917 | Стальной шарик | 1 |
| 19 | 0477301 | Установочный винт | 1 |
| 20 | 0635802 | Амортизирующий подшипник | 1 |
| 100 | 4293343 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX18-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
