Кабина (5) — HITACHI EX18-2

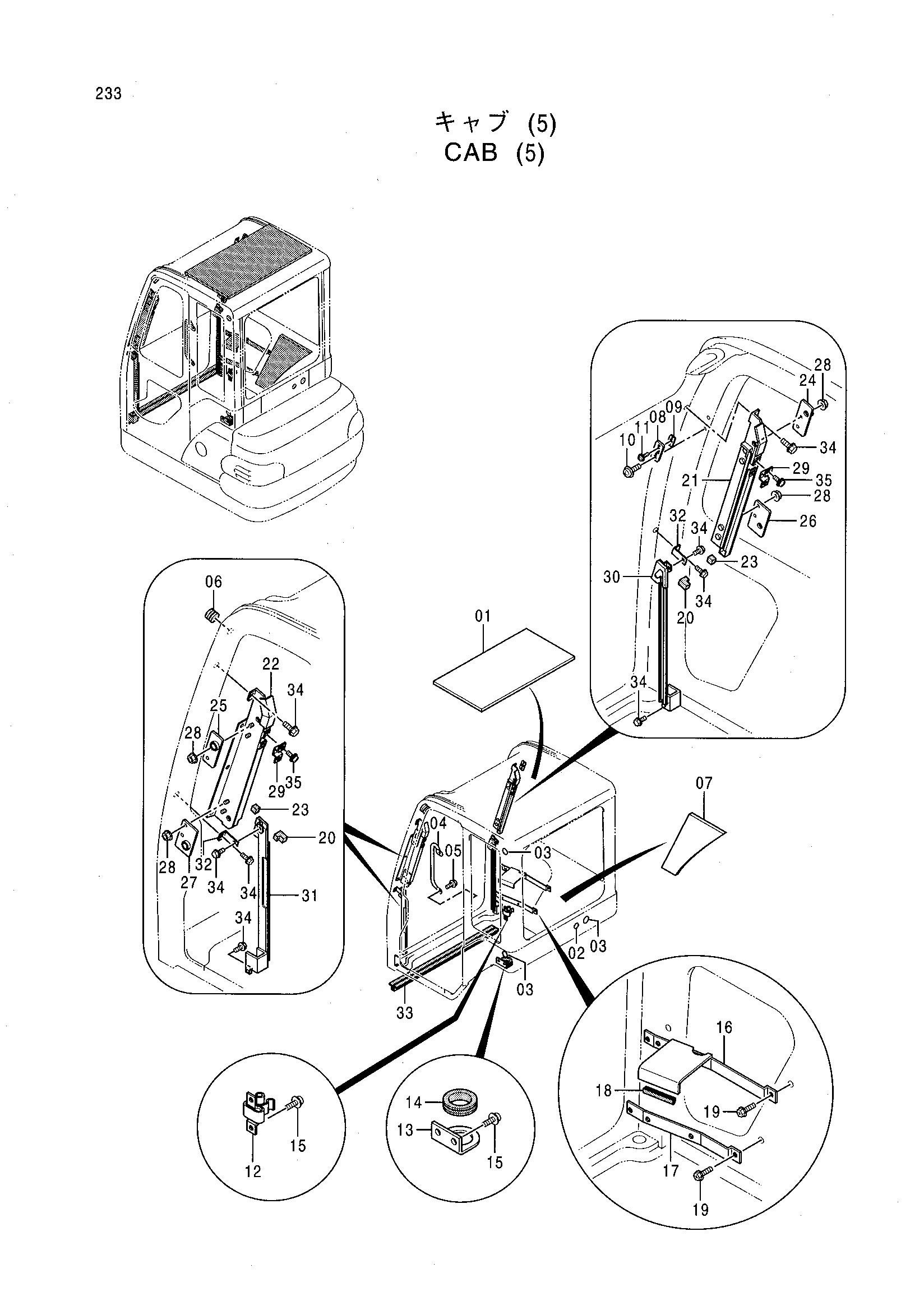

Заводская схема «Кабина (5)» для HITACHI EX18-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4314257 | Накладка | 1 |
| 02 | 4315553 | Уплотнение | 1 |
| 03 | 4307730 | Уплотнение пластина | 3 |
| 04 | 4307721 | Рукоятка внутренний | 1 |
| 05 | 4315540 | Болт | 2 |
| 06 | 4287903 | Резиновая втулка | 2 |
| 07 | 4314258 | Накладка | 1 |
| 08 | 4307688 | Пластина | 1 |
| 09 | 4307687 | Пластина | 1 |
| 10 | 4315510 | Винт | 2 |
| 11 | 4315554 | Винт | 2 |
| 12 | 4315594 | Хомут | 1 |
| 13 | 4310423 | Браккт | 1 |
| 14 | 4315593 | Уплотнительная втулка | 1 |
| 15 | 4315552 | Винт | 4 |
| 16 | 4310424 | Кронштейн | 1 |
| 17 | 4310425 | Кронштейн | 1 |
| 18 | 4310426 | Амортизатор резиновый | 1 |
| 19 | 4315589 | Винт | 4 |
| 20 | 4315588 | Уплотнитель | 2 |
| 21 | 4310441 | Направляющая | 1 |
| 22 | 4310442 | Направляющая | 1 |
| 23 | 4310430 | Ограничитель | 2 |
| 24 | 4310433 | Ограничитель | 1 |
| 25 | 4310434 | Ограничитель | 1 |
| 26 | 4310436 | Ограничитель | 1 |
| 27 | 4310437 | Ограничитель | 1 |
| 28 | 4315513 | Гайка | 8 |
| 29 | 4310444 | Крышка | 2 |
| 30 | 4310445 | Направляющая | 1 |
| 31 | 4310446 | Направляющая | 1 |
| 32 | 4310448 | Кронштейн | 2 |
| 33 | 4315597 | Уплотнение | 1 |
| 34 | 4315523 | Винт | 12 |
| 35 | 4315595 | Винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX18-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
