Рычаг тяга (отвал) — HITACHI EX18-2

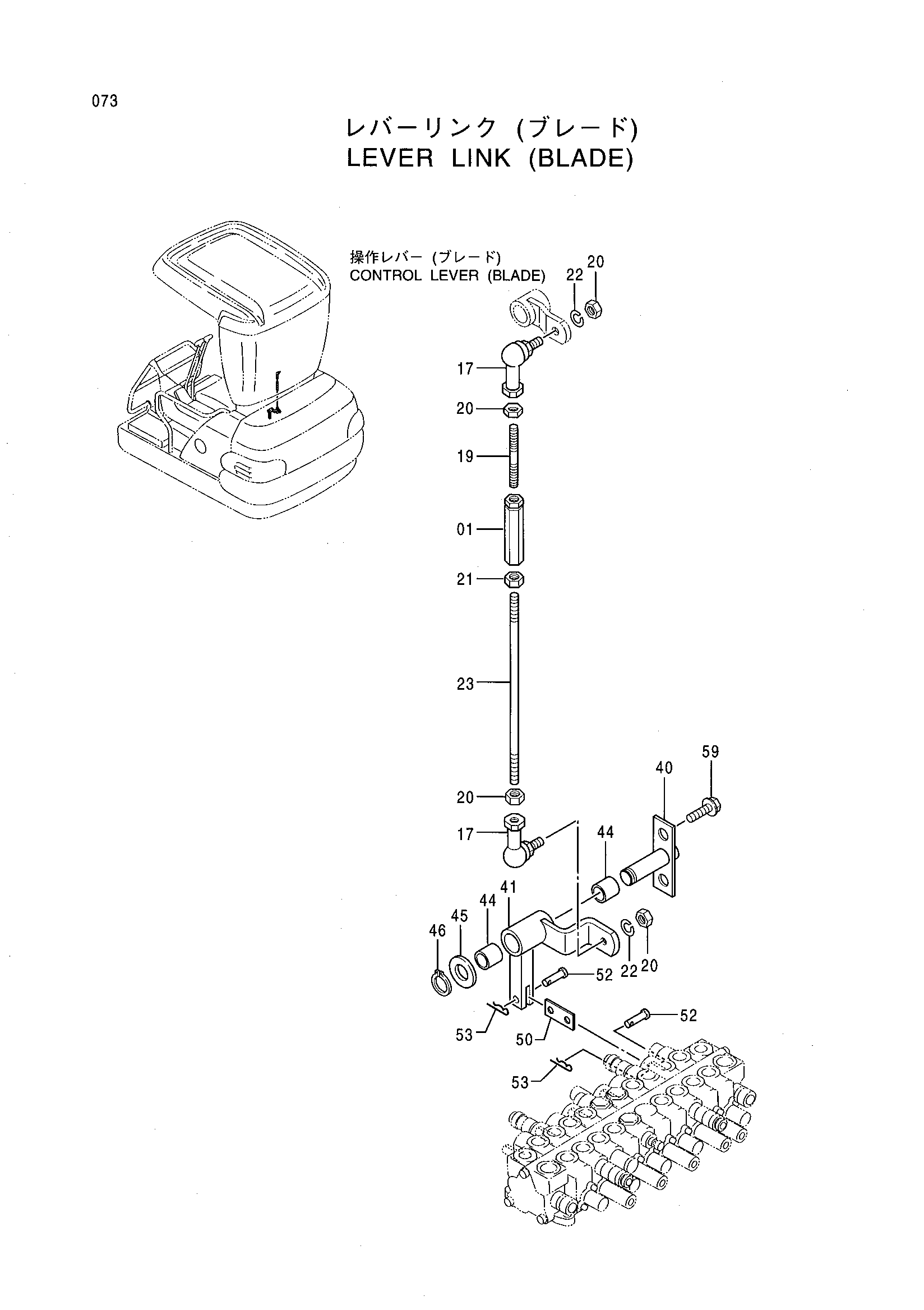

Заводская схема «Рычаг тяга (отвал)» для HITACHI EX18-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4287804 | Турнбуккле | 1 |
| 17 | 4287792 | Шарнир | 2 |
| 19 | 4291872 | Шток | 1 |
| 20 | J231108 | Гайка | 5 |
| 21 | M580008 | Гайка (левый) | 1 |
| 22 | J252108 | Пружинная шайба | 2 |
| 23 | 4352687 | Шток | 1 |
| 40 | 9743281 | Кронштейн | 1 |
| 41 | 8060546 | Тяга | 1 |
| 44 | 4280301 | Втулка | 2 |
| 45 | J253114 | Плоская шайба | 1 |
| 46 | 991338 | Стопорное кольцо | 1 |
| 50 | 4333080 | Тяга | 1 |
| 52 | 4279607 | Палец | 2 |
| 53 | 4022695 замена: 4365839 | Стопорный палец | 2 |
| 53 | 4365839 | Стопорный палец | 2 |
| 59 | J090816 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX18-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
