Гидроцилиндр отвала — HITACHI EX18-2

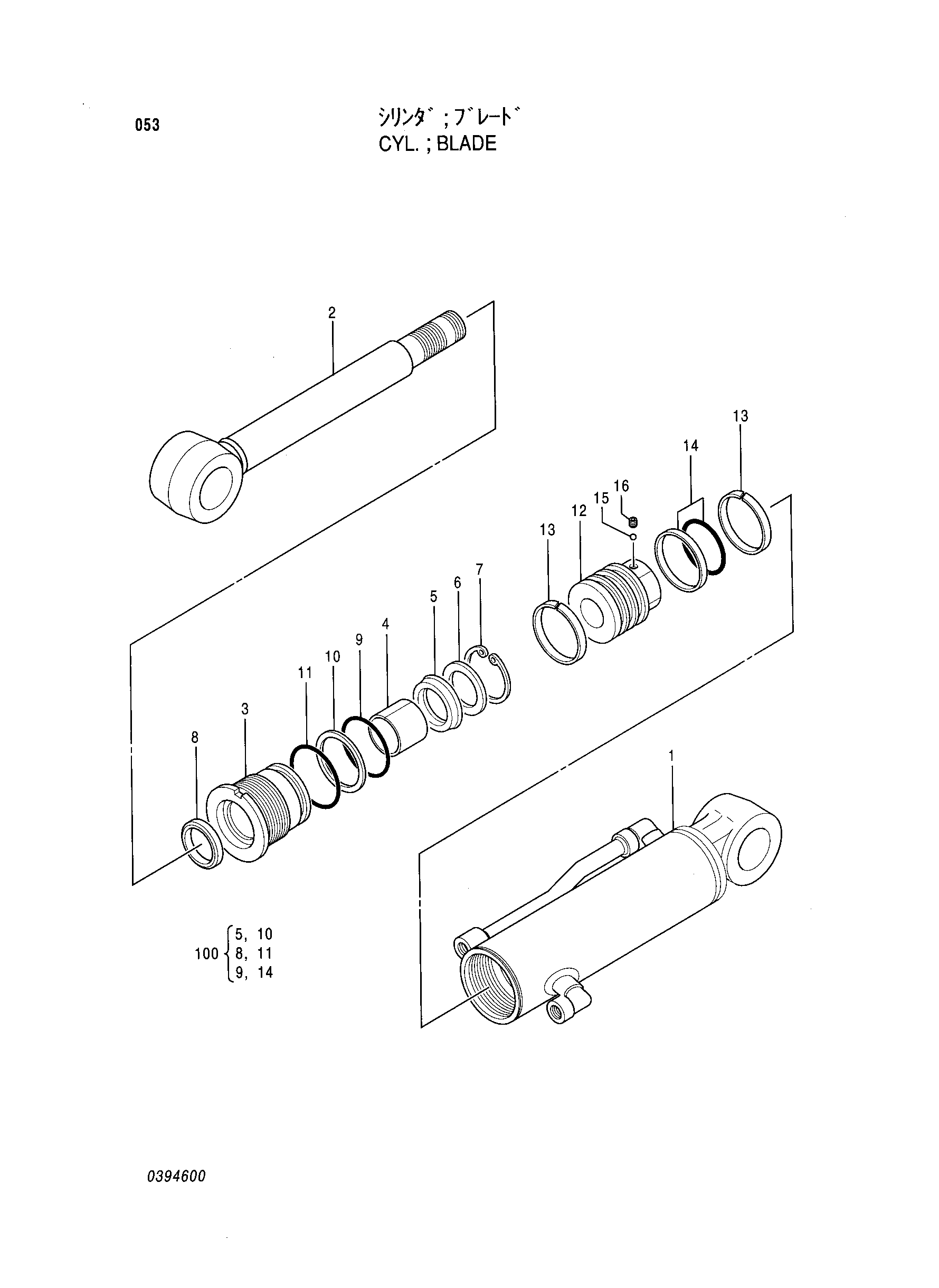

Заводская схема «Гидроцилиндр отвала» для HITACHI EX18-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4362625 | Гидроцилиндр отвала | 1 | |
| 1 | 4372938 | Труба гидроцилиндра | 1 |
| 2 | 4372939 | Шток поршня | 1 |
| 3 | 0495302 | Головка гидроцилиндра | 1 |
| 4 | 0481103 | Втулка | 1 |
| 5 | 0481104 | U-образная манжета | 1 |
| 6 | 0495303 | Головка манжета | 1 |
| 7 | 0495304 | Стопорное кольцо | 1 |
| 8 | 0481106 | Грязесъёмное кольцо | 1 |
| 9 | 0430903 | Уплотнительное кольцо | 1 |
| 10 | 0430902 | Опорное кольцо | 1 |
| 11 | 0479007 | Уплотнительное кольцо | 1 |
| 12 | 0495005 | Поршень | 1 |
| 13 | 0495006 | Направляющее кольцо | 2 |
| 14 | 0495007 | Кольцо уплотнение в сборе | 1 |
| 15 | 0429917 | Стальной шарик | 1 |
| 16 | 0479012 | Установочный винт | 1 |
| 100 | 4372940 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX18-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
