Гидромотор (2/3) — HITACHI EX18-2

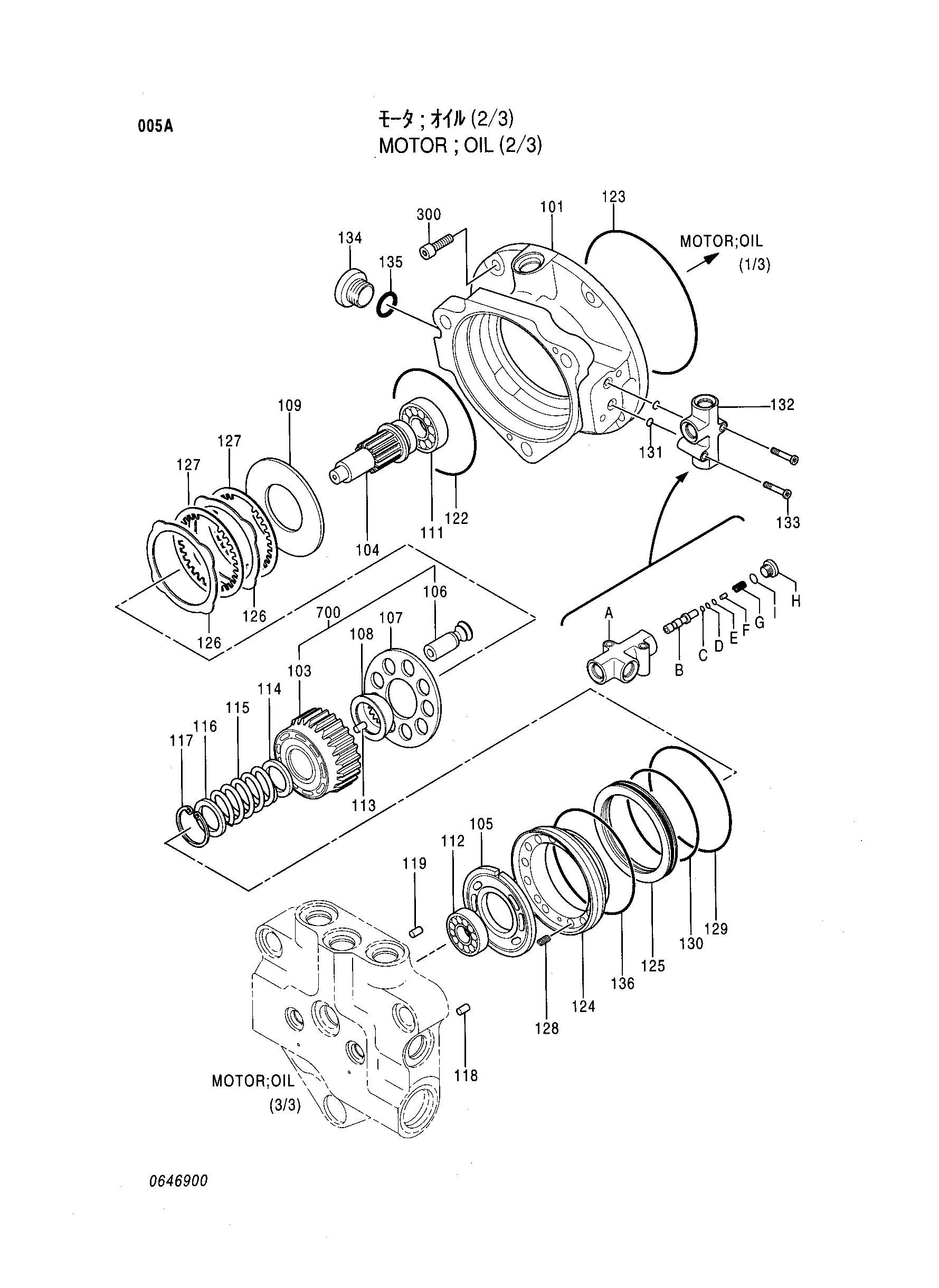

Заводская схема «Гидромотор (2/3)» для HITACHI EX18-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4331675 | Гидромотор | 1 | |
| 101 | 0646901 | Корпус | 1 |
| 104 | 0646902 | Вал | 1 |
| 105 | 0397914 | Пластина клапан | 1 |
| 107 | 0397909 | Пластина | 1 |
| 108 | 0397908 | Держатель | 1 |
| 109 | 0396807 | Упорная пластина | 1 |
| 111 | 0646903 | Шариковый подшипник | 1 |
| 112 | 0397915 | Шариковый подшипник | 1 |
| 113 | 0434005 | Палец | 3 |
| 114 | 0397905 | Втулка | 1 |
| 115 | 0434006 | Пружина | 1 |
| 116 | 0434007 | Шайба | 1 |
| 117 | 0396815 | Стопорное кольцо | 1 |
| 118 | 0444104 | Палец | 2 |
| 119 | 0396703 | Палец | 1 |
| 122 | 0631413 | Уплотнительное кольцо | 1 |
| 123 | A811145 | Уплотнительное кольцо | 1 |
| 124 | 0646904 | Поршень | 1 |
| 125 | 0631406 | Втулка | 1 |
| 126 | 0631407 | Пластина фрикционный | 2 |
| 127 | 0631408 | Пластина диск | 2 |
| 128 | 0646905 | Пружина | 14 |
| 129 | A811105 | Уплотнительное кольцо | 1 |
| 130 | A811115 | Уплотнительное кольцо | 1 |
| 131 | 4506407 | Уплотнительное кольцо | 2 |
| 132 | 0631410 | Клапан в сборе | 1 |
| 132C | 0311326 | Фильтр | 1 |
| 132D | 0444215 | Шайба | 5 |
| 132E | 0631411 | Дроссель | 4 |
| 132F | 0444217 | Дроссель | 1 |
| 132G | 0602701 | Пружина | 1 |
| 132H | 0311336 | Пробка | 1 |
| 132I | 4509180 | Уплотнительное кольцо | 1 |
| 133 | 0631412 | Болт с внутренним шестигранником | 2 |
| 134 | 0436608 | Пробка | 1 |
| 135 | 957366 | Уплотнительное кольцо | 1 |
| 136 | A811120 | Уплотнительное кольцо | 1 |
| 300 | 0167923 | Болт с внутренним шестигранником | 4 |
| 700 | 0646906 | Блок гидроцилиндра комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX18-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
