Нижний давление трубопроводы (1) — HITACHI EX18-2

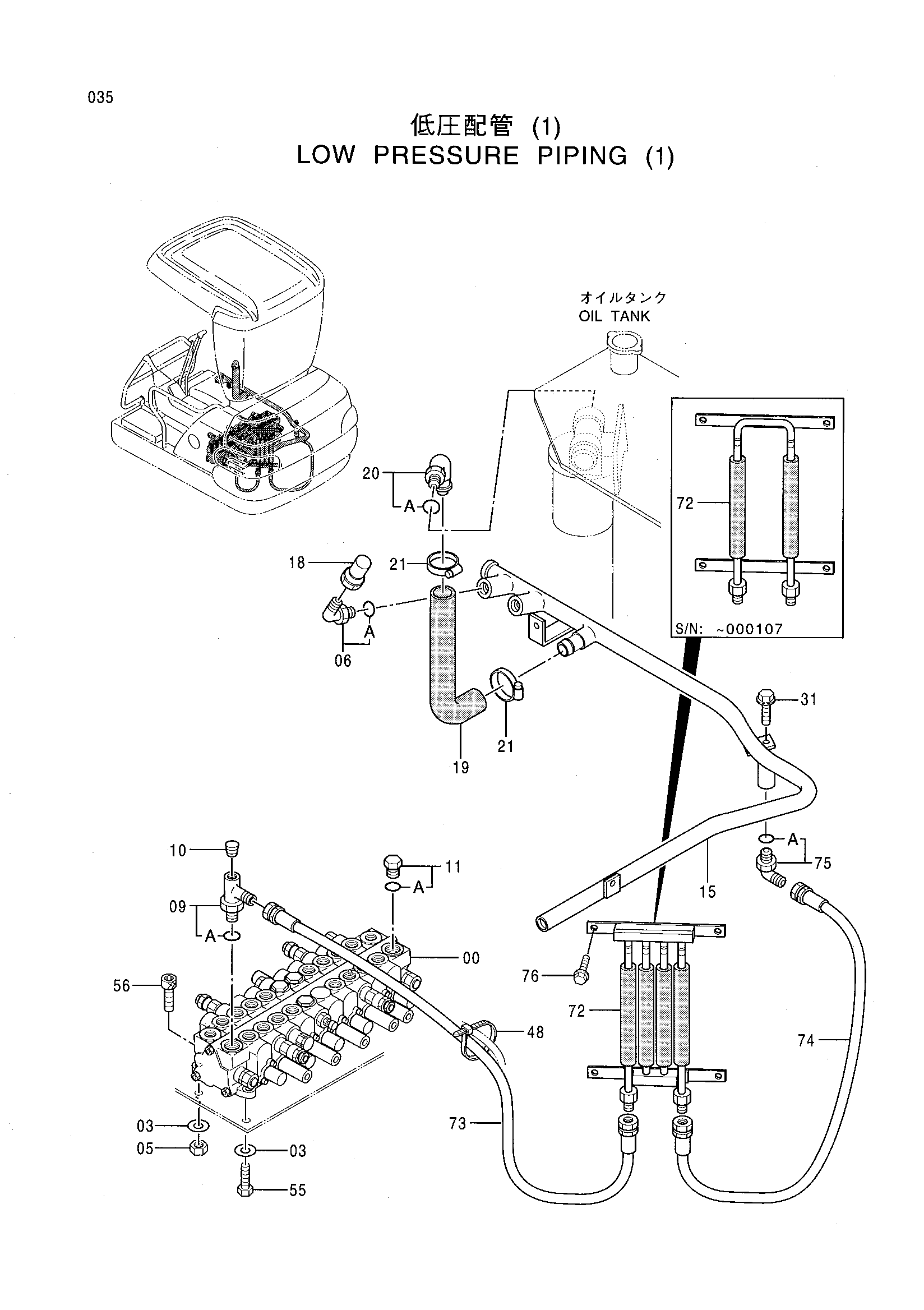

Заводская схема «Нижний давление трубопроводы (1)» для HITACHI EX18-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4358271 | Гидрораспределитель | 1 |
| 03 | J253110 | Плоская шайба | 4 |
| 05 | J231210 | Гайка | 2 |
| 06 | 4154672 | Угловой штуцер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4278671 | Тройник | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 94-2011 | Пробка | 1 |
| 11 | 4174541 | Пробка | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 7030642 | Обратная трубка | 1 |
| 18 | 4223519 | Пробка унион | 1 |
| 19 | 3074079 | Резиновый шланг | 1 |
| 20 | 4276854 | Угловой штуцер | 1 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | 4505243 | Хомут шланга | 2 |
| 31 | J090820 | Болт с шайбой | 3 |
| 48 | 4055312 | Ленточный зажим | 2 |
| 55 | J771020 | Болт с внутренним шестигранником | 2 |
| 56 | J771030 | Болт с внутренним шестигранником | 2 |
| 72 | 4358948 замена: 4340770 | Трубка | 1 |
| 72 | 4340770 | Трубка | 1 |
| 73 | 4359664 | Шланг | 1 |
| 74 | 4359665 | Шланг | 1 |
| 75 | 4154672 | Угловой штуцер | 1 |
| 75A | 4506418 | Уплотнительное кольцо | 1 |
| 76 | J090816 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX18-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
