Рычаг управления (ход) — HITACHI EX18-2

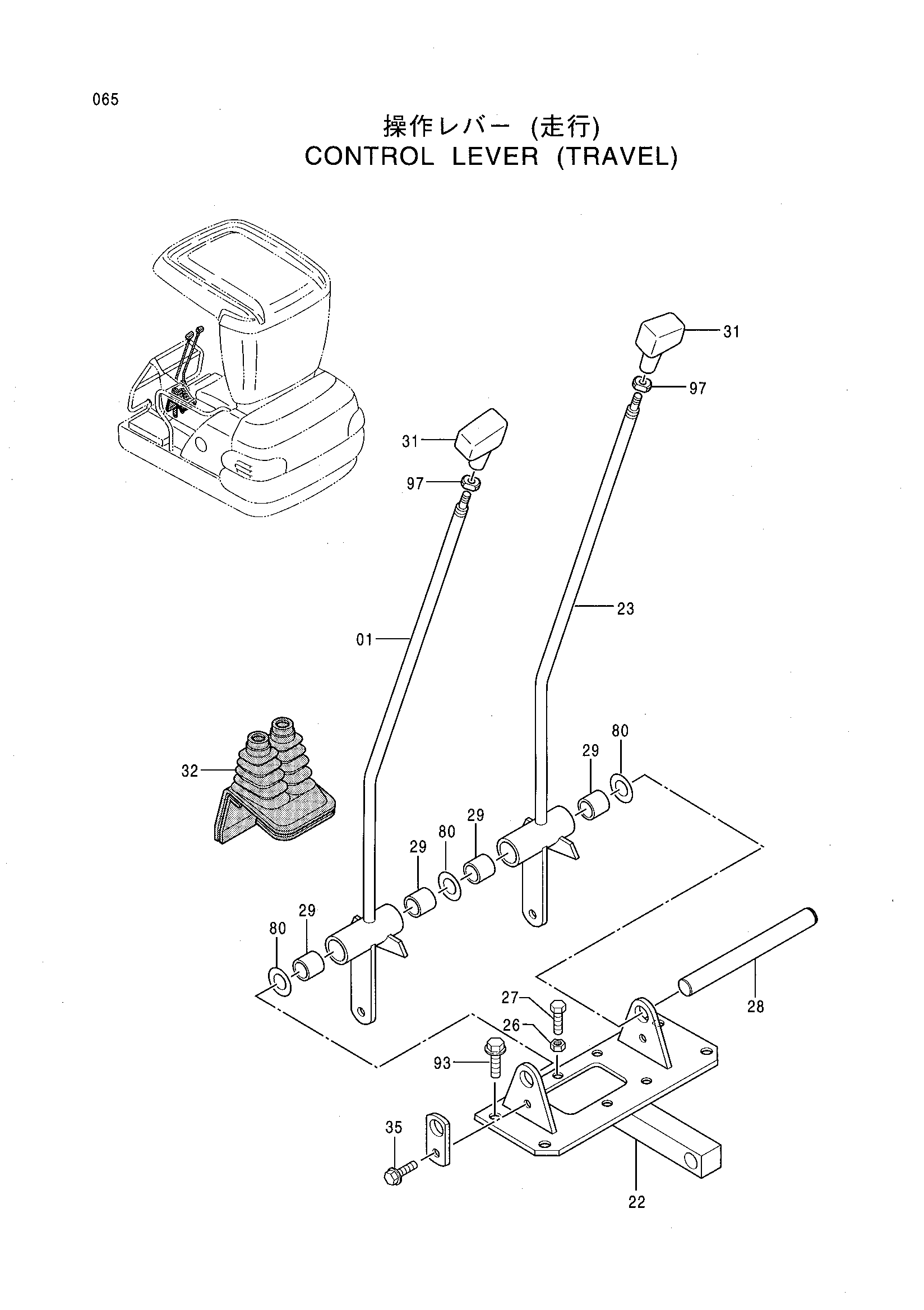

Заводская схема «Рычаг управления (ход)» для HITACHI EX18-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8060539 замена: 8077157 | Рычаг(левый) | 1 |
| 01 | 8060539 замена: 4417442 | Рычаг(левый) | 1 |
| 01 | 8060539 замена: 4417423 | Рычаг(левый) | 1 |
| 01 | 8077157 | Рычаг(левый) | 1 |
| 22 | 8060544 | Кронштейн | 1 |
| 23 | 8060764 замена: 8077158 | Рычаг | 1 |
| 23 | 8060764 замена: 4417442 | Рычаг | 1 |
| 23 | 8060764 замена: 4417423 | Рычаг | 1 |
| 23 | 8077158 | Рычаг | 1 |
| 26 | J231108 | Гайка | 4 |
| 27 | J960825 | Болт | 4 |
| 28 | 9743232 | Вал | 1 |
| 29 | 4280298 | Втулка | 4 |
| 31 | 3059945 замена: 3082876 | Рукоятка | 2 |
| 31 | 3082876 | Рукоятка | 2 |
| 31 | 4417442 | Рукоятка | 2 |
| 32 | 2036550 | Защитный чехол | 1 |
| 35 | J080816 | Болт с шайбой | 1 |
| 80 | 4289754 | Регулировочная шайба | 3 |
| 93 | J051025 | Болт с шайбой | 4 |
| 97 | 4417423 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX18-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
