Дополнительные гидролинии (верхняя платформа) <PTO> — HITACHI EX18-2

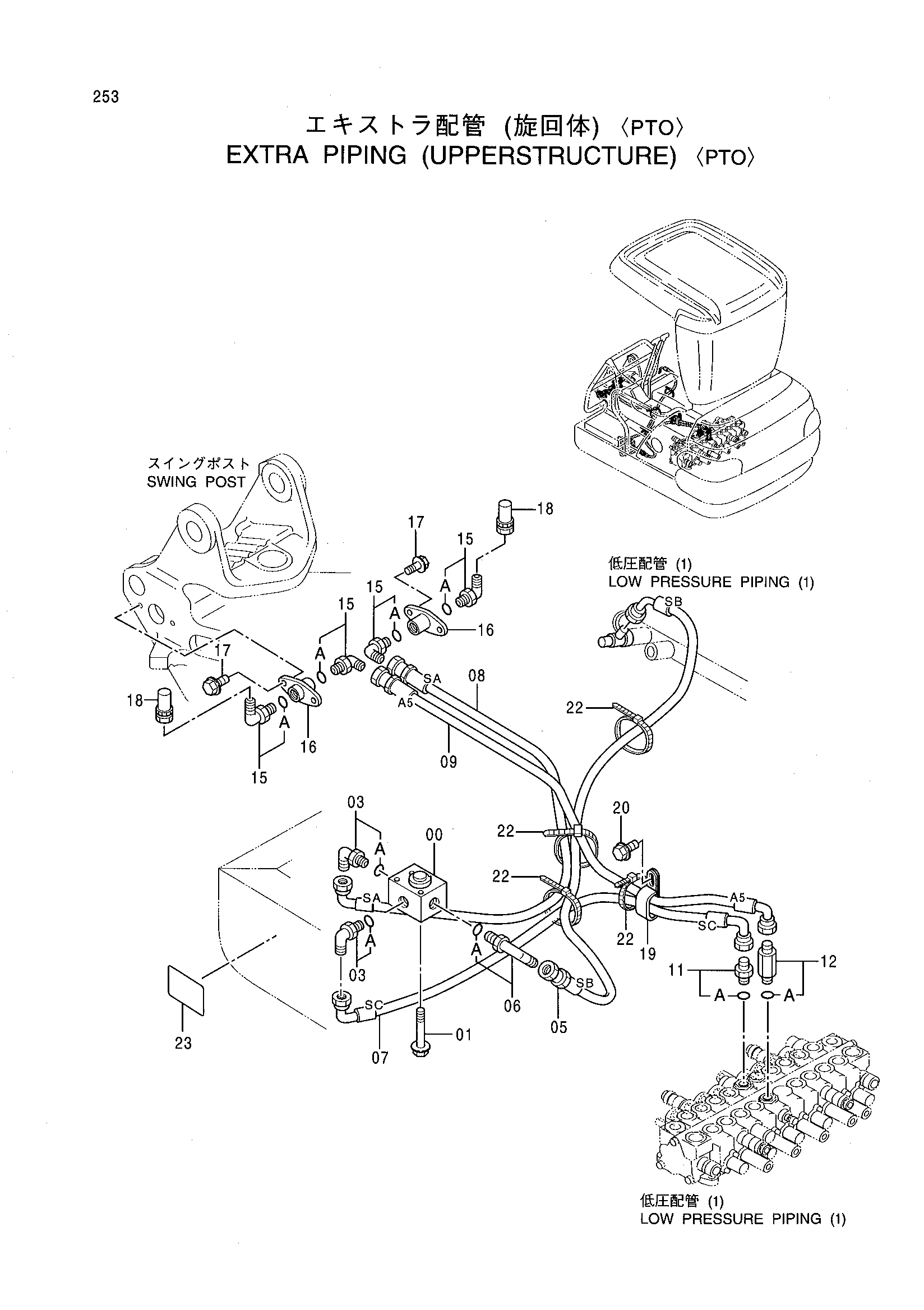

Заводская схема «Дополнительные гидролинии (верхняя платформа) <PTO>» для HITACHI EX18-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4340948 | Клапан селектор | 1 |
| 01 | J090860 | Болт с шайбой | 2 |
| 03 | 4200471 | Угловой штуцер | 2 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4354051 | Шланг | 1 |
| 06 | 4217342 | Угловой штуцер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4357358 | Шланг | 1 |
| 08 | 4360066 | Шланг | 1 |
| 09 | 4360067 | Шланг | 1 |
| 11 | 4200466 | Адаптер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4276965 | Адаптер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4154671 | Угловой штуцер | 4 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 9743649 | Разъём S | 2 |
| 17 | J090818 | Болт с шайбой | 4 |
| 18 | 4223518 | Пробка унион | 2 |
| 19 | 4190282 | Зажим | 1 |
| 20 | J090816 | Болт с шайбой | 1 |
| 22 | 4055312 | Ленточный зажим | 4 |
| 23 | 4358093 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX18-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
