Поршневой насос — HITACHI EX18-2

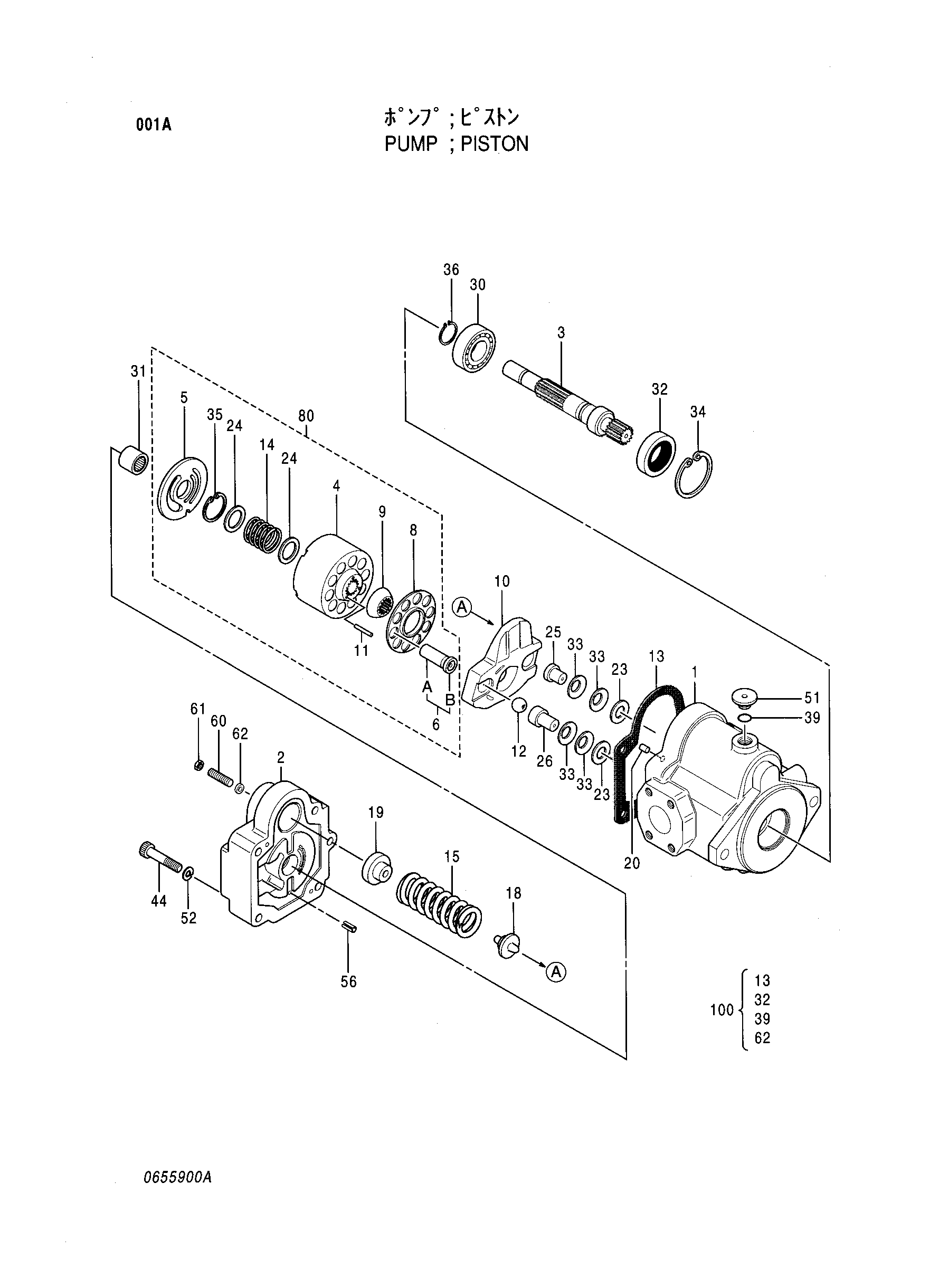

Заводская схема «Поршневой насос» для HITACHI EX18-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4358095 | Поршневой насос | 1 | |
| 1 | 0655901 | Корпус | 1 |
| 2 | 0655902 | Корпус | 1 |
| 3 | 0655903 | Вал | 1 |
| 6 | 0647304 | Поршень в сборе | 10 |
| 8 | 0647305 | Держатель | 1 |
| 9 | 0630604 | Держатель | 1 |
| 10 | 0655904 | Пластина свасх | 1 |
| 11 | 0655905 | Неедле | 3 |
| 12 | 0647307 | Палец | 2 |
| 13 | 0477001 | Манжета | 1 |
| 14 | 0655906 | Пружина | 1 |
| 15 | 0655907 | Пружина | 1 |
| 18 | 0655909 | Держатель пружина | 1 |
| 19 | 0630612 | Направляющая пружины | 1 |
| 20 | 0429816 | Палец | 2 |
| 23 | 0655910 | Шайба | 2 |
| 24 | 0647312 | Фиксатор | 2 |
| 25 | 0655911 | Стопорный палец | 1 |
| 26 | 0655912 | Стопорный палец | 1 |
| 30 | 0477002 | Шариковый подшипник | 1 |
| 31 | 0638101 | Игольчатый подшипник | 1 |
| 32 | 0630618 | Масляное уплотнение | 1 |
| 33 | 0647314 | Пружина | 4 |
| 34 | 991722 | Стопорное кольцо | 1 |
| 35 | 0477003 | Стопорное кольцо | 1 |
| 36 | 942517 | Стопорное кольцо | 1 |
| 39 | 957366 | Уплотнительное кольцо | 1 |
| 44 | 0630620 | Болт с внутренним шестигранником | 5 |
| 51 | 0630505 | Пробка | 1 |
| 52 | A590910 | Пружинная шайба | 5 |
| 56 | 0429826 | Пружинный штифт | 1 |
| 60 | 0655913 | Винт | 1 |
| 61 | 0630509 | Гайка | 1 |
| 62 | 0630510 | Уплотнительная шайба | 1 |
| 80 | 4444003 | Комплект репаир | 1 |
| 100 | 0655914 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX18-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
