Пилотные гидролинии (1-1) — HITACHI EX18-2

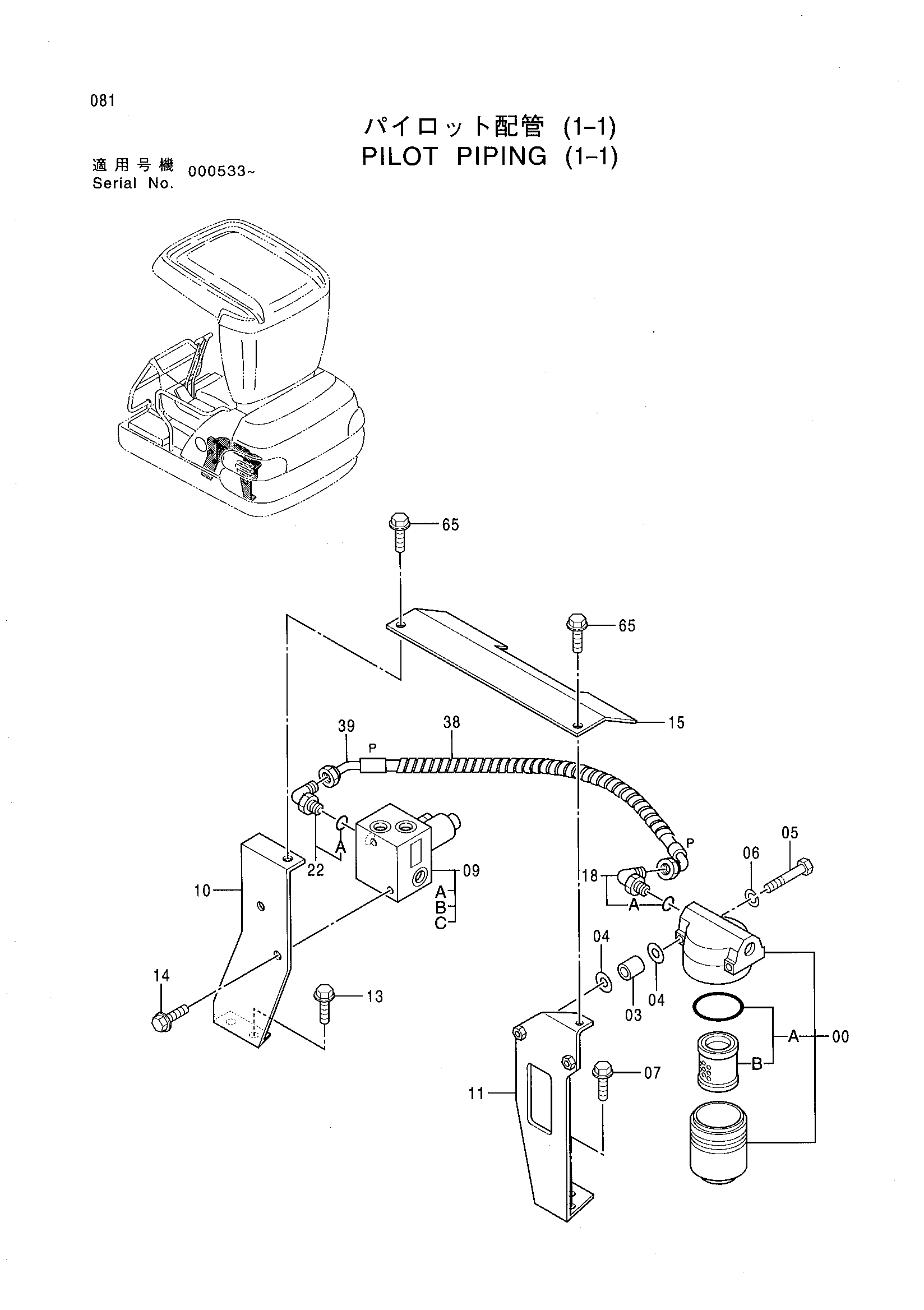

Заводская схема «Пилотные гидролинии (1-1)» для HITACHI EX18-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4272379 | Масляный фильтр | 1 |
| 00A | 4294130 | Элемент | 1 |
| 00B | 4294129 | Элемент | 1 |
| 03 | 4277425 | Проставка | 2 |
| 04 | J253106 | Плоская шайба | 4 |
| 05 | J960680 | Болт | 2 |
| 06 | J252106 | Пружинная шайба | 2 |
| 07 | J051030 | Болт с шайбой | 2 |
| 09 | 4361908 замена: 4449133 | Электромагнитный клапан | 1 |
| 09A | 4448383 | Соленоид | 1 |
| 09B | 954495 | Уплотнительное кольцо | 1 |
| 09C | J770410 | Болт с внутренним шестигранником | 2 |
| 09 | 4449133 | Электромагнитный клапан | 1 |
| 10 | 8070301 | Кронштейн | 1 |
| 11 | 8064177 | Кронштейн | 1 |
| 13 | J051030 | Болт с шайбой | 2 |
| 14 | J041020 | Болт с шайбой | 2 |
| 15 | 4392150 | Крышка | 1 |
| 18 | 4200471 | Угловой штуцер | 1 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4154671 | Угловой штуцер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | 4402004 | Защитный кожух | 1 |
| 39 | 4396378 | Шланг | 1 |
| 65 | J090820 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX18-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
