Гидрораспределитель (3/4) — HITACHI EX18-2

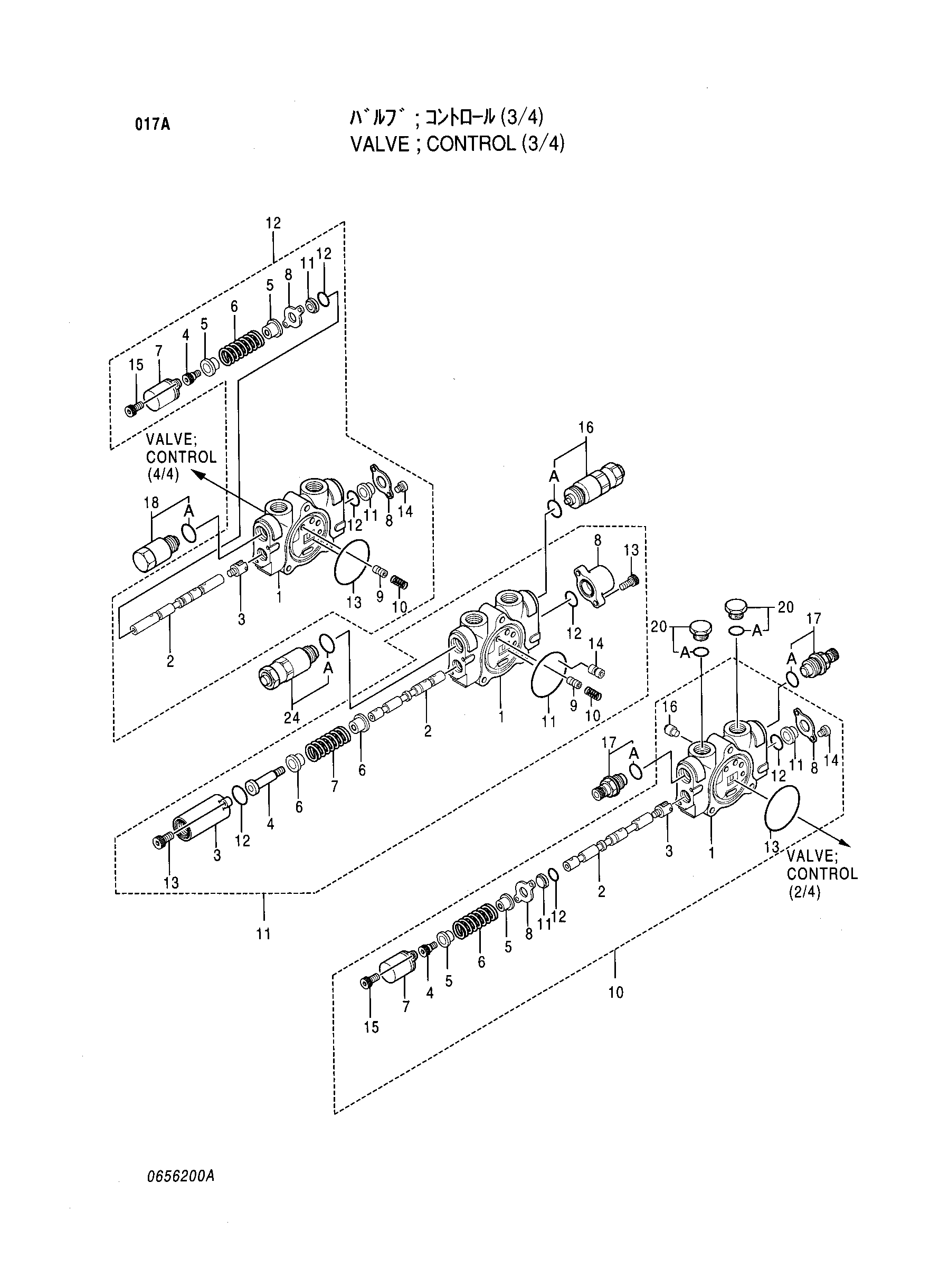

Заводская схема «Гидрораспределитель (3/4)» для HITACHI EX18-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4358271	Гидрораспределитель	1
10	0429501	Золотник секция	1
10-3	0219003	Головка	1
10-4	0219004	Винт	1
10-5	0219005	Седло пружины	2
10-6	0429408	Пружина	1
10-7	0219007	Колпачок	1
10-8	0219008	Уплотнение пластина	2
10-11	0219011	Стеклоочиститель	2
10-12	985100	Уплотнительное кольцо	2
10-13	A810055	Уплотнительное кольцо	1
10-14	0219012	Винт	2
10-15	0429306	Болт с внутренним шестигранником	2
10-16	0429502	Тарельчатый клапан	1
11	0656201	Споол-сектион	1
11-3	0429308	Колпачок	1
11-4	0429309	Винт	1
11-6	0429310	Седло пружины	2
11-7	0429311	Пружина	1
11-8	0429312	Колпачок	1
11-9	0429305	Клапан	1
11-10	0219010	Пружина	1
11-11	A810055	Уплотнительное кольцо	1
11-12	0429313	Уплотнительное кольцо	2
11-13	0429314	Болт с внутренним шестигранником	4
11-14	0497702	Проставка	1
12	0650202	Споол-сектион	1
12-3	0219003	Головка	1
12-4	0219004	Винт	1
12-5	0219005	Седло пружины	2
12-6	0219006	Пружина	1
12-7	0219007	Колпачок	1
12-8	0219008	Уплотнение пластина	2
12-9	0429305	Клапан	1
12-10	0219010	Пружина	1
12-11	0219011	Стеклоочиститель	2
12-12	985100	Уплотнительное кольцо	2
12-13	A810055	Уплотнительное кольцо	1
12-14	0219012	Винт	2
12-15	0429306	Болт с внутренним шестигранником	2
16	4361310	Предохранительный клапан	1
16A	0103025	Уплотнительное кольцо	1
17	4345969 замена: 0735916	Клапан	2
17	0735916	Клапан	2
17A	0103025	Уплотнительное кольцо	1
18	4345967	Клапан	1
18A	0103025	Уплотнительное кольцо	1
20	0218607	Пробка в сборе	2
20A	4509180	Уплотнительное кольцо	1
24	4361310	Предохранительный клапан	1
24	4366725	Предохранительный клапан	1
24A	0103025	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX18-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
