Навес — HITACHI EX18-2

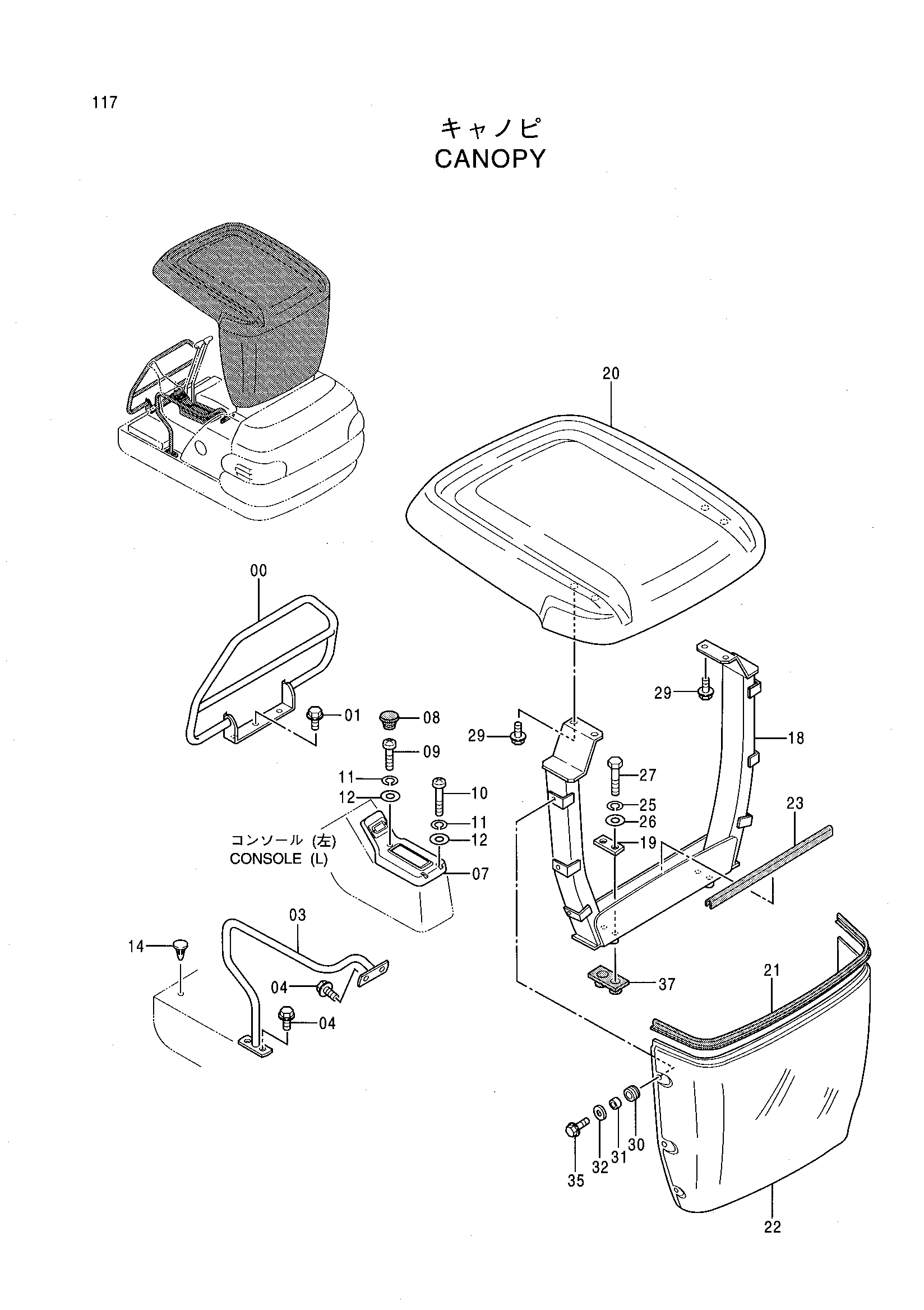

Заводская схема «Навес» для HITACHI EX18-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7028479 | Защитный кожух | 1 |
| 01 | J051025 | Болт с шайбой | 3 |
| 03 | 8060710 | Стойка | 1 |
| 04 | J051025 | Болт с шайбой | 4 |
| 07 | 1016809 | Крышка стойка | 1 |
| 08 | 4288796 | Колпачок | 1 |
| 09 | J691425 | Винт | 1 |
| 10 | J691435 | Винт | 2 |
| 11 | J252104 | Пружинная шайба | 3 |
| 12 | J253104 | Плоская шайба | 3 |
| 14 | 4296301 | Пробка | 2 |
| 18 | 6014785 | Поле | 1 |
| 19 | 4348734 | Проставка | 2 |
| 20 | 7029853 | Рооф | 1 |
| 21 | 4347880 | Манжета | 1 |
| 22 | 2037690 | Крышка | 1 |
| 23 | 4348286 | Резиновое уплотнение | 1 |
| 25 | J252216 | Пружинная шайба | 4 |
| 26 | J253116 | Плоская шайба | 4 |
| 27 | J971670 | Болт | 4 |
| 29 | J051230 | Болт с шайбой | 4 |
| 30 | 4341709 | Резиновая прокладка | 6 |
| 31 | 4338217 | Проставка | 6 |
| 32 | 4346037 | Шайба | 6 |
| 35 | J090820 | Болт с шайбой | 6 |
| 37 | 4347602 | Резиновое уплотнение | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX18-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
