Пилотные гидролинии (1) — HITACHI EX17UNA

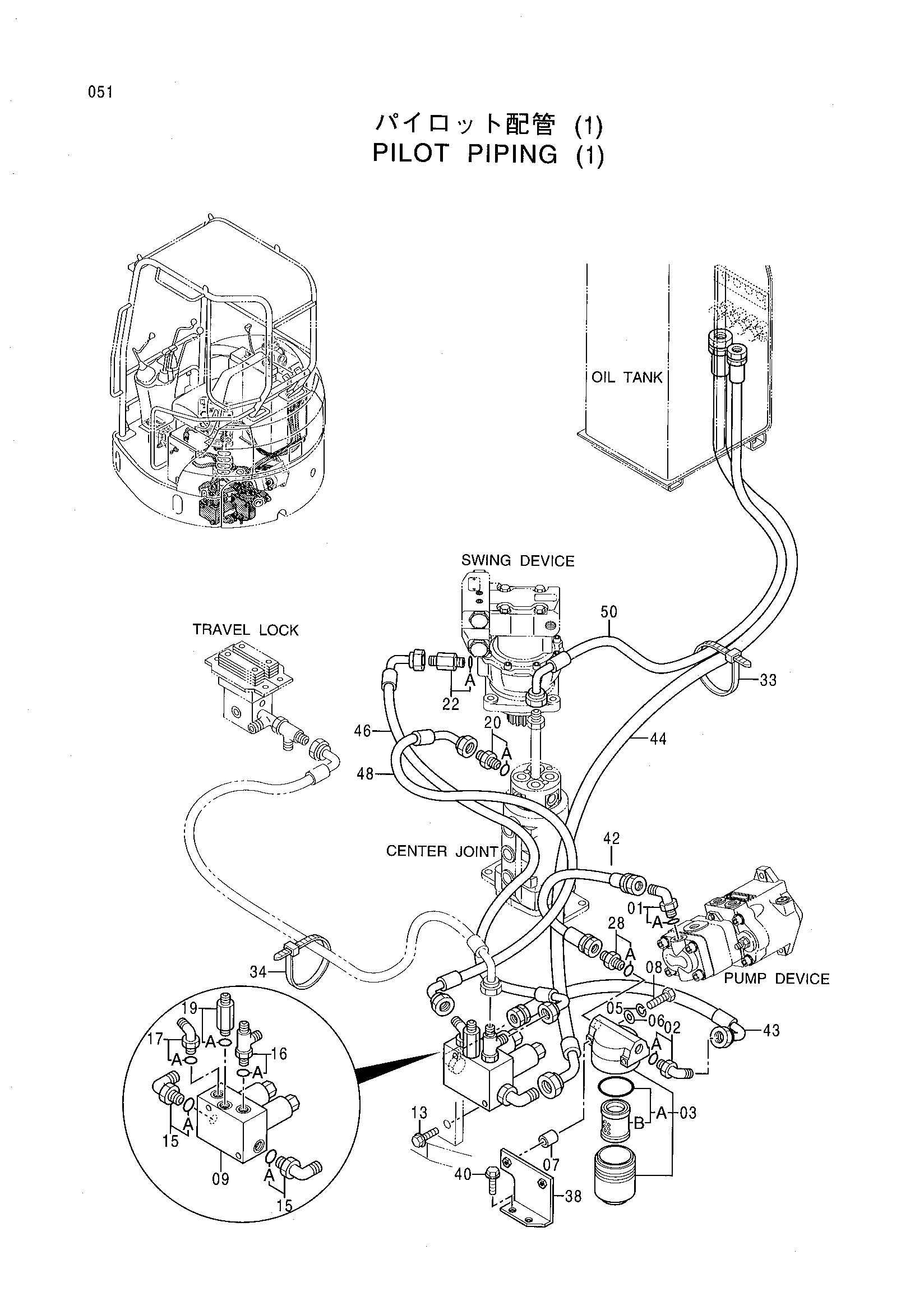

Заводская схема «Пилотные гидролинии (1)» для HITACHI EX17UNA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4434982 | Угловой штуцер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4434985 | Угловой штуцер | 1 |
| 02A | 4506148 | Уплотнительное кольцо | 1 |
| 03 | 4272379 | Масляный фильтр | 1 |
| 03A | 4294130 | Элемент(с уплотнительное кольцо) | 1 |
| 03B | 4294129 | Элемент | 1 |
| 05 | J252106 | Пружинная шайба | 2 |
| 06 | J253106 | Плоская шайба | 2 |
| 07 | 4277425 | Проставка | 2 |
| 08 | J960680 | Болт | 2 |
| 09 | 4415398 | Электромагнитный клапан | 1 |
| 13 | J051025 | Болт с шайбой | 2 |
| 15 | 4434982 | Угловой штуцер | 2 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4406156 | Тройник | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4434981 | Угловой штуцер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4368208 | Адаптер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4042030 | Адаптер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4368208 | Адаптер | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4368204 | Адаптер | 1 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
| 33 | 4055311 | Ленточный зажим | 1 |
| 34 | 4055312 | Ленточный зажим | 1 |
| 38 | 9756152 | Кронштейн | 1 |
| 40 | J051020 | Болт с шайбой | 2 |
| 42 | 4451847 | Шланг | 1 |
| 43 | 4451289 | Шланг | 1 |
| 44 | 4451290 | Шланг | 1 |
| 46 | 4451291 | Шланг | 1 |
| 48 | 4451295 | Шланг | 1 |
| 50 | 4451272 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX17UNA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
