Гидролинии рабочего оборудования — HITACHI EX17UNA

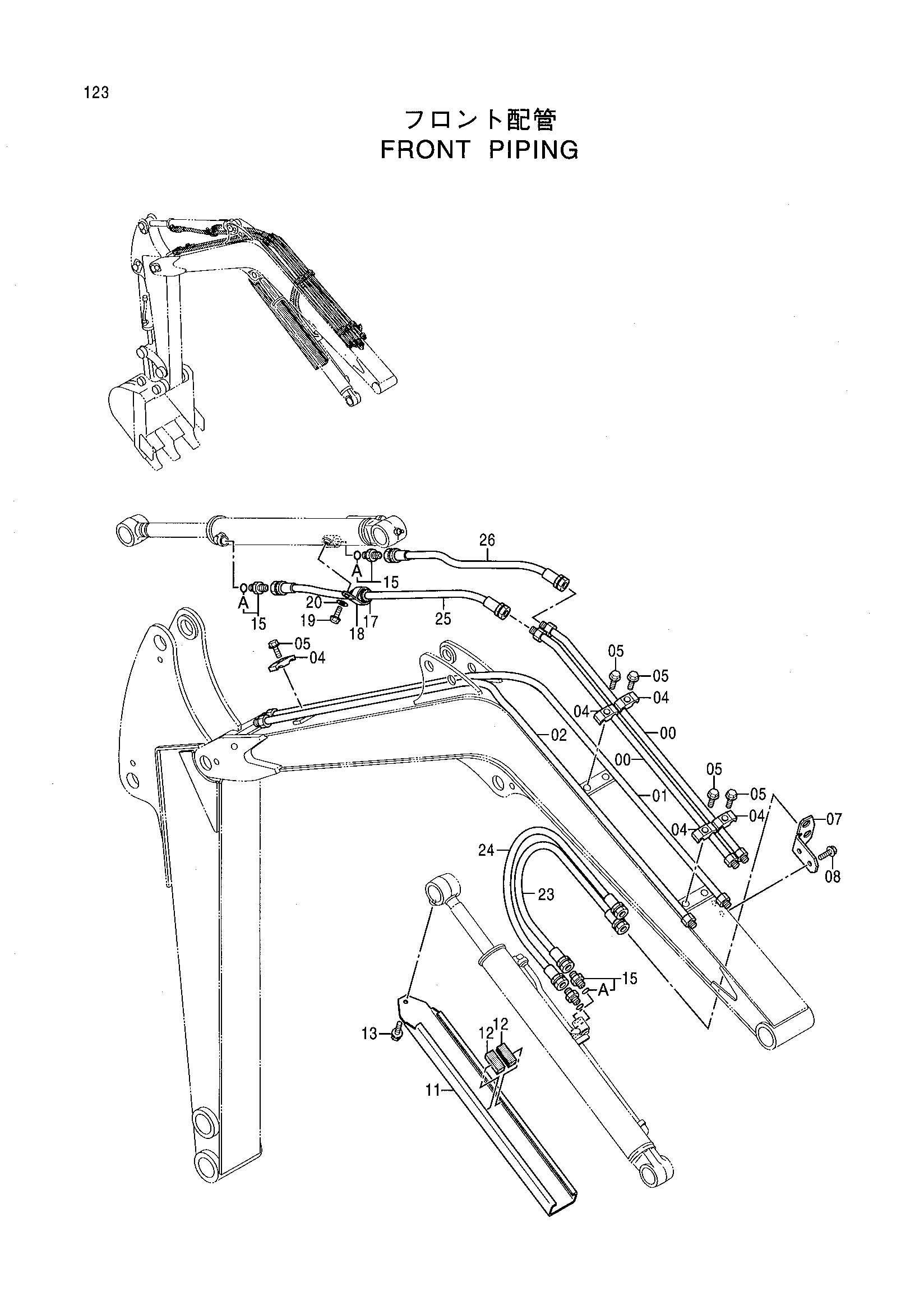

Заводская схема «Гидролинии рабочего оборудования» для HITACHI EX17UNA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9755371 | Трубка | 2 |
| 01 | 8081366 | Трубка | 1 |
| 02 | 8081367 | Трубка | 1 |
| 04 | 4423956 | Хомут трубки | 5 |
| 05 | J050830 | Болт с шайбой | 5 |
| 07 | 4442473 | Кронштейн | 1 |
| 08 | J050816 | Болт с шайбой | 2 |
| 11 | 3070019 | Крышка | 1 |
| 12 | 4352044 | Резиновая прокладка | 2 |
| 13 | J051020 | Болт с шайбой | 1 |
| 15 | 4042030 | Адаптер | 4 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4411259 | Резиновая втулка | 1 |
| 18 | 4190273 | Зажим | 1 |
| 19 | J050816 | Болт с шайбой | 1 |
| 20 | J253110 | Плоская шайба | 1 |
| 23 | 4453160 | Шланг | 1 |
| 24 | 4453161 | Шланг | 1 |
| 25 | 4453162 | Шланг | 1 |
| 26 | 4453163 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX17UNA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
