Масляный радиатор трубопроводы (1) — HITACHI EX17UNA

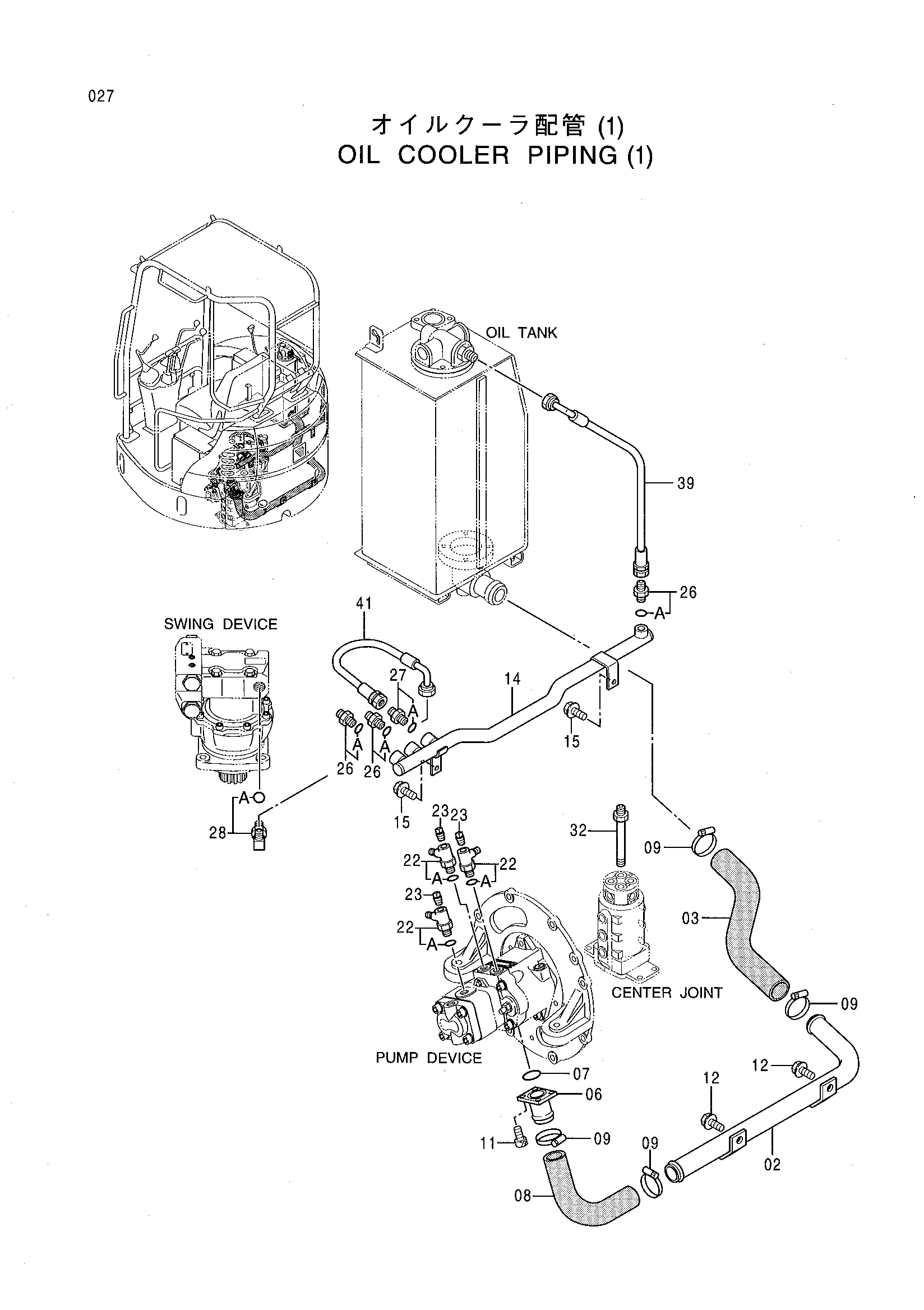

Заводская схема «Масляный радиатор трубопроводы (1)» для HITACHI EX17UNA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 8081435 | Всасывающая трубка | 1 |
| 03 | 3090244 | Резиновый шланг | 1 |
| 06 | 9755317 | Всасывающая трубка | 1 |
| 07 | A810035 | Уплотнительное кольцо | 1 |
| 08 | 3091134 | Резиновый шланг | 1 |
| 09 | 4505385 | Хомут шланга | 4 |
| 11 | J771020 | Болт с внутренним шестигранником | 4 |
| 12 | J051020 | Болт с шайбой | 2 |
| 14 | 8081278 | Трубка | 1 |
| 15 | J050820 | Болт с шайбой | 2 |
| 22 | 4442093 | Тройник | 3 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 94-2022 | Пробка | 3 |
| 26 | 4042032 | Адаптер | 3 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | 4368204 | Адаптер | 1 |
| 27A | 4506418 | Уплотнительное кольцо | 1 |
| 28 | 4434982 | Угловой штуцер | 1 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 4442456 | Адаптер | 1 |
| 39 | 4451267 | Шланг | 1 |
| 41 | 4451270 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX17UNA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
