Тиминг цепь корпус — HITACHI EX17UNA

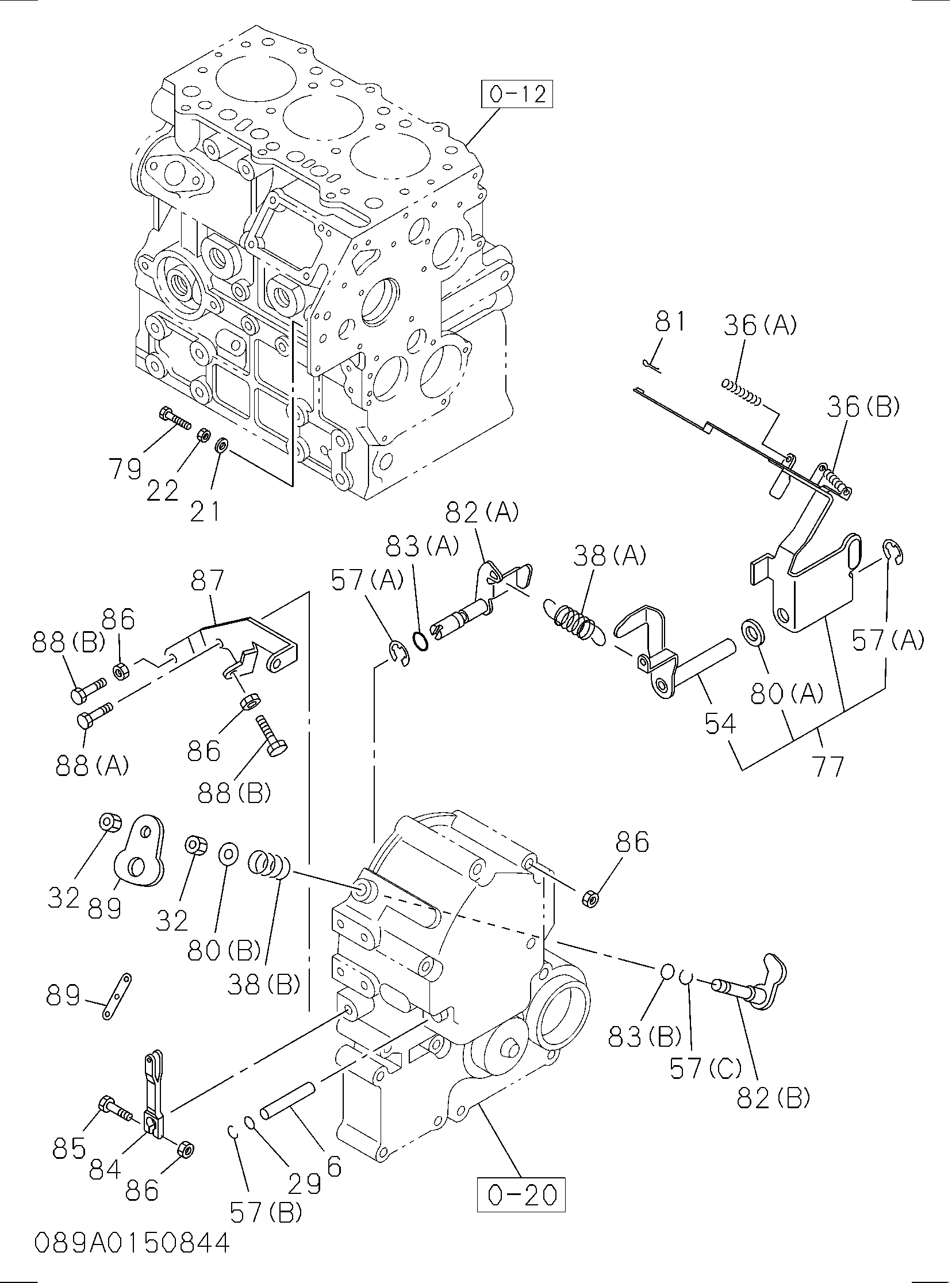

Заводская схема «Тиминг цепь корпус» для HITACHI EX17UNA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 6 | 5863014390 | Вал рычаг | 1 |
| 29 | 5863001620 | Прокладка вал, управление | 1 |
| 29 | 5863018470 | Прокладка вал, управление | 1 |
| 32 | 5863001010 | Гайка рычаг TO вал | 1 |
| 36(A) | 5863010560 | Пружина запуск | 1 |
| 36(B) | 5863018930 | Пружина запуск | 1 |
| 38(A) | 5863010460 | Пружина рычаг | 1 |
| 38(B) | 5863010390 | Пружина рычаг | 1 |
| 54 | 5863004500 | Рычаг тенсион, регулятор | 1 |
| 57(A) | 5863001520 | Кольцо стопорный, вал | 2 |
| 57(B) | 5863001500 | Кольцо стопорный, вал | 1 |
| 57(C) | 5863001510 | Кольцо стопорный, вал | 1 |
| 77 | 5863004370 | Рычаг комплект регулятор | 1 |
| 80(A) | 5863001250 | Шайба рычаг | 1 |
| 80(B) | 5863001240 | Шайба рычаг | 1 |
| 81 | 5863001430 | Палец стопорный | 1 |
| 82(A) | 5863004420 | Рукоять регулятор | 1 |
| 82(B) | 5863004430 | Рукоять регулятор | 1 |
| 83(A) | 5863001640 | Прокладка рукоять | 1 |
| 83(A) | 5863018480 | Прокладка рукоять | 1 |
| 83(B) | 5863001630 | Прокладка рукоять | 1 |
| 83(B) | 5863018490 | Прокладка рукоять | 1 |
| 84 | 5863015820 | Рычаг регулятор | 1 |
| 85 | 5863000140 | Болт рычаг | 1 |
| 86 | 5863001070 | Гайка стойка | 4 |
| 87 | 5863004560 | Стойка рычаг | 1 |
| 88(A) | 5863000480 | Болт стойка | 2 |
| 88(B) | 5863000040 | Болт стойка | 2 |
| 89 | 5863004450 | Рычаг остановка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX17UNA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
