Гидробак — HITACHI EX17UNA

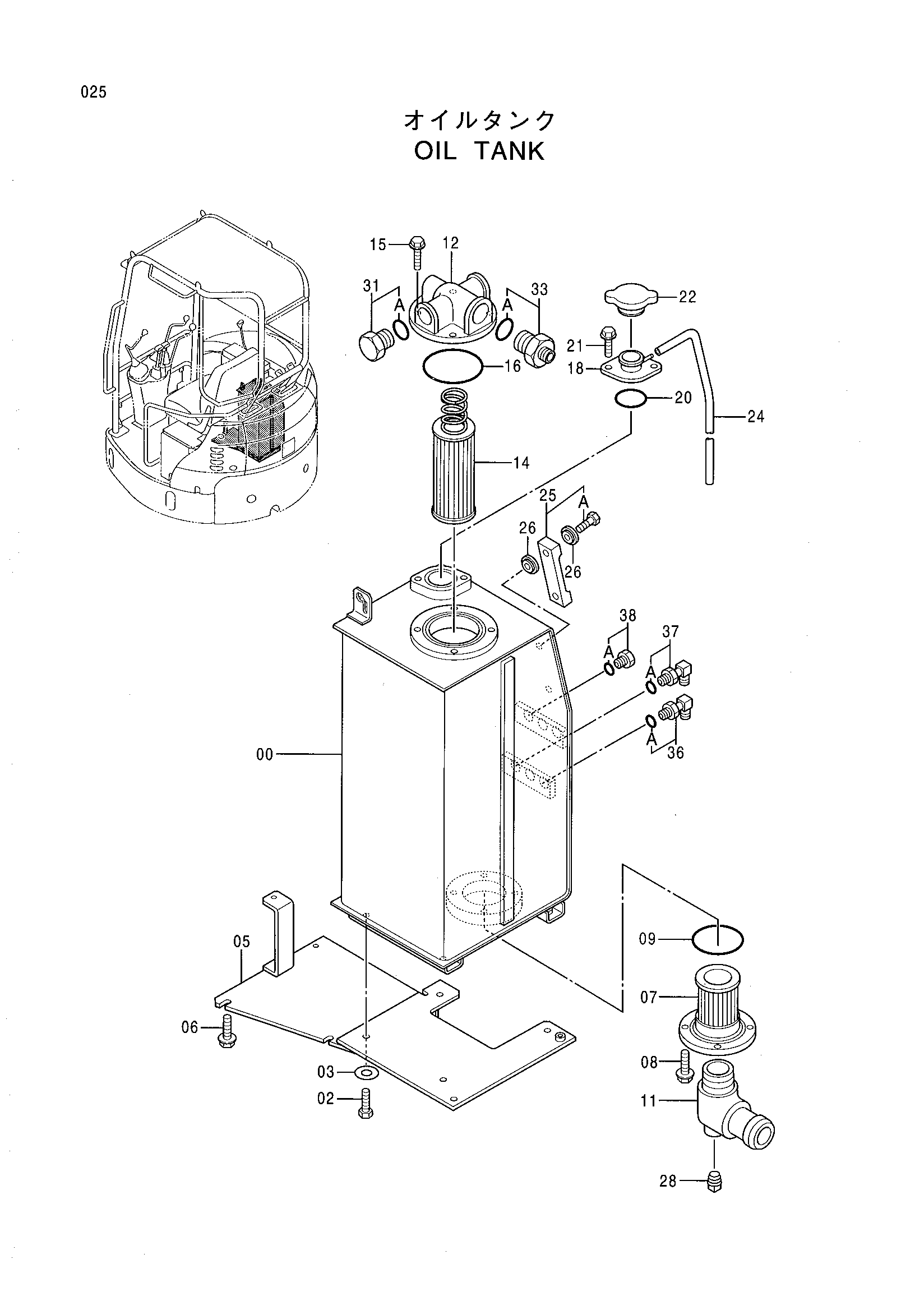

Заводская схема «Гидробак» для HITACHI EX17UNA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6019456 | Гидробак | 1 |
| 02 | J971230 | Болт | 4 |
| 03 | J254012 | Шайба | 4 |
| 05 | 7039031 | Кронштейн | 1 |
| 06 | J051225 | Болт с шайбой | 5 |
| 07 | 4272369 | Всасывающий фильтр | 1 |
| 08 | J041025 | Болт с шайбой | 4 |
| 09 | A810085 | Уплотнительное кольцо | 1 |
| 11 | 4453534 | Угловой штуцер | 1 |
| 12 | 4455415 | Коллектор | 1 |
| 14 | 4442446 | Фильтр обратный | 1 |
| 15 | J051030 | Болт с шайбой | 4 |
| 16 | A810110 | Уплотнительное кольцо | 1 |
| 18 | 9753769 | Крышка | 1 |
| 20 | A810065 | Уплотнительное кольцо | 1 |
| 21 | J051020 | Болт с шайбой | 2 |
| 22 | 4272375 | Колпачок | 1 |
| 24 | 4415429 | Виниловый шланг | 1 |
| 25 | 8050296 | Указатель уровня | 1 |
| 25A | 4100967 | Болт | 2 |
| 26 | 449558 | Уплотнительная шайба | 4 |
| 28 | 94-2023 | Пробка | 1 |
| 31 | 4113926 | Пробка | 1 |
| 31A | 4506429 | Уплотнительное кольцо | 1 |
| 33 | 4403716 | Адаптер | 1 |
| 33A | 970860 | Уплотнительное кольцо | 1 |
| 36 | 4434984 | Угловой штуцер | 4 |
| 36A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | 4434982 | Угловой штуцер | 1 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | 4092534 | Пробка | 1 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX17UNA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
