Гидроцилиндр рукояти — HITACHI EX17UNA

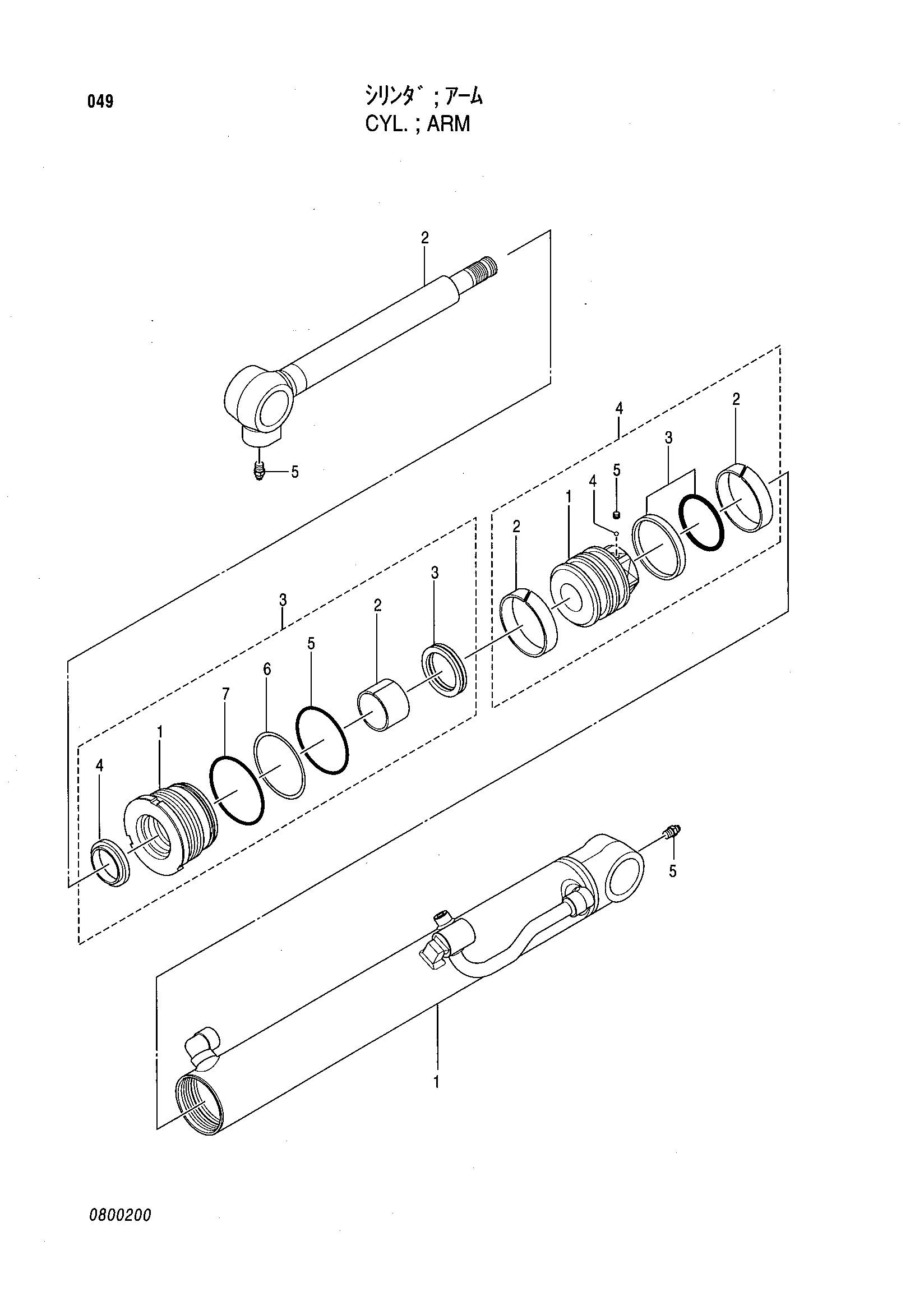

Заводская схема «Гидроцилиндр рукояти» для HITACHI EX17UNA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4441919 | Гидроцилиндр рукояти | 1 | |
| 1 | 0800201 | Труба гидроцилиндра | 1 |
| 2 | 0800202 | Шток поршня | 1 |
| 3 | 0800203 | Головка гидроцилиндра | 1 |
| 3-1 | 0430602 | Головка гидроцилиндра | 1 |
| 3-2 | 0430303 | Втулка | 1 |
| 3-3 | 0430304 | U-образная манжета | 1 |
| 3-4 | 0800104 | Грязесъёмное кольцо | 1 |
| 3-5 | 0430403 | Уплотнительное кольцо | 1 |
| 3-6 | 0430404 | Опорное кольцо | 1 |
| 3-7 | 0430406 | Уплотнительное кольцо | 1 |
| 4 | 0800106 | Поршень | 1 |
| 4-1 | 0651702 | Поршень | 1 |
| 4-2 | 0651703 | Направляющее кольцо | 2 |
| 4-3 | 0430412 | Уплотнительное кольцо | 1 |
| 4-4 | 0429917 | Стальной шарик | 1 |
| 4-5 | 0429918 | Установочный винт | 1 |
| 5 | 0429920 | Пресс-маслёнка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX17UNA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
