Трубопроводы масляного радиатора (2) — HITACHI EX17UNA

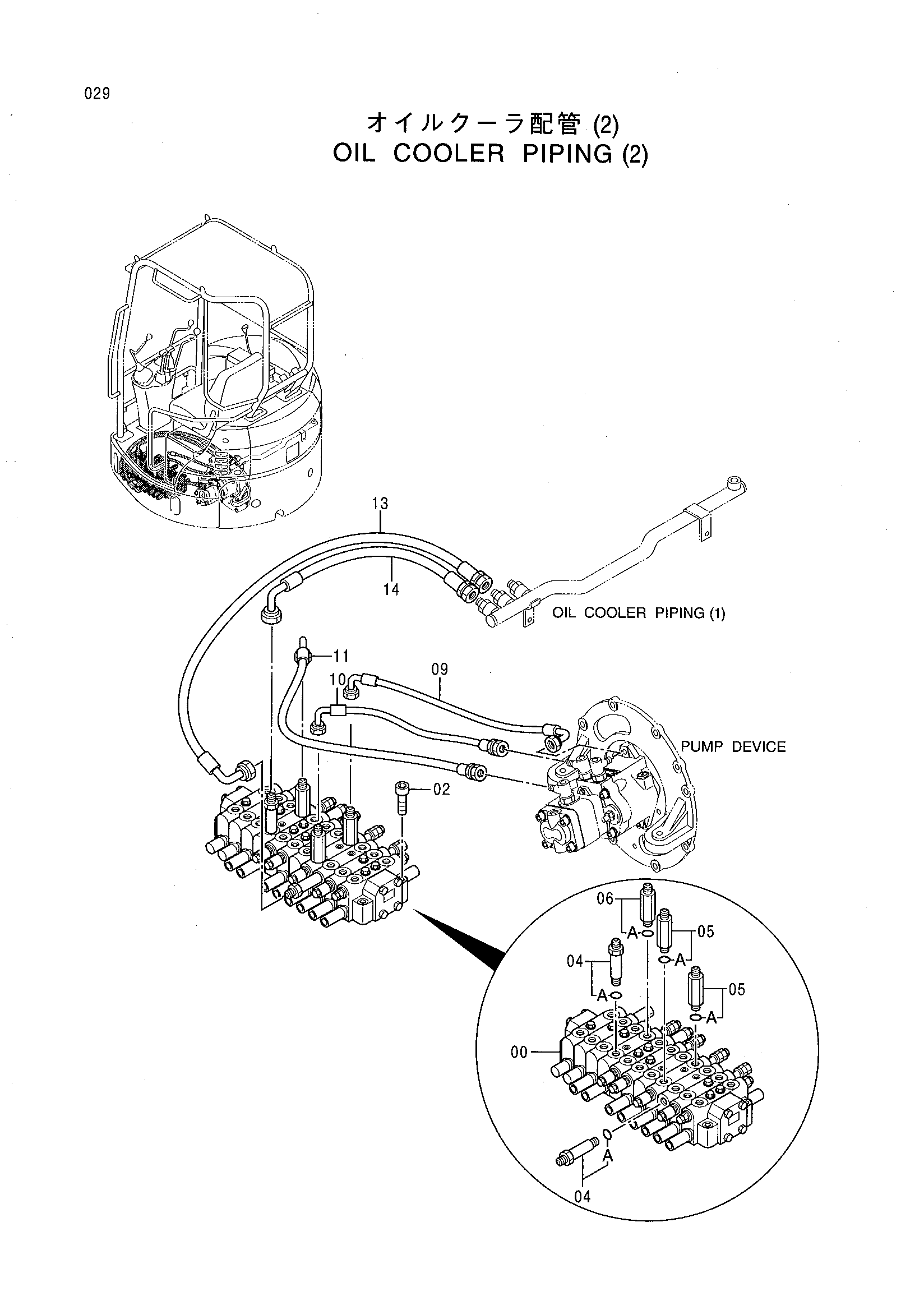

Заводская схема «Трубопроводы масляного радиатора (2)» для HITACHI EX17UNA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4438713 | Гидрораспределитель | 1 |
| 02 | J771060 | Болт с внутренним шестигранником | 4 |
| 04 | 4442497 | Адаптер | 2 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4419497 | Адаптер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4419496 | Адаптер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4451844 | Шланг | 1 |
| 10 | 4451265 | Шланг | 1 |
| 11 | 4451266 | Шланг | 1 |
| 13 | 4451268 | Шланг | 1 |
| 14 | 4451269 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX17UNA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
