Гидроцилиндр стрелы — HITACHI EX17UNA

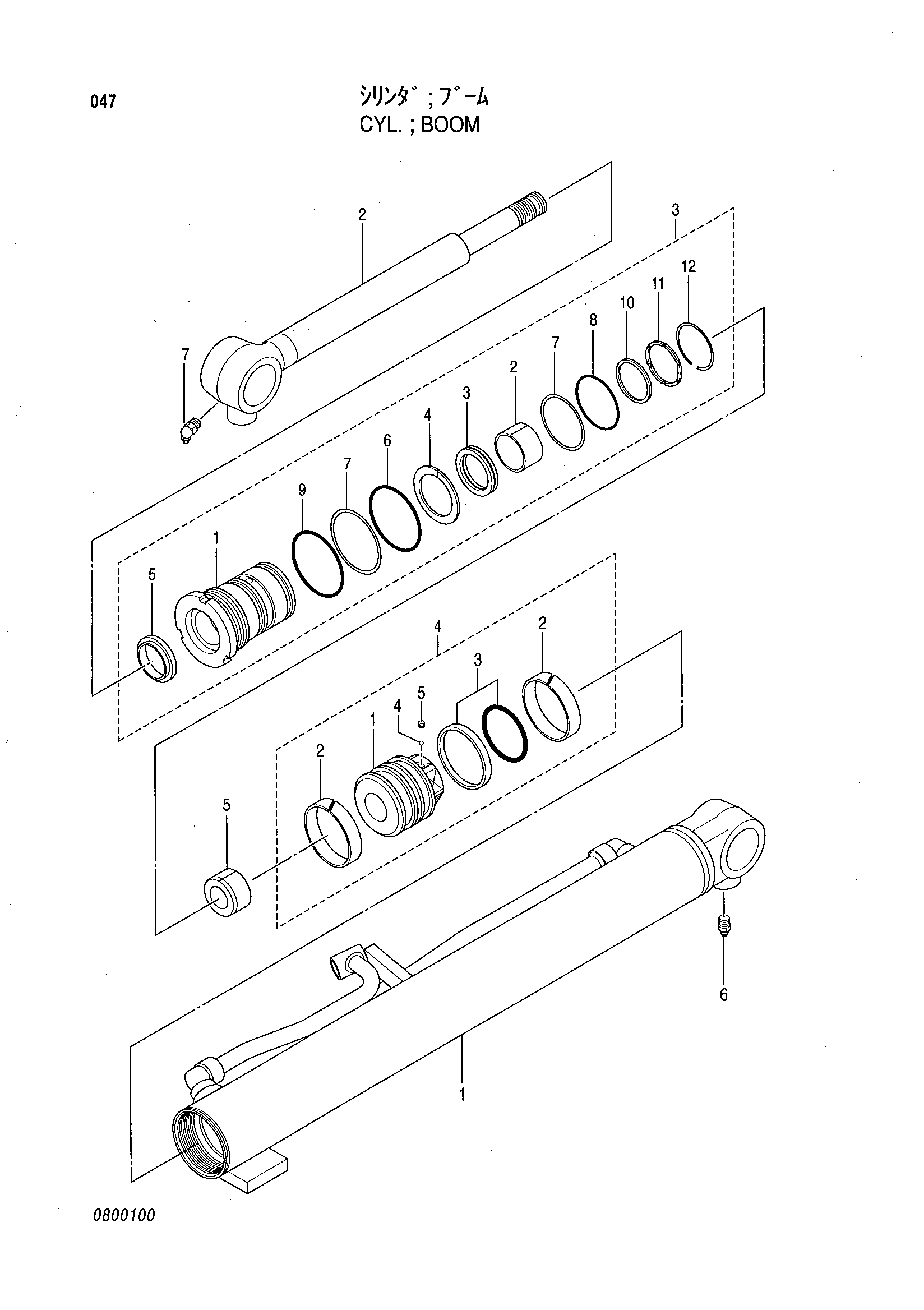

Заводская схема «Гидроцилиндр стрелы» для HITACHI EX17UNA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4441918 | Гидроцилиндр стрелы | 1 | |
| 1 | 0800101 | Труба гидроцилиндра | 1 |
| 2 | 0800102 | Шток поршня | 1 |
| 3 | 0800103 | Головка гидроцилиндра | 1 |
| 3-1 | 0430402 | Головка гидроцилиндра | 1 |
| 3-2 | 0430303 | Втулка | 1 |
| 3-3 | 0430304 | U-образная манжета | 1 |
| 3-4 | 0430305 | Опорное кольцо | 1 |
| 3-5 | 0800104 | Грязесъёмное кольцо | 1 |
| 3-6 | 0430403 | Уплотнительное кольцо | 1 |
| 3-7 | 0800105 | Опорное кольцо | 2 |
| 3-8 | 0430405 | Уплотнительное кольцо | 1 |
| 3-9 | 0430406 | Уплотнительное кольцо | 1 |
| 3-10 | 0430407 | Кольцо амортизатор | 1 |
| 3-11 | 0430408 | Проставка | 1 |
| 3-12 | 0430409 | Ограничитель | 1 |
| 4 | 0800106 | Поршень | 1 |
| 4-1 | 0651702 | Поршень | 1 |
| 4-2 | 0651703 | Направляющее кольцо | 2 |
| 4-3 | 0430412 | Уплотнительное кольцо | 1 |
| 4-4 | 0429917 | Стальной шарик | 1 |
| 4-5 | 0429918 | Установочный винт | 1 |
| 5 | 0800107 | Амортизирующий подшипник | 1 |
| 6 | 0429920 | Пресс-маслёнка | 1 |
| 7 | 0429921 | Пресс-маслёнка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX17UNA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
