STD. рукоять опора — HITACHI EX17UNA

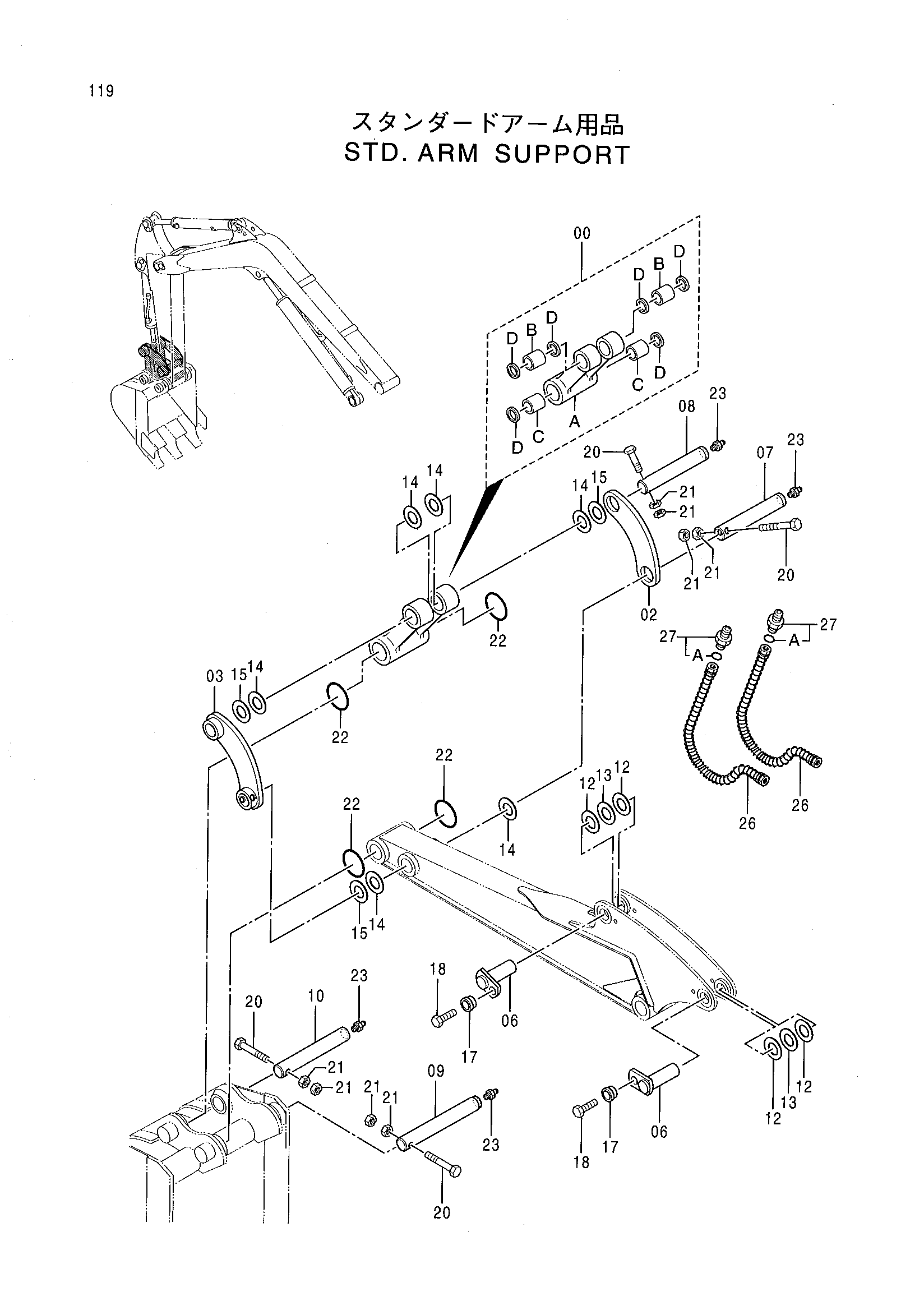

Заводская схема «STD. рукоять опора» для HITACHI EX17UNA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8060433 | Тяга | 1 |
| 00A | 3056343 | Тяга | 1 |
| 00B | 4340417 | Втулка | 2 |
| 00C | 4333660 | Втулка | 2 |
| 00D | 4347248 | Пылезащитное уплотнение | 6 |
| 02 | 3056342 | Тяга | 1 |
| 03 | 8050822 | Тяга | 1 |
| 06 | 9755265 | Палец | 2 |
| 07 | 4333015 | Палец | 1 |
| 08 | 4333016 | Палец | 1 |
| 09 | 4333017 | Палец | 1 |
| 10 | 4333018 | Палец | 1 |
| 12 | 4352134 | Регулировочная шайба 0.5 | 4 |
| 13 | 4354263 | Регулировочная шайба 0.8 | 2 |
| 14 | 4359554 | Регулировочная шайба 0.5 | 6 |
| 15 | 4359555 | Регулировочная шайба 0.8 | 3 |
| 17 | 4339354 | Втулка | 2 |
| 18 | J971230 | Болт | 2 |
| 20 | J970860 | Болт | 4 |
| 21 | J231108 | Гайка | 8 |
| 22 | 4275463 | Уплотнительное кольцо | 4 |
| 23 | J75481 | Пресс-маслёнка | 4 |
| 26 | 4453164 | Шланг | 2 |
| 27 | 4042030 | Адаптер | 2 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX17UNA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
