Рама — HITACHI EX17UNA

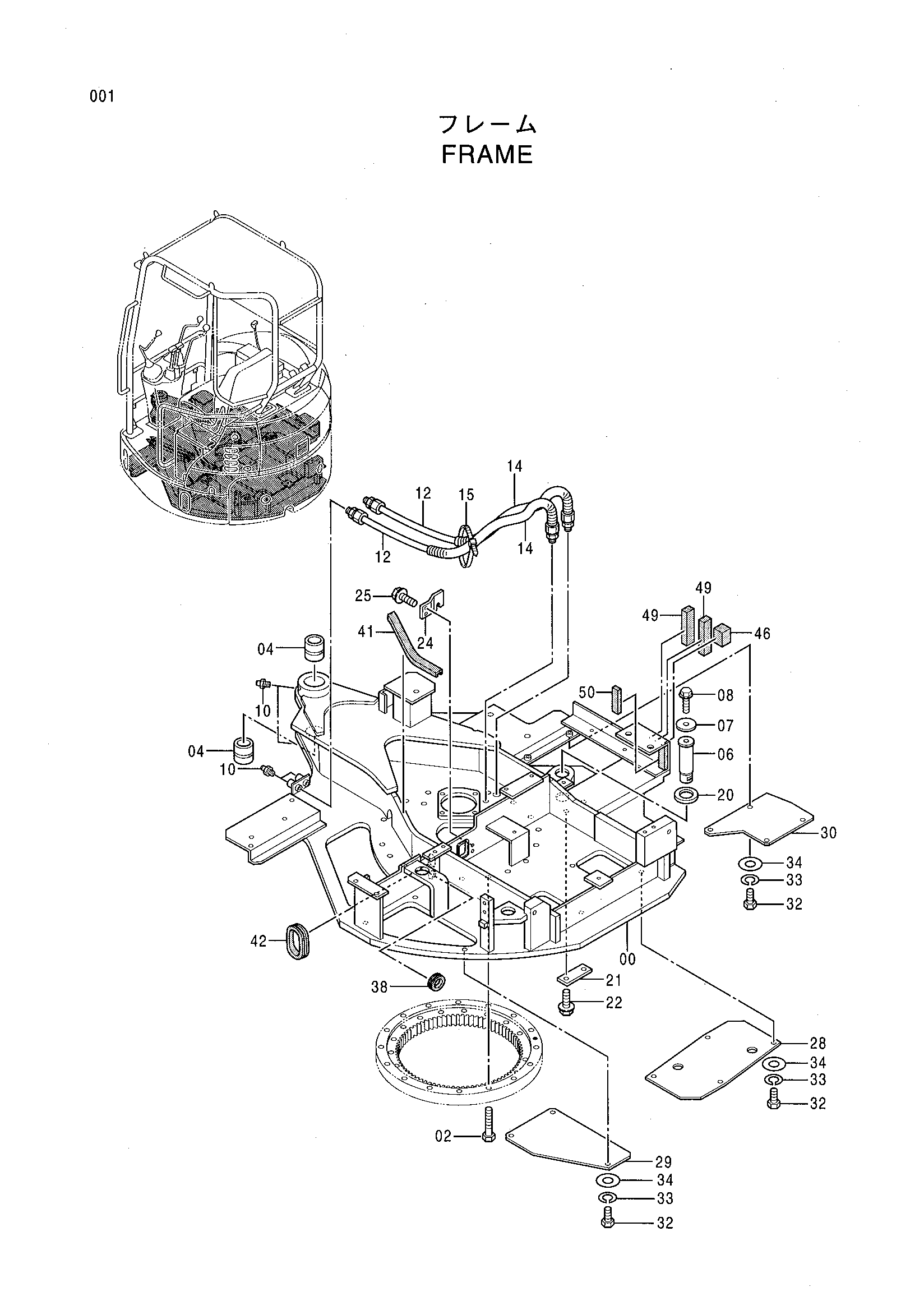

Заводская схема «Рама» для HITACHI EX17UNA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6019411 | Рама основной | 1 |
| 02 | J981055 | Болт | 16 |
| 04 | 4332744 | Втулка | 2 |
| 06 | 4461120 | Палец | 1 |
| 07 | 4461038 | Пластина | 1 |
| 08 | J041020 | Болт с шайбой | 1 |
| 10 | J75481 | Пресс-маслёнка | 4 |
| 12 | 4441372 | Нейлоновый шланг | 2 |
| 14 | 4371763 | Трубка | 2 |
| 15 | 4055311 | Ленточный зажим | 1 |
| 20 | 4441379 | Проставка | 1 |
| 21 | 4392683 | Пластина | 1 |
| 22 | J051235 | Болт с шайбой | 2 |
| 24 | 4441375 | Кронштейн | 1 |
| 25 | J051025 | Болт с шайбой | 2 |
| 28 | 4441377 | Пластина | 1 |
| 29 | 4441378 | Пластина | 1 |
| 30 | 4441376 | Пластина | 1 |
| 32 | J971020 | Болт | 11 |
| 33 | J252210 | Пружинная шайба | 11 |
| 34 | J253110 | Плоская шайба | 11 |
| 38 | 4279257 | Резиновая втулка | 1 |
| 41 | 4454557 | Резиновая втулка | 1 |
| 42 | 4455075 | Резиновая втулка | 1 |
| 46 | 4459593 | Резиновая прокладка | 1 |
| 49 | 4456279 | Резиновая прокладка | 2 |
| 50 | 4449212 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX17UNA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
