Радиатор — HITACHI EX17UNA

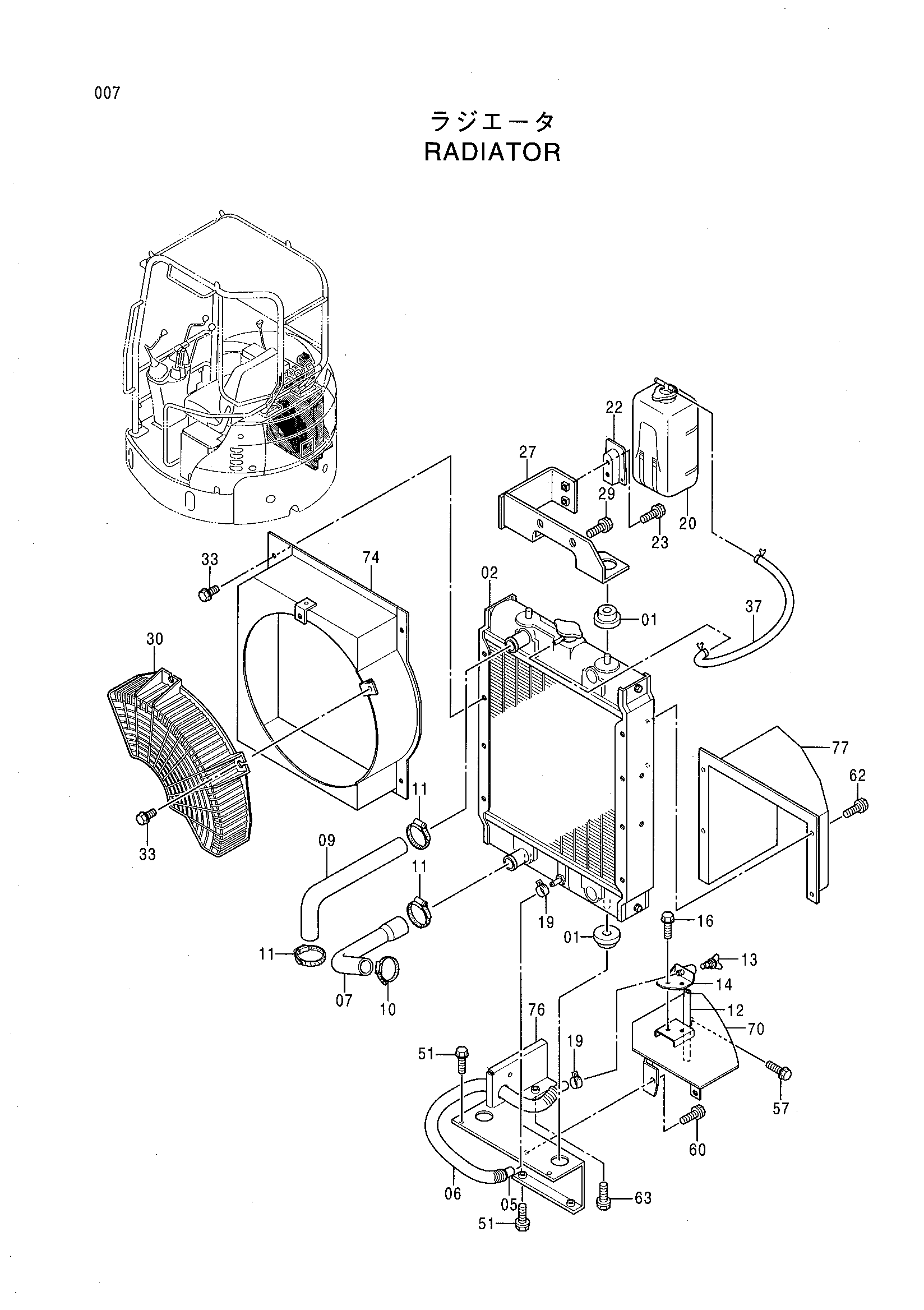

Заводская схема «Радиатор» для HITACHI EX17UNA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4402635 | Резиновая подушка | 4 |
| 02 | 4440024 | Радиатор | 1 |
| 05 | 4459544 | Водяной шланг | 1 |
| 06 | 4459603 | Трубка | 1 |
| 07 | 3089703 | Водяной шланг | 1 |
| 09 | 3089702 | Водяной шланг | 1 |
| 10 | 4504367 | Хомут шланга | 1 |
| 11 | 4505243 | Хомут шланга | 3 |
| 12 | 4461548 | Виниловый шланг | 1 |
| 13 | 4401687 | Кран | 1 |
| 14 | 4401686 | Кран | 1 |
| 16 | J051020 | Болт с шайбой | 2 |
| 19 | 4339258 | Хомут шланга | 2 |
| 20 | 4450854 | Бак воды | 1 |
| 22 | 4367147 | Пластина | 1 |
| 23 | J090616 | Болт с шайбой | 2 |
| 27 | 8084089 | Кронштейн | 1 |
| 29 | J051025 | Болт с шайбой | 2 |
| 30 | 2046193 | Защита вентилятор | 1 |
| 33 | J090614 | Болт с шайбой | 6 |
| 37 | 4427818 | Водяной шланг | 1 |
| 51 | J051030 | Болт с шайбой | 4 |
| 57 | J090825 | Болт с шайбой | 1 |
| 60 | J090820 | Болт с шайбой | 2 |
| 62 | J090614 | Болт с шайбой | 4 |
| 63 | J051035 | Болт | 1 |
| 70 | 8085149 | Крышка | 1 |
| 74 | 6020072 | Кожух | 1 |
| 76 | 8083140 | Кронштейн | 1 |
| 77 | 7038990 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX17UNA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
