Рычаг стойка — HITACHI EX17UNA

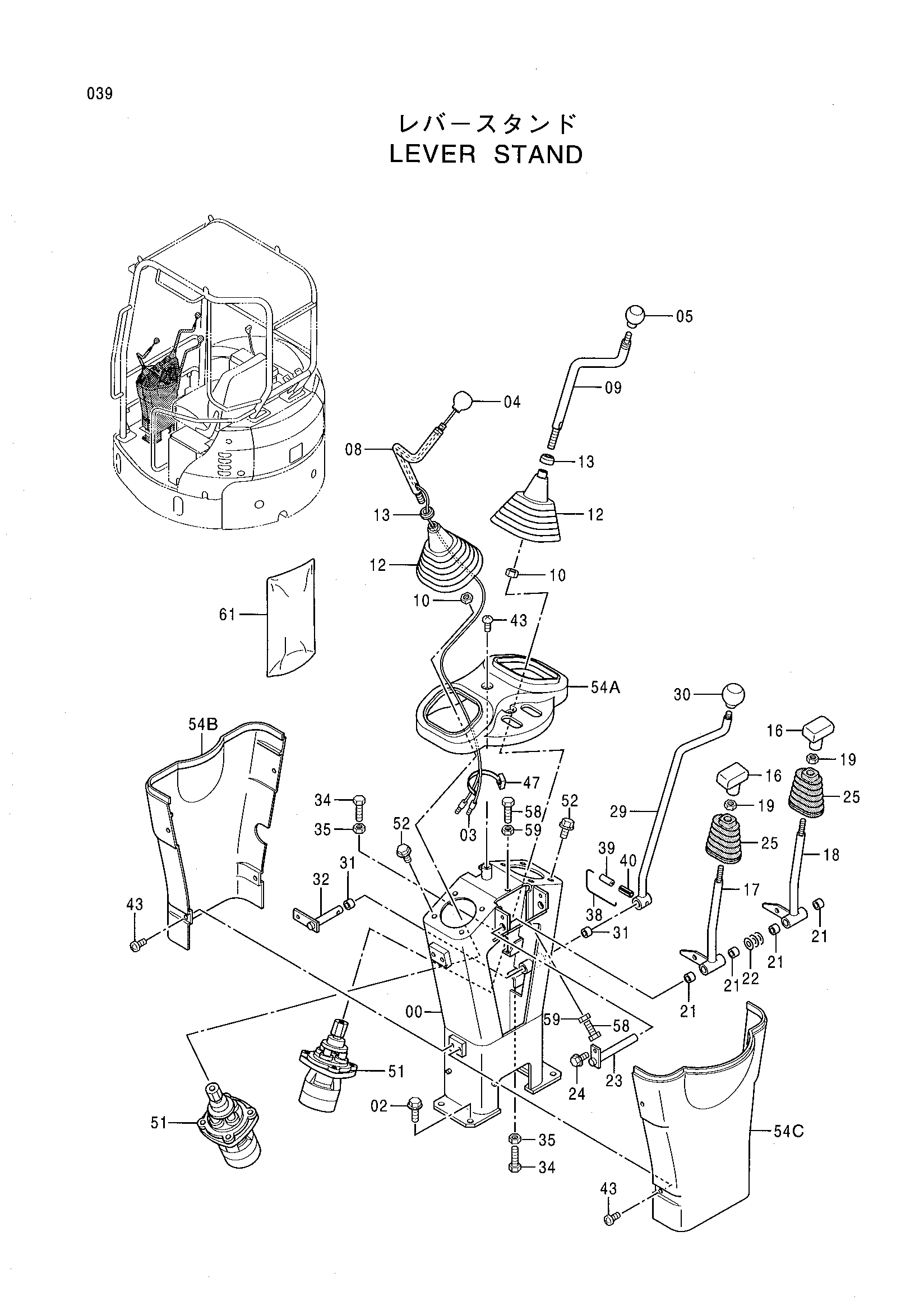

Заводская схема «Рычаг стойка» для HITACHI EX17UNA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6019365 | Стойка | 1 |
| 02 | J051025 | Болт с шайбой | 4 |
| 03 | 4313180 | Клемма | 2 |
| 04 | 4340154 | Рукоятка | 1 |
| 05 | 4117704 | Рукоятка | 1 |
| 08 | 7034891 | Рычаг | 1 |
| 09 | 7034890 | Рычаг | 1 |
| 10 | J231214 | Гайка | 2 |
| 12 | 3069894 | Защитный чехол | 2 |
| 13 | 4264107 | Уплотнение колпачок | 2 |
| 16 | 4417442 | Рукоятка | 2 |
| 17 | 8080842 | Рычаг(левый) | 1 |
| 18 | 8080843 | Рычаг(правый) | 1 |
| 19 | 4417423 | Гайка | 2 |
| 21 | 4280301 | Втулка | 4 |
| 22 | 4289754 | Регулировочная шайба 0.5 | 3 |
| 23 | 9750546 | Палец | 1 |
| 24 | J090614 | Болт с шайбой | 1 |
| 25 | 2042778 | Защитный чехол | 2 |
| 29 | 8080919 | Рычаг | 1 |
| 30 | 4117704 | Рукоятка | 1 |
| 31 | 4280301 | Втулка | 2 |
| 32 | 8080841 | Вал | 1 |
| 34 | 4296152 | Болт | 2 |
| 35 | J231106 | Гайка | 2 |
| 38 | 4423475 | Провод | 1 |
| 39 | 4213419 | Пружинный штифт | 1 |
| 40 | 4027427 | Пружинный штифт | 1 |
| 43 | J650614 | Винт | 10 |
| 47 | 4265540 | Ленточный зажим | 1 |
| 51 | 4438717 | Пилотный клапан | 2 |
| 52 | J090820 | Болт с шайбой | 8 |
| 54 | 4451321 | Крышка в сборе | 1 |
| 54A | 4451322 | Крышка | 1 |
| 54B | 4451323 | Крышка | 1 |
| 54C | 4451324 | Крышка | 1 |
| 58 | 4296152 | Болт | 4 |
| 59 | J231106 | Гайка | 4 |
| 61 | 4385264 | Крышка | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX17UNA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
