Поворотная колонна — HITACHI EX17UNA

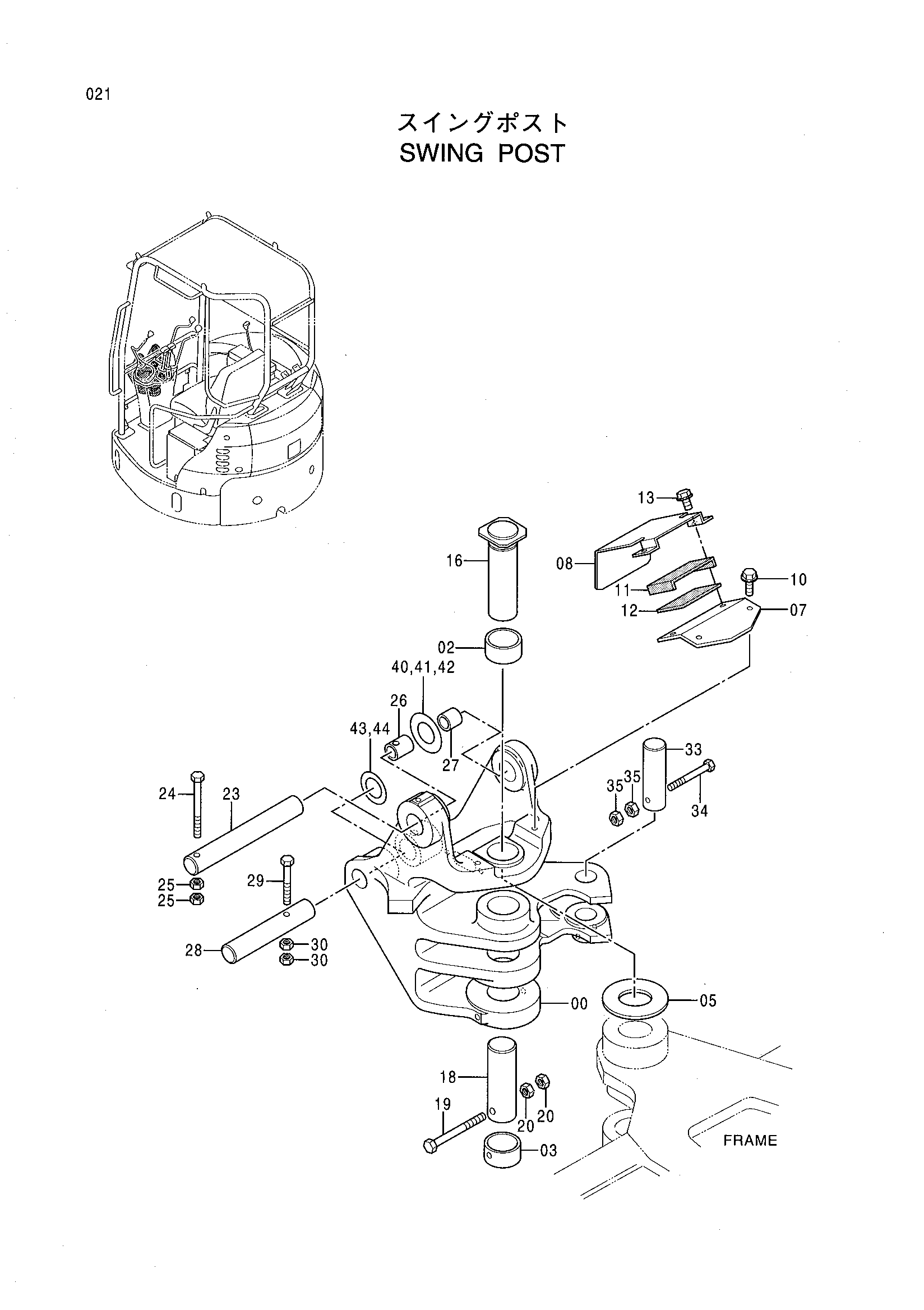

Заводская схема «Поворотная колонна» для HITACHI EX17UNA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0003913 | Свингпост | 1 |
| 02 | 4442454 | Втулка | 1 |
| 03 | 4442455 | Втулка | 1 |
| 05 | 4332766 | Упорная пластина | 1 |
| 07 | 9755444 | Крышка | 1 |
| 08 | 4442452 | Крышка | 1 |
| 10 | J051025 | Болт с шайбой | 2 |
| 11 | 4442899 | Сиденье резиновый | 1 |
| 12 | 4442900 | Сиденье резиновый | 1 |
| 13 | J090820 | Болт с шайбой | 2 |
| 16 | 9755360 | Палец | 1 |
| 18 | 4442453 | Палец | 1 |
| 19 | J960805 | Болт | 1 |
| 20 | J231108 | Гайка | 2 |
| 23 | 4405402 | Палец | 1 |
| 24 | J971001 | Болт | 1 |
| 25 | J231210 | Гайка | 2 |
| 26 | 4400535 | Втулка | 1 |
| 27 | 4405372 | Втулка | 1 |
| 28 | 4333938 | Палец | 1 |
| 29 | J960870 | Болт | 1 |
| 30 | J231108 | Гайка | 2 |
| 33 | 4442906 | Палец | 1 |
| 34 | J960870 | Болт | 1 |
| 35 | J231108 | Гайка | 2 |
| 40 | 4359554 | Регулировочная шайба 0.5 | 2 |
| 41 | 4359555 | Регулировочная шайба 0.8 | 2 |
| 42 | 4359556 | Регулировочная шайба 1.0 | 2 |
| 43 | 4340233 | Регулировочная шайба 0.5 | 4 |
| 44 | 4362708 | Регулировочная шайба 1.0 | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX17UNA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
