Гидромотор (1/2) — HITACHI EX17UNA

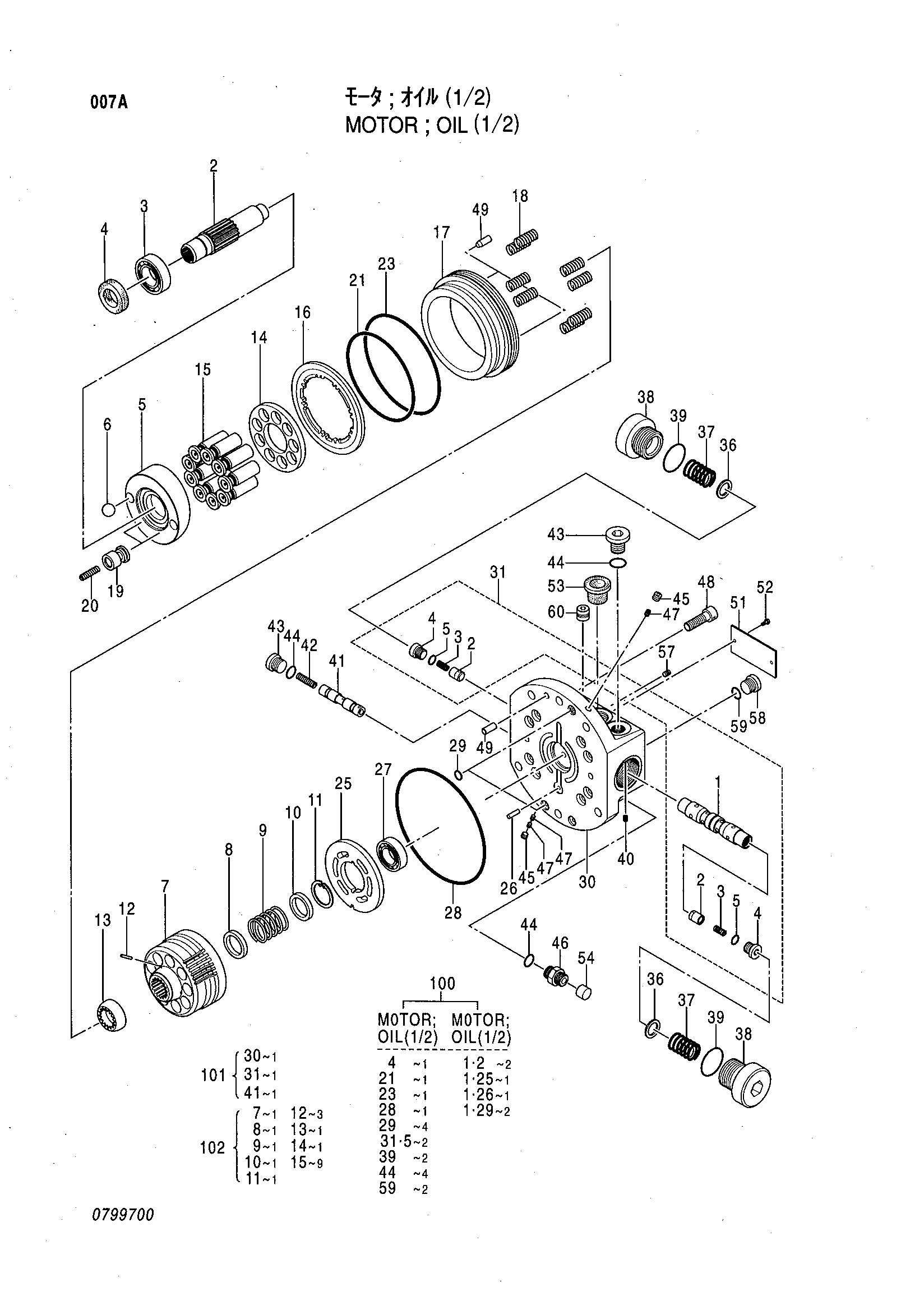

Заводская схема «Гидромотор (1/2)» для HITACHI EX17UNA. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4438716	Гидромотор	1
2	0799701	Вал	1
3	0799702	Подшипник шарик	1
4	0799703	Масляное уплотнение	1
5	0799704	Пластина	1
6	0799705	Стальной шарик	2
16	0799706	Дисковый	1
17	0799707	Поршень	1
18	0799708	Пружина	10
19	0799709	Поршень	2
20	0799710	Пружина	2
21	0799711	Уплотнительное кольцо	1
23	A811090	Уплотнительное кольцо	1
25	0799712	Пластина клапан	1
26	0396703	Палец	1
27	0799713	Подшипник шарик	1
28	A810100	Уплотнительное кольцо	1
29	4506407	Уплотнительное кольцо	4
31-1	0799714	Плунжер	1
31-2	0499311	Обратный клапан	2
31-3	0499312	Пружина	2
31-4	0799715	Пробка	2
31-5	0499314	Уплотнительное кольцо	2
36	0499315	Седло пружины	2
37	0799716	Пружина	2
38	0799717	Колпачок	2
39	4506424	Уплотнительное кольцо	2
40	0799718	Дроссель	4
42	0799719	Пружина	1
43	0436608	Пробка	3
44	957366	Уплотнительное кольцо	4
45	0352225	Пробка	4
46	0799720	Пробка	1
47	0436603	Дроссель	5
48	0167923	Болт с внутренним шестигранником	6
49	0396814	Палец	4
57	0799721	Пробка	4
58	0647006	Пробка	2
59	4506408	Уплотнительное кольцо	2
60	94-2011	Пробка	1
100	0799722	Комплект уплотнений	1
101	0799723	Пластина базовый	1
102	0799724	Блок гидроцилиндра	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX17UNA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
