Основные гидролинии (2) — HITACHI EX17UNA

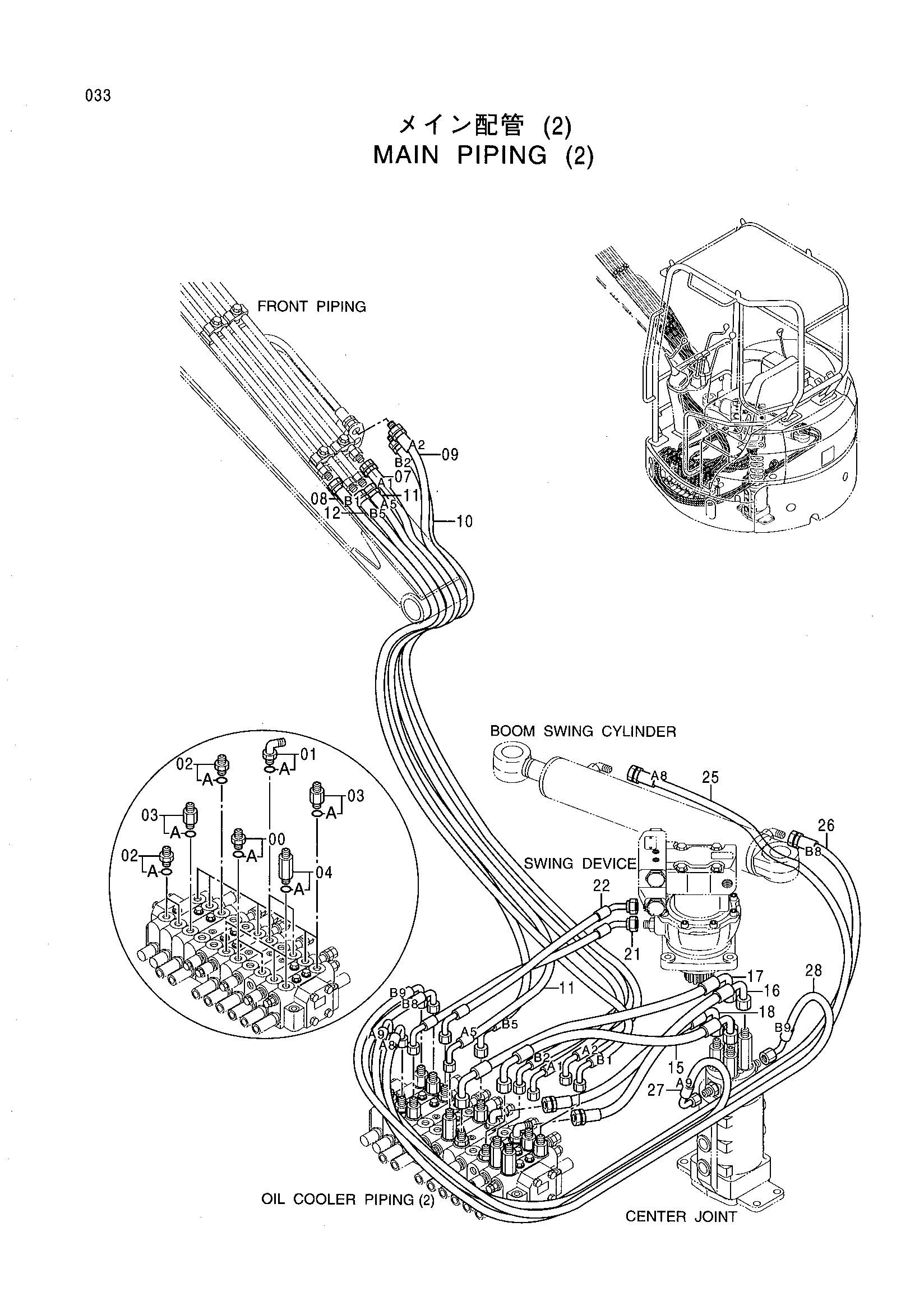

Заводская схема «Основные гидролинии (2)» для HITACHI EX17UNA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4042031 | Адаптер | 2 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | 4434982 | Угловой штуцер | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4368206 | Адаптер | 3 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4368209 | Адаптер | 6 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4419498 | Адаптер | 3 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4453392 | Шланг | 1 |
| 08 | 4453393 | Шланг | 1 |
| 09 | 4453394 | Шланг | 1 |
| 10 | 4453395 | Шланг | 1 |
| 11 | 4453396 | Шланг | 1 |
| 12 | 4453397 | Шланг | 1 |
| 15 | 4453398 | Шланг | 1 |
| 16 | 4453399 | Шланг | 1 |
| 17 | 4453400 | Шланг | 1 |
| 18 | 4453401 | Шланг | 1 |
| 21 | 4453402 | Шланг | 1 |
| 22 | 4453403 | Шланг | 1 |
| 25 | 4453404 | Шланг | 1 |
| 26 | 4453405 | Шланг | 1 |
| 27 | 4453406 | Шланг | 1 |
| 28 | 4453407 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX17UNA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
