Гидролинии хода — HITACHI EX17UNA

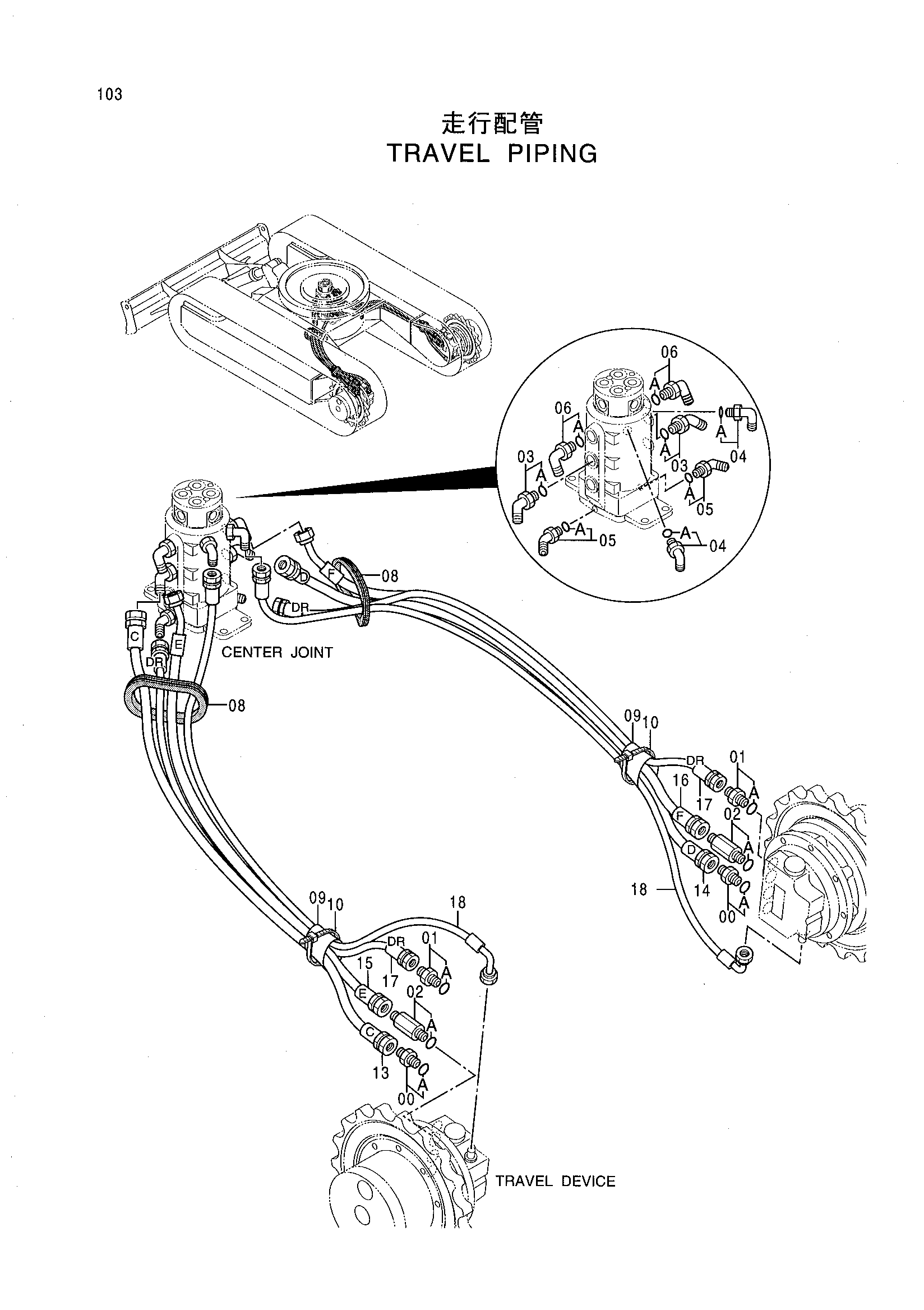

Заводская схема «Гидролинии хода» для HITACHI EX17UNA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4368205 | Адаптер | 2 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 4042030 | Адаптер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4448669 | Адаптер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4095133 | Угловой штуцер | 2 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4434981 | Угловой штуцер | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4108100 | Угловой штуцер | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4434982 | Угловой штуцер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4253889 | Резиновая втулка | 2 |
| 09 | 4279255 | Крышка | 2 |
| 10 | 4055312 | Ленточный зажим | 2 |
| 13 | 4453167 | Шланг | 1 |
| 14 | 4453168 | Шланг | 1 |
| 15 | 4453169 | Шланг | 1 |
| 16 | 4453170 | Шланг | 1 |
| 17 | 4453171 | Пластиковый шланг | 2 |
| 18 | 4454730 | Пластиковый шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX17UNA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
