Управление двигателем — HITACHI EX17UNA

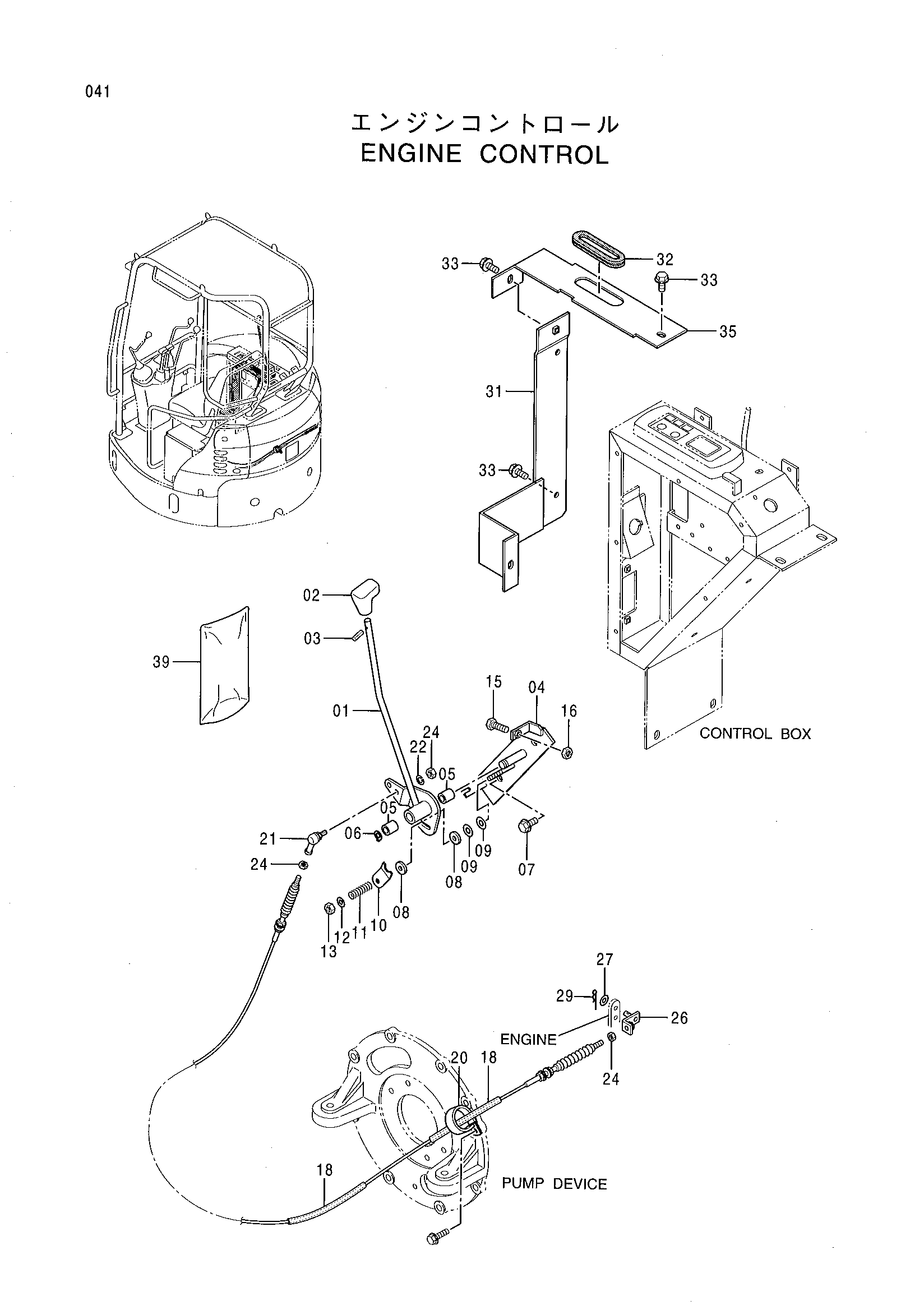

Заводская схема «Управление двигателем» для HITACHI EX17UNA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8082531 | Рычаг | 1 |
| 02 | 4279514 | Рукоятка | 1 |
| 03 | 4144353 | Пружинный штифт | 1 |
| 04 | 8082882 | Кронштейн | 1 |
| 05 | 4280300 | Втулка | 2 |
| 06 | 991338 | Стопорное кольцо | 1 |
| 07 | J051025 | Болт с шайбой | 2 |
| 08 | 4279721 | Пластина фрикционный | 2 |
| 09 | 4317084 | Регулировочная шайба | 2 |
| 10 | 4279718 | Пластина | 1 |
| 11 | 4279720 | Пружина | 1 |
| 12 | J253106 | Плоская шайба | 1 |
| 13 | 4045245 | U-образная гайка | 1 |
| 15 | 4295823 | Болт | 1 |
| 16 | J231108 | Гайка | 1 |
| 18 | 4419377 | Резиновая прокладка | 2 |
| 19 | 4442481 | Трос управления | 1 |
| 20 | 4291657 | Хомут | 1 |
| 21 | 4056016 | Шарнир | 1 |
| 22 | J252105 | Пружинная шайба | 1 |
| 24 | J231105 | Гайка | 3 |
| 26 | 9755372 | Кронштейн | 1 |
| 27 | J253106 | Плоская шайба | 1 |
| 29 | 4022696 | Стопорный палец | 1 |
| 31 | 7039142 | Крышка | 1 |
| 32 | 4332752 | Резиновая втулка | 1 |
| 33 | J090820 | Болт с шайбой | 5 |
| 35 | 4451623 | Крышка | 1 |
| 39 | 4385264 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX17UNA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
