Навес — HITACHI EX17UNA

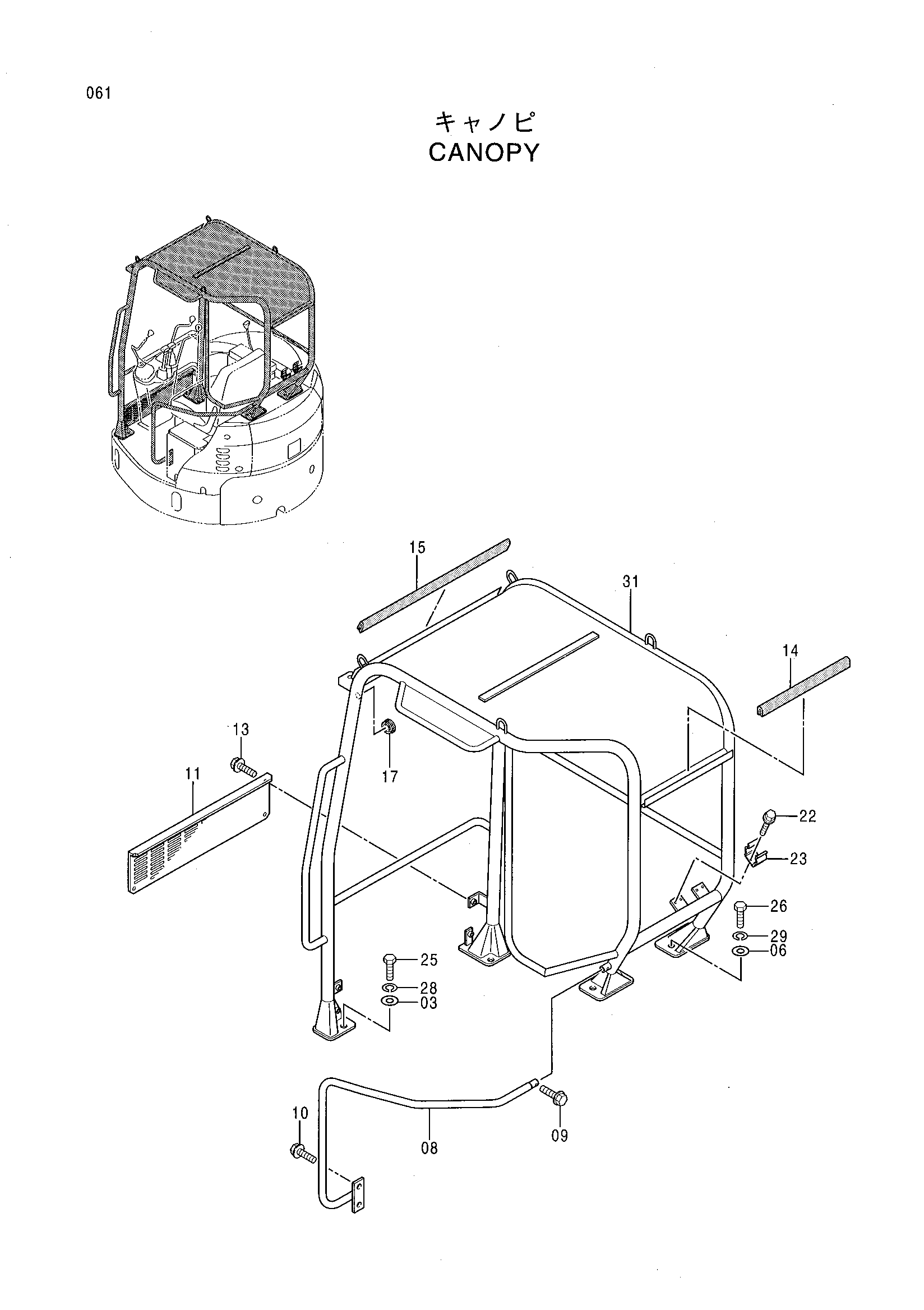

Заводская схема «Навес» для HITACHI EX17UNA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | J254016 | Шайба | 2 |
| 06 | J254016 | Шайба | 3 |
| 08 | 8081186 | Стойка | 1 |
| 09 | J040820 | Болт с шайбой | 1 |
| 10 | J051025 | Болт с шайбой | 2 |
| 11 | 3090414 | Защитный кожух | 1 |
| 13 | J090820 | Болт с шайбой | 4 |
| 14 | 4441531 | Резиновое уплотнение | 1 |
| 15 | 4441530 | Резиновое уплотнение | 1 |
| 17 | 4207699 | Резиновая втулка | 1 |
| 22 | 4307285 | Зажим | 2 |
| 23 | J090816 | Болт с шайбой | 4 |
| 25 | J971650 | Болт | 2 |
| 26 | J971650 | Болт | 3 |
| 28 | J252216 | Пружинная шайба | 2 |
| 29 | J252216 | Пружинная шайба | 3 |
| 31 | 6020450 | Навес | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX17UNA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
