Гидроцилиндр отвала — HITACHI EX17U

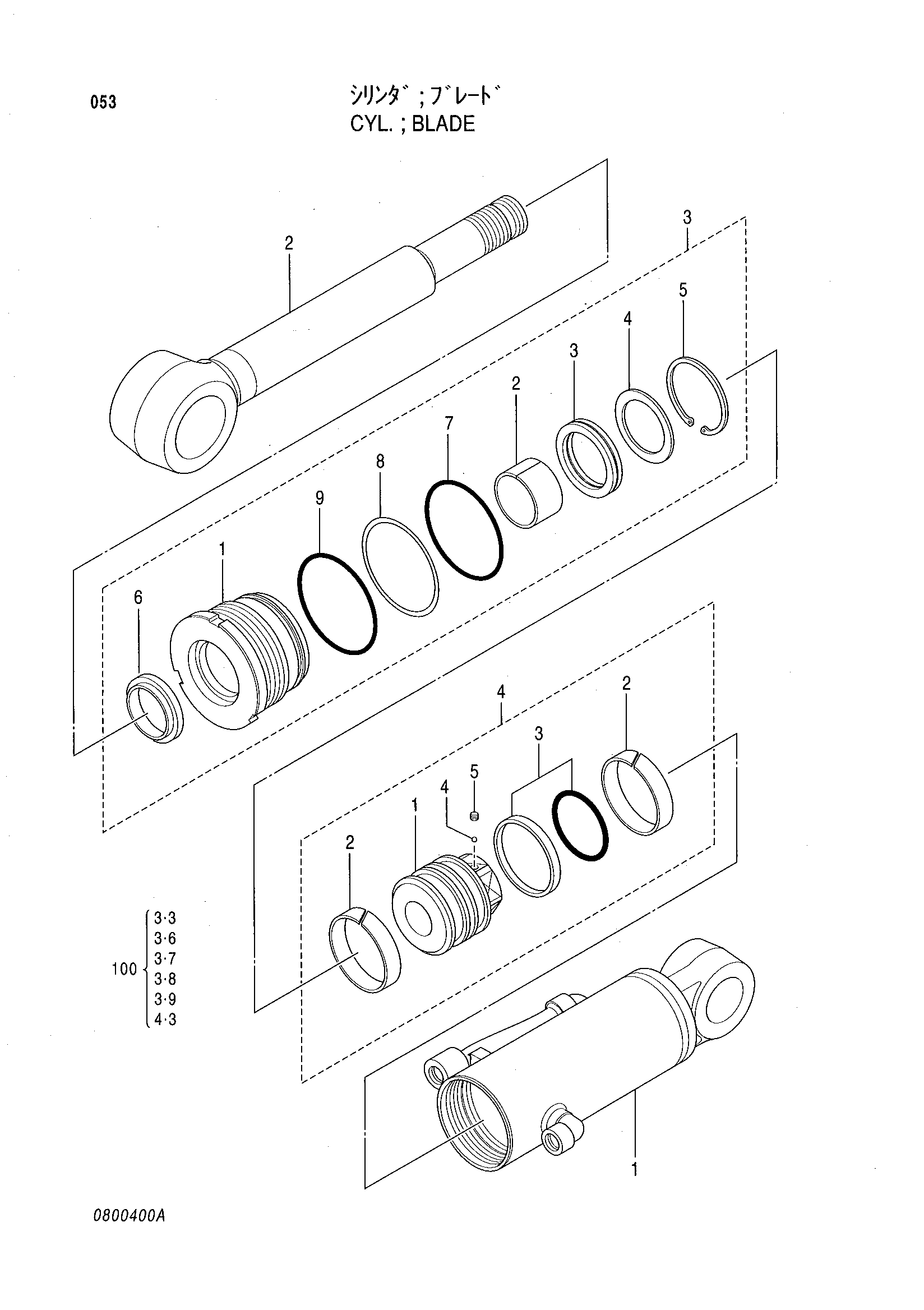

Заводская схема «Гидроцилиндр отвала» для HITACHI EX17U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4441921 | Гидроцилиндр отвала | 1 | |
| 1 | 0800408 | Труба гидроцилиндра | 1 |
| 2 | 0800409 | Шток поршня | 1 |
| 3 | 0800403 | Головка гидроцилиндра | 1 |
| 3-1 | 0800404 | Головка гидроцилиндра | 1 |
| 3-2 | 0430802 | Втулка | 1 |
| 3-3 | 0652202 | U-образная манжета | 1 |
| 3-4 | 0652203 | Головка | 1 |
| 3-5 | 0652204 | Стопорное кольцо | 1 |
| 3-6 | 0736305 | Грязесъёмное кольцо | 1 |
| 3-7 | 0430903 | Уплотнительное кольцо | 1 |
| 3-8 | 0430902 | Опорное кольцо | 1 |
| 3-9 | 0479007 | Уплотнительное кольцо | 1 |
| 4 | 0800405 | Поршень | 1 |
| 4-1 | 0800406 | Поршень | 1 |
| 4-2 | 0800407 | Направляющее кольцо | 2 |
| 4-3 | 0495007 | Уплотнительное кольцо | 1 |
| 4-4 | 0429917 | Стальной шарик | 1 |
| 4-5 | 0477301 | Установочный винт | 1 |
| 100 | 0800499 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX17U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
