Тяга ковша — HITACHI EX17U

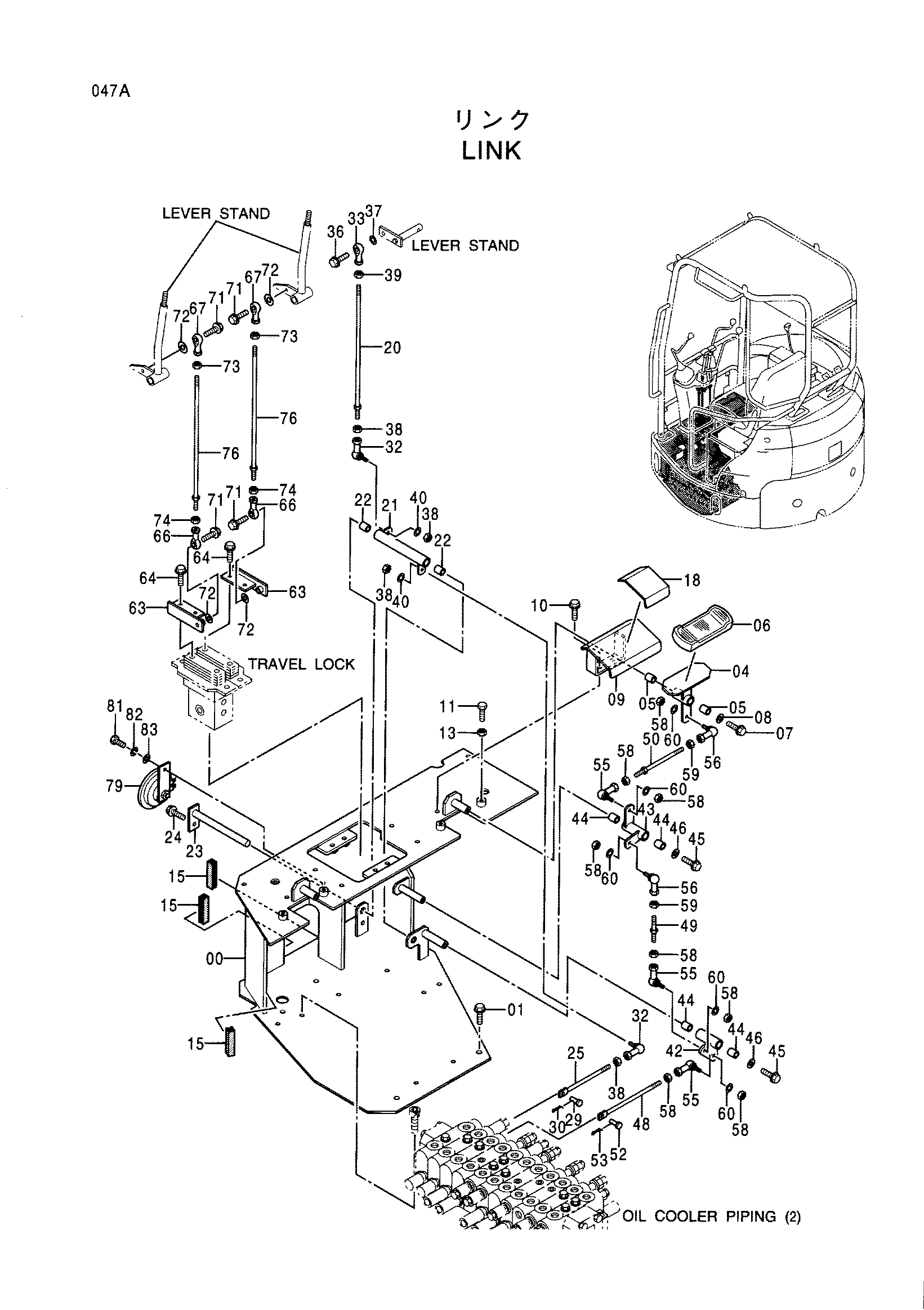

Заводская схема «Тяга ковша» для HITACHI EX17U. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6019427	Кронштейн	1
01	J051025	Болт с шайбой	4
04	8074028	Тяга	1
05	4280298	Втулка	2
06	4374008	Резиновая прокладка	1
07	J080820	Болт с шайбой	1
08	4346037	Шайба	1
09	8074332	Крышка	1
10	J090825	Болт с шайбой	2
11	J960840	Болт	2
13	J231108	Гайка	2
15	4346916	Амортизатор	3
18	4345731	Лента	1
20	9752488	Шток	1
21	9755102	Тяга	1
22	4280298	Втулка	2
23	9755103	Палец	1
24	J090820	Болт с шайбой	1
25	4292409	Шток	1
29	4279607	Палец	1
30	4365839	Стопорный палец	1
32	4287792	Шарнир	2
33	4346556	Концевой шток	1
36	J090825	Болт с шайбой	1
37	J253108	Плоская шайба	1
38	J231108	Гайка	4
39	M580008	Гайка (левый)	1
40	J252108	Пружинная шайба	2
42	9755104	Тяга	1
43	9755105	Тяга	1
44	4280298	Втулка	4
45	J080820	Болт с шайбой	2
46	4346037	Шайба	2
48	4440526	Шток	1
49	9755120	Шток	1
50	9755122	Шток	1
52	4279607	Палец	1
53	4365839	Стопорный палец	1
55	4287792	Шарнир	3
56	4287793	Соединение шарик(левый)	2
58	J231108	Гайка	8
59	M580008	Гайка (левый)	2
60	J252108	Пружинная шайба	5
63	9755126	Кронштейн	2
64	J090816	Болт с шайбой	4
66	4287796	Концевой шток	2
67	4346556	Концевой шток	2
71	J090825	Болт с шайбой	4
72	J253108	Плоская шайба	4
73	J231108	Гайка	2
74	M580008	Гайка (левый)	2
76	9756116	Шток	2
79	4349452	Звуковой сигнал	1
81	J960816	Болт	1
82	J252108	Пружинная шайба	1
83	J253108	Плоская шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX17U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
