Крышка (1) — HITACHI EX17U

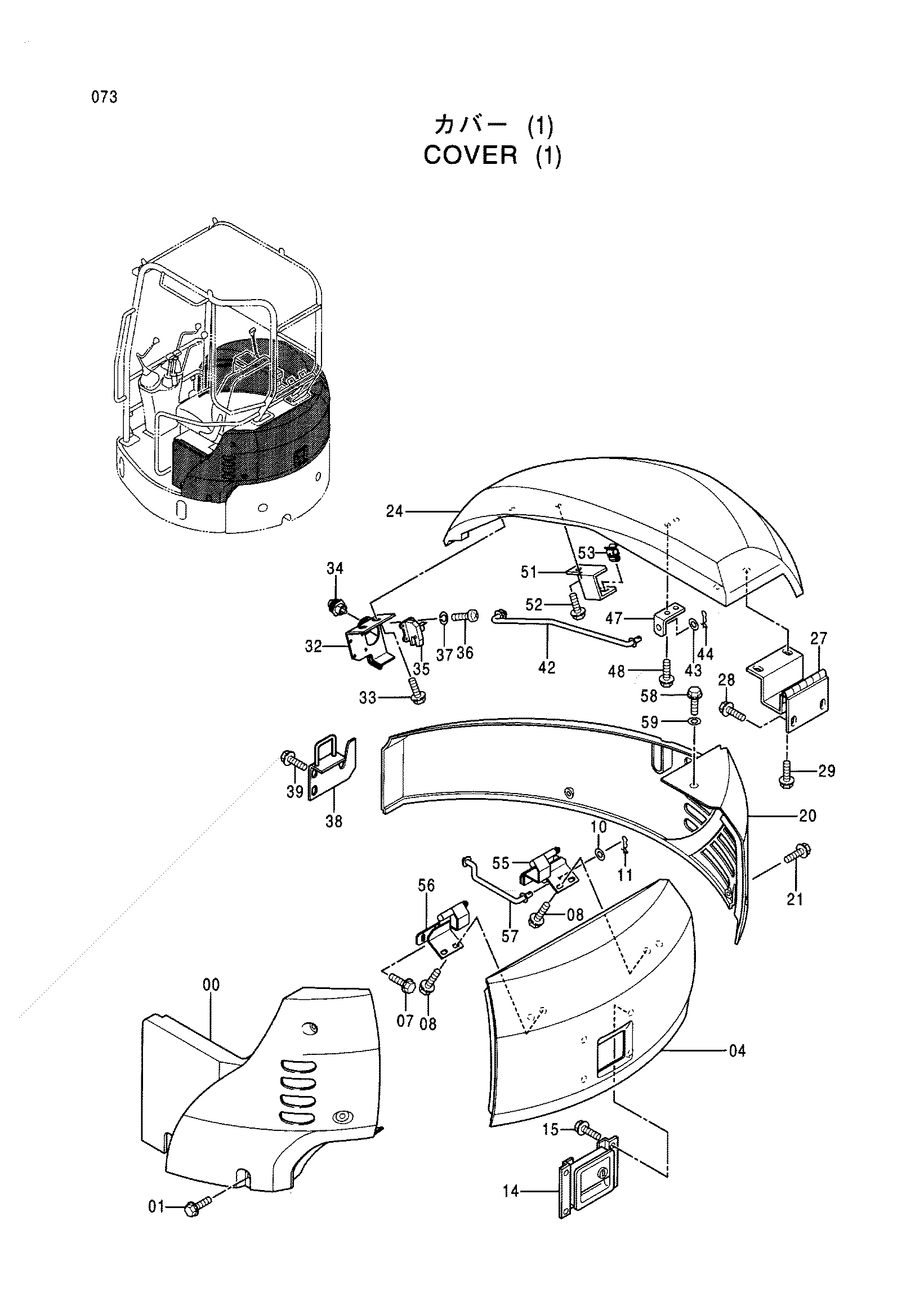

Заводская схема «Крышка (1)» для HITACHI EX17U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4461078 | Крышка боковой | 1 |
| 01 | J090820 | Болт с шайбой | 4 |
| 04 | 4461076 | Крышка двигатель | 1 |
| 07 | J090820 | Болт с шайбой | 4 |
| 08 | J090816 | Болт с шайбой | 4 |
| 10 | J253108 | Плоская шайба | 1 |
| 11 | 4402852 | Стопорный палец | 1 |
| 14 | 4418105 | Раткх | 1 |
| 15 | J090614 | Болт с шайбой | 4 |
| 20 | 4461077 | Крышка боковой | 1 |
| 21 | J090820 | Болт с шайбой | 4 |
| 24 | 0003877 | Крышка | 1 |
| 27 | 8081175 | Петля | 1 |
| 28 | J090825 | Болт с шайбой | 2 |
| 29 | J090816 | Болт с шайбой | 2 |
| 32 | 8081180 | Кронштейн | 1 |
| 33 | J090816 | Болт с шайбой | 2 |
| 34 | 4406122 | Замок | 1 |
| 35 | 4468273 | Замок | 1 |
| 36 | J691612 | Винт | 4 |
| 37 | J252106 | Пружинная шайба | 4 |
| 38 | 9756688 | Защёлка | 1 |
| 39 | J090820 | Болт с шайбой | 2 |
| 42 | 9755254 | Стойка | 1 |
| 43 | J253108 | Плоская шайба | 1 |
| 44 | 4402852 | Стопорный палец | 1 |
| 47 | 4405707 | Кронштейн | 1 |
| 48 | J090816 | Болт с шайбой | 2 |
| 51 | 4455094 | Кронштейн | 1 |
| 52 | J090816 | Болт с шайбой | 1 |
| 53 | 4399244 | Держатель | 1 |
| 55 | 7040058 | Петля | 1 |
| 56 | 7040059 | Петля | 1 |
| 57 | 9756316 | Стойка | 1 |
| 58 | J080820 | Болт с шайбой | 1 |
| 59 | 4346037 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX17U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
