Гидромотор (1/2) — HITACHI EX17U

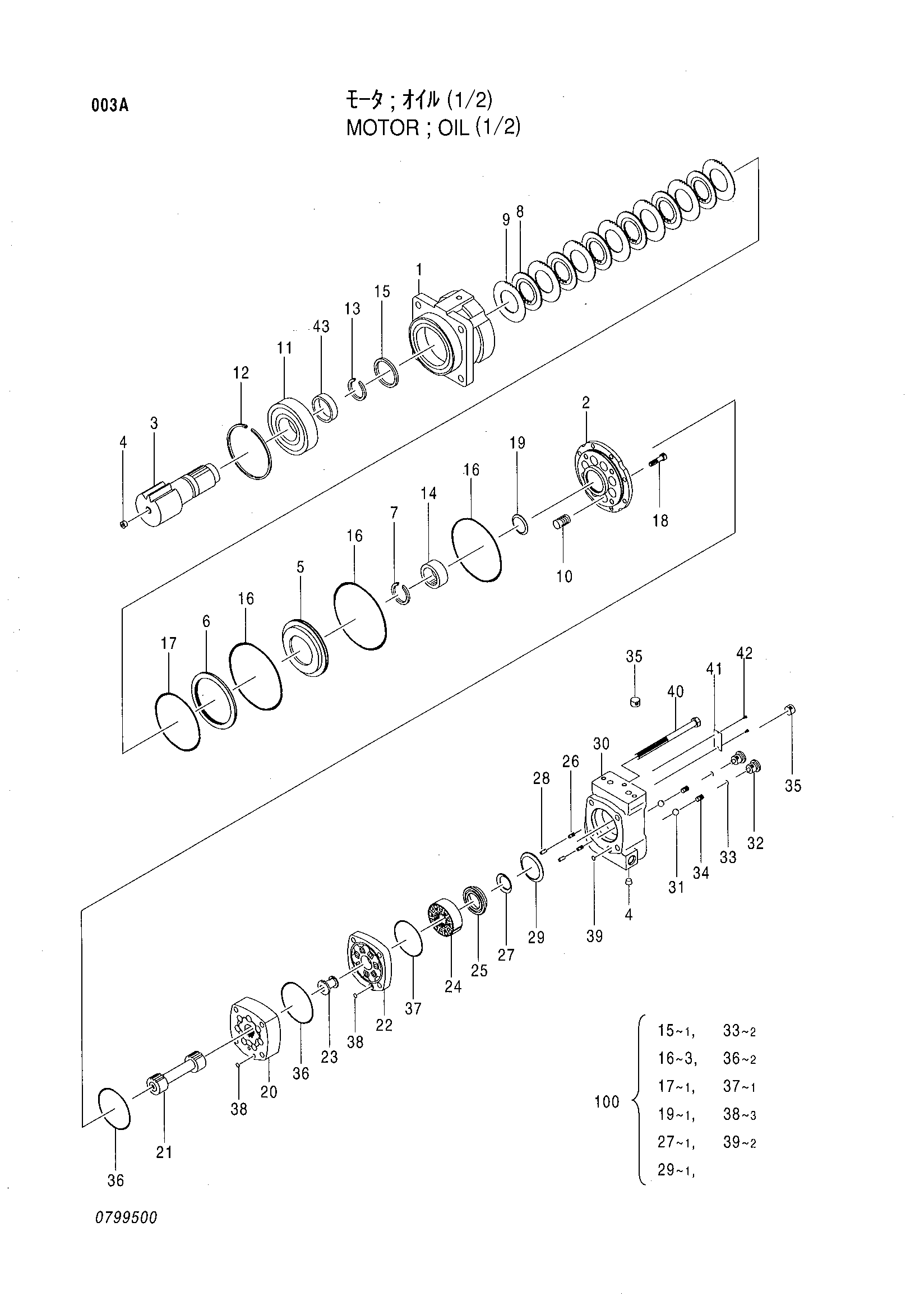

Заводская схема «Гидромотор (1/2)» для HITACHI EX17U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4438714 | Гидромотор | 1 | |
| 1 | 0799501 | Корпус | 1 |
| 2 | 0799502 | Фланец | 1 |
| 3 | 0799503 | Шестерня | 1 |
| 4 | 0600314 | Пробка | 4 |
| 5 | 0799504 | Поршень | 1 |
| 6 | 0799505 | Кольцо | 1 |
| 7 | 0799506 | Стопорное кольцо | 1 |
| 8 | 0799507 | Пластина | 6 |
| 9 | 0799508 | Пластина | 7 |
| 10 | 0799509 | Пружина | 8 |
| 11 | 0799510 | Подшипник | 1 |
| 12 | 0769411 | Стопорное кольцо | 1 |
| 13 | 0769412 | Стопорное кольцо | 1 |
| 14 | 0799511 | Подшипник | 1 |
| 18 | 0799512 | Болт с внутренним шестигранником | 8 |
| 20 | 0799513 | Ротор | 1 |
| 21 | 0799514 | Вал | 1 |
| 22 | 0769418 | Пластина | 1 |
| 23 | 0427624 | Клапан | 1 |
| 24 | 0769419 | Клапан | 1 |
| 25 | 0769420 | Кольцо | 1 |
| 26 | 0427618 | Пружина | 2 |
| 27 | 0427619 | Уплотнение | 1 |
| 28 | 0427620 | Палец | 2 |
| 29 | 0427621 | Уплотнение | 1 |
| 30 | 0799515 | Корпус | 1 |
| 31 | 0769423 | Шарик | 2 |
| 32 | 0769424 | Пробка | 2 |
| 33 | 4509180 | Уплотнительное кольцо | 2 |
| 34 | 0769425 | Пружина | 2 |
| 35 | 0799516 | Пробка | 2 |
| 36 | 0427613 | Уплотнительное кольцо | 2 |
| 37 | 0427615 | Уплотнительное кольцо | 1 |
| 38 | 0427625 | Уплотнительное кольцо | 3 |
| 39 | 0364706 | Уплотнительное кольцо | 2 |
| 40 | 0799517 | Болт | 4 |
| 43 | 0769427 | Втулка | 1 |
| 100 | 0799518 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX17U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
