Дополнительный трубопроводы (верхняя платформа): 1 — HITACHI EX17U

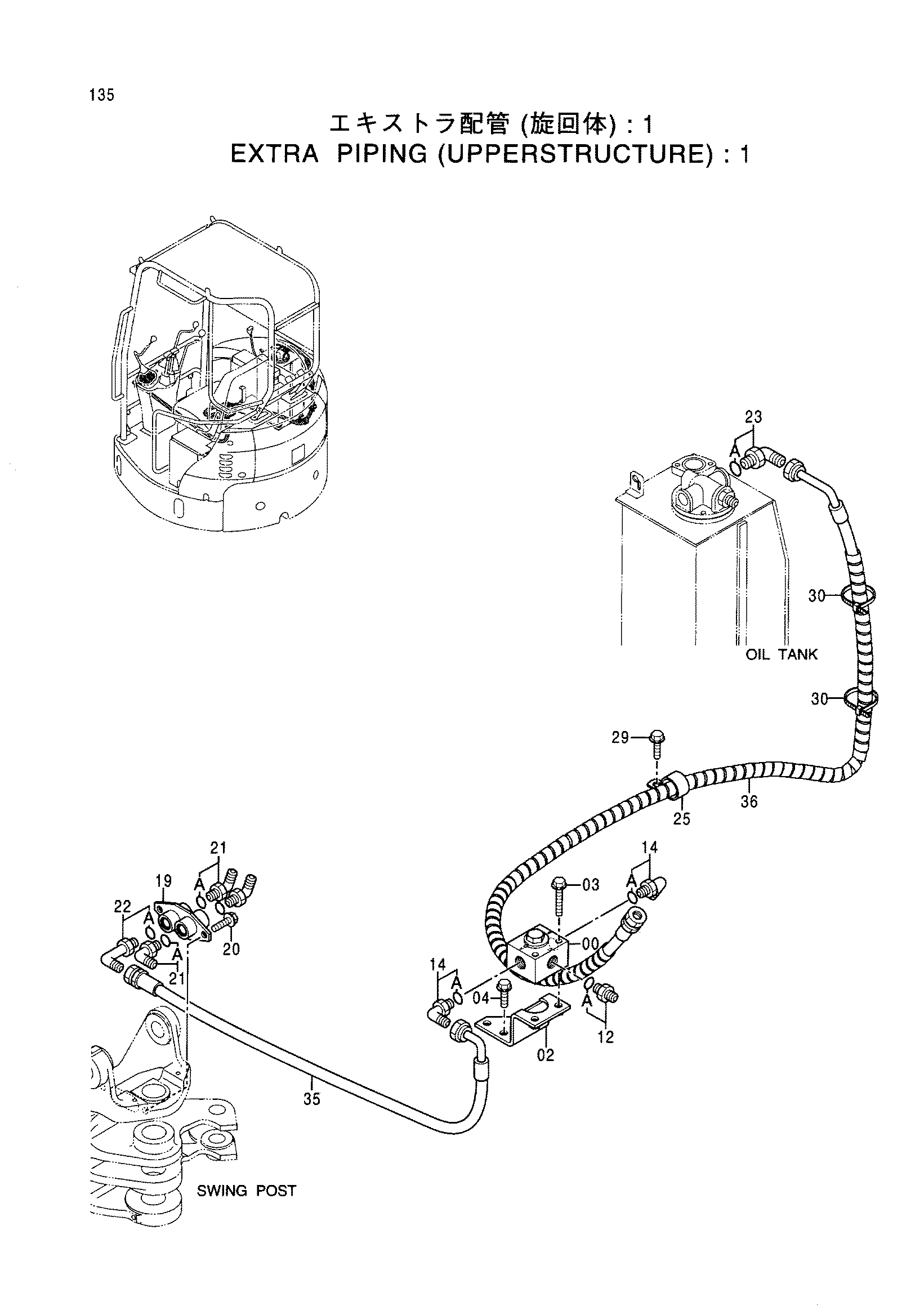

Заводская схема «Дополнительный трубопроводы (верхняя платформа): 1» для HITACHI EX17U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4340948 | Клапан селектор | 1 |
| 02 | 9755362 | Кронштейн | 1 |
| 03 | J090865 | Болт с шайбой | 2 |
| 04 | J090820 | Болт с шайбой | 2 |
| 12 | 4368204 | Адаптер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4434985 | Угловой штуцер | 2 |
| 14A | 4506148 | Уплотнительное кольцо | 1 |
| 19 | 9755361 | Разъём S | 1 |
| 20 | J090816 | Болт с шайбой | 2 |
| 21 | 4434982 | Угловой штуцер | 3 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4162917 | Угловой штуцер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4446176 | Угловой штуцер | 1 |
| 23A | 4506429 | Уплотнительное кольцо | 1 |
| 25 | 4190274 | Зажим | 1 |
| 29 | J051020 | Болт с шайбой | 1 |
| 30 | 4055311 | Ленточный зажим | 2 |
| 35 | 4453429 | Шланг | 1 |
| 36 | 4453430 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX17U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
