Основные гидролинии (1) — HITACHI EX17U

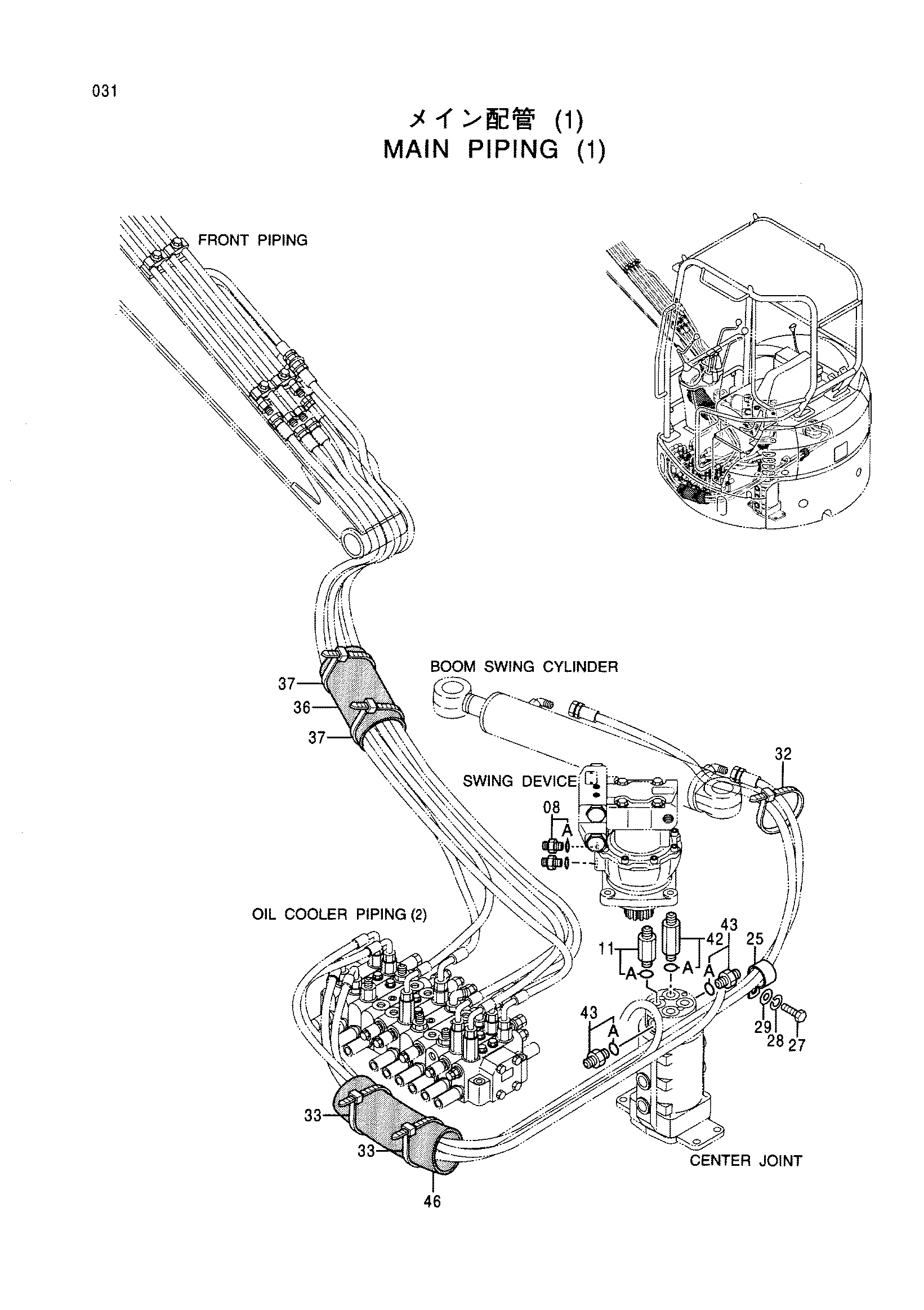

Заводская схема «Основные гидролинии (1)» для HITACHI EX17U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 08 | 4368206 | Адаптер | 2 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4419496 | Адаптер | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4190282 | Зажим | 1 |
| 27 | J971020 | Болт | 1 |
| 28 | J252210 | Пружинная шайба | 1 |
| 29 | J253110 | Плоская шайба | 1 |
| 32 | 4055311 | Ленточный зажим | 1 |
| 33 | 4055312 | Ленточный зажим | 2 |
| 36 | 4313059 | Сиденье резиновый | 1 |
| 37 | 4323613 | Ленточный зажим | 2 |
| 42 | 4419497 | Адаптер | 2 |
| 42A | 4509180 | Уплотнительное кольцо | 1 |
| 43 | 4042030 | Адаптер | 2 |
| 43A | 957366 | Уплотнительное кольцо | 1 |
| 46 | 4411027 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX17U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
