Глушитель — HITACHI EX17U

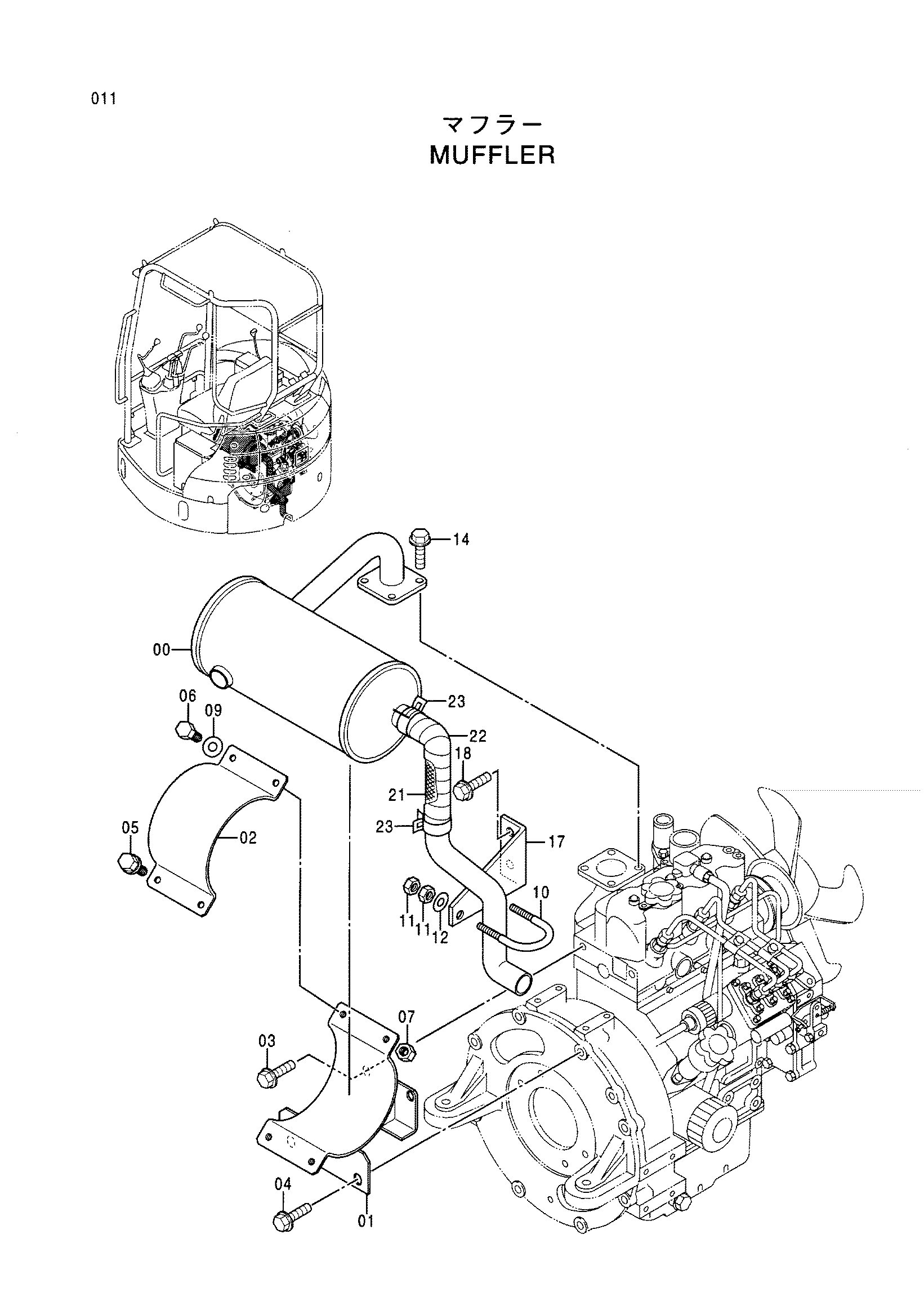

Заводская схема «Глушитель» для HITACHI EX17U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4455202 | Глушитель | 1 |
| 01 | 8084087 | Кронштейн | 1 |
| 02 | 4454417 | Лента | 1 |
| 03 | J090820 | Болт с шайбой | 2 |
| 04 | J051035 | Болт с шайбой | 2 |
| 05 | J051025 | Болт с шайбой | 2 |
| 06 | J971035 | Болт | 2 |
| 07 | J231210 | Гайка | 2 |
| 09 | J253110 | Плоская шайба | 2 |
| 10 | 4300497 | U-образный болт | 1 |
| 11 | J231108 | Гайка | 4 |
| 12 | J253108 | Плоская шайба | 2 |
| 14 | J040825 | Болт с шайбой | 4 |
| 17 | 4454258 | Кронштейн | 1 |
| 18 | J051020 | Болт с шайбой | 2 |
| 21 | 4399512 | Крышка трубка | 1 |
| 22 | 4399513 | Лента | 1 |
| 23 | 4460973 | Хомут | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX17U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
