Дополнительный трубопроводы (передний) <стд.арм> — HITACHI EX17U

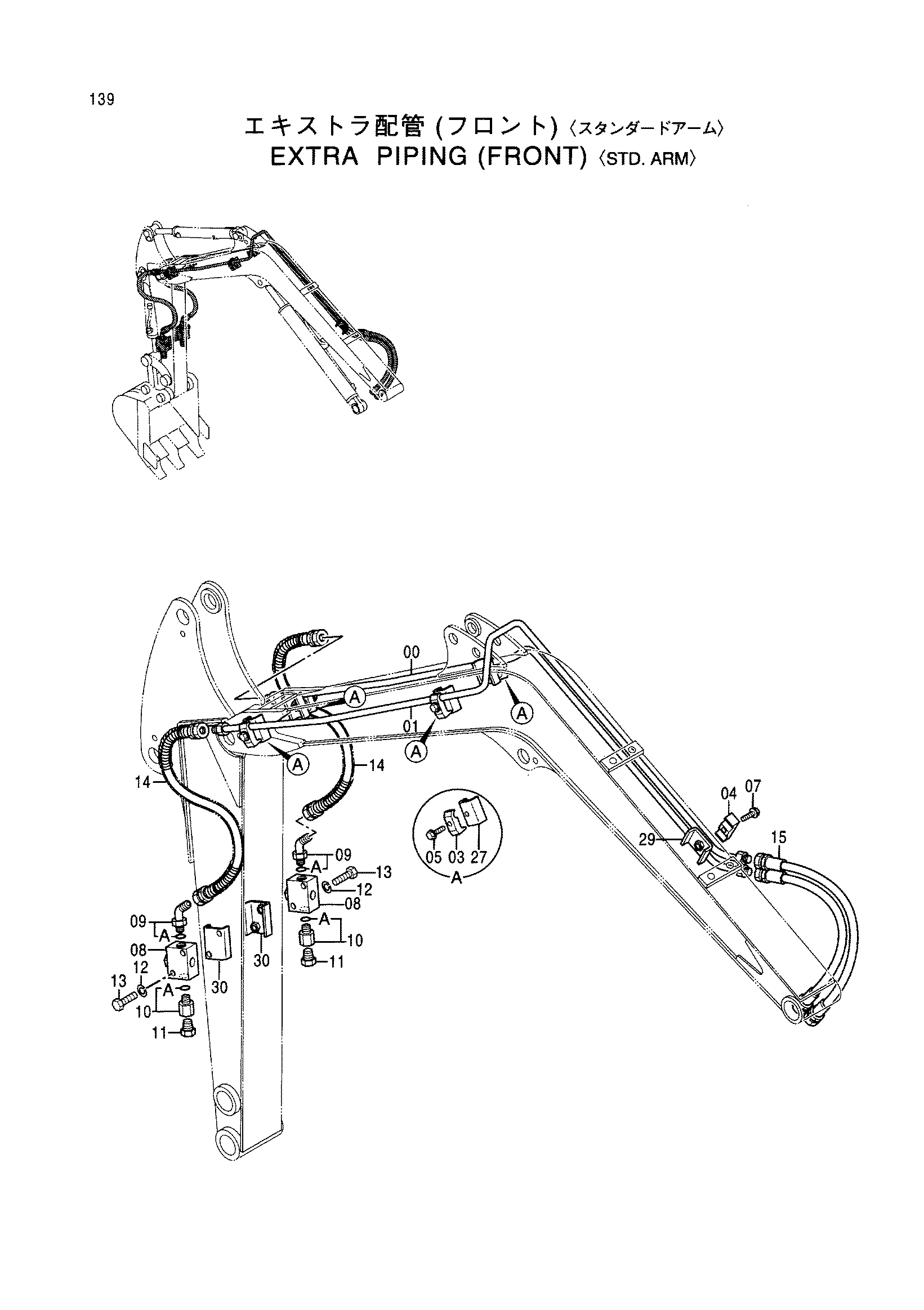

Заводская схема «Дополнительный трубопроводы (передний) <стд.арм>» для HITACHI EX17U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8081379 | Трубка | 1 |
| 01 | 8081380 | Трубка | 1 |
| 03 | 4331315 | Хомут трубки | 4 |
| 04 | 4331314 | Хомут трубки | 1 |
| 05 | J051040 | Болт с шайбой | 4 |
| 07 | J090845 | Болт с шайбой | 1 |
| 08 | 4287721 | Запорный клапан | 2 |
| 09 | 4163046 | Угловой штуцер | 2 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4236379 | Адаптер | 2 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4294858 | Пробка | 2 |
| 12 | J960860 | Болт | 4 |
| 13 | J252108 | Пружинная шайба | 4 |
| 14 | 4464699 | Шланг | 2 |
| 15 | 4453166 | Шланг | 2 |
| 27 | 9745354 | Седло винта | 4 |
| 29 | 9756363 | Седло винта | 1 |
| 30 | 4285731 | Седло винта | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX17U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
