Пилотные гидролинии (3-1) <ISO тип> — HITACHI EX17U

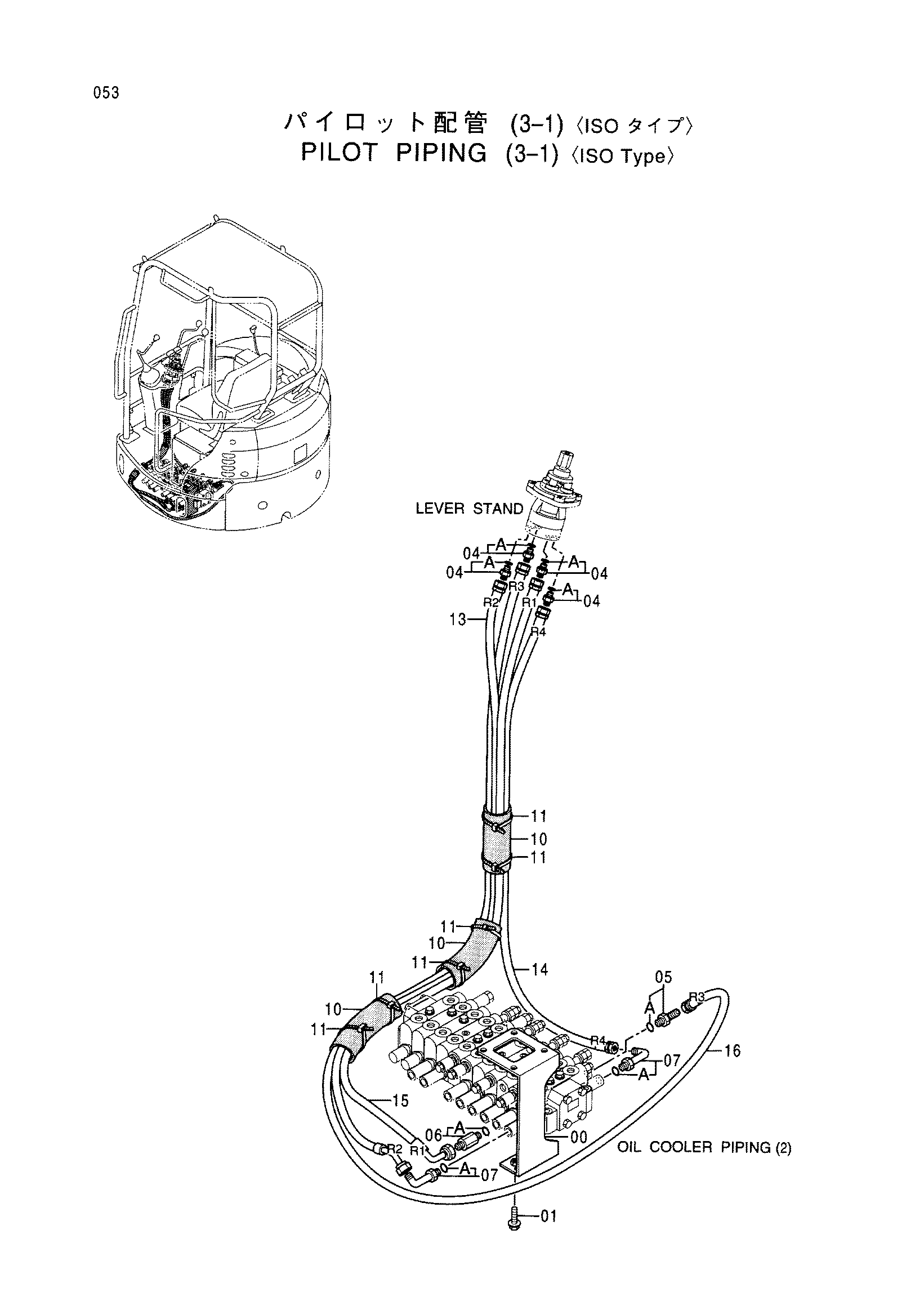

Заводская схема «Пилотные гидролинии (3-1) <ISO тип>» для HITACHI EX17U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8084206 | Кронштейн | 1 |
| 01 | J051025 | Болт с шайбой | 2 |
| 04 | 4042030 | Адаптер | 4 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4434981 | Угловой штуцер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4368208 | Адаптер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4173021 | Угловой штуцер | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4411027 | Резиновая втулка | 3 |
| 11 | 4055312 | Ленточный зажим | 9 |
| 13 | 4453424 | Шланг | 1 |
| 14 | 4453425 | Шланг | 1 |
| 15 | 4476255 | Шланг | 1 |
| 16 | 4476256 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX17U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
