Рулевое управление трубопроводы (верхняя платформа) — HITACHI EX160WD

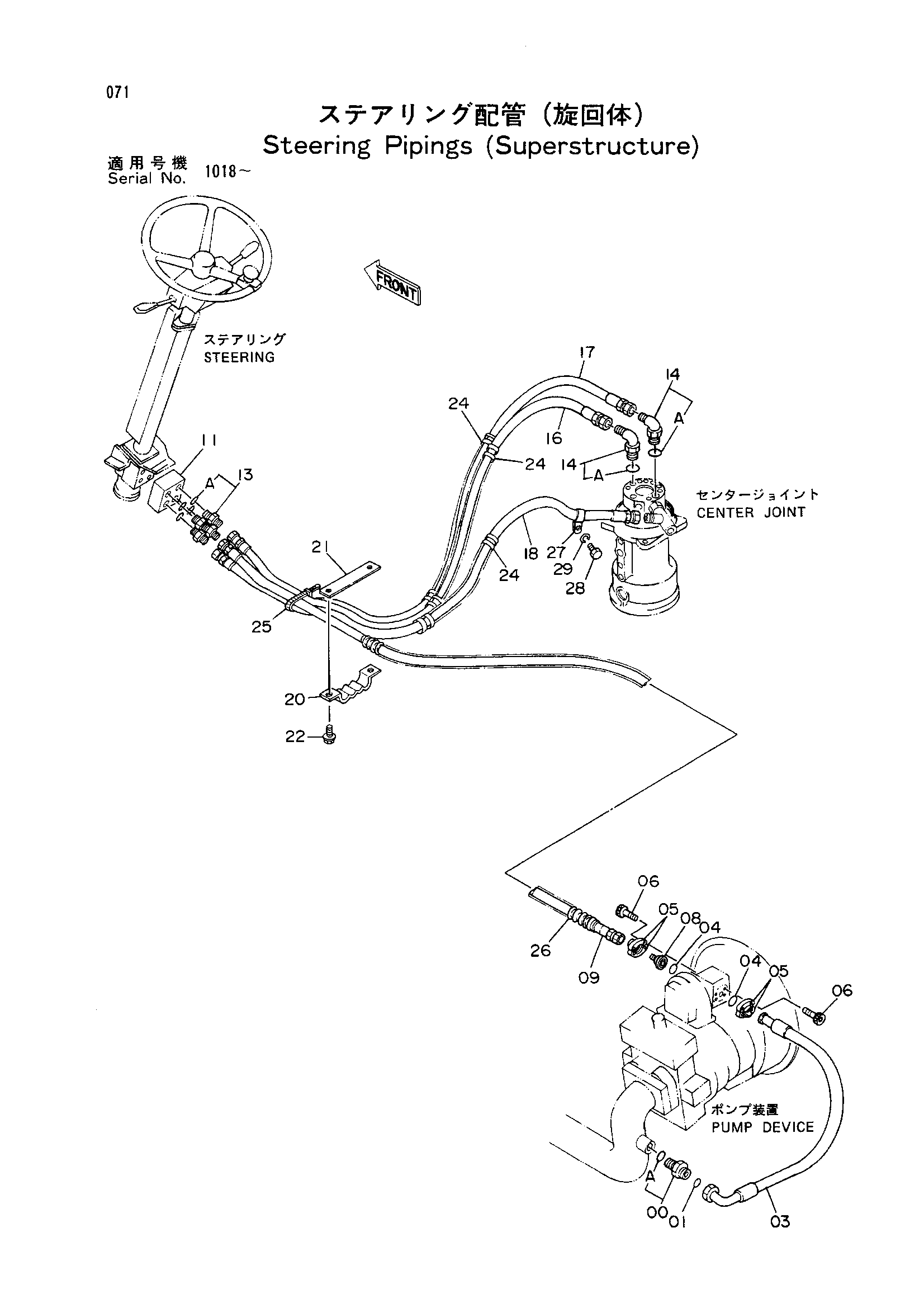

Заводская схема «Рулевое управление трубопроводы (верхняя платформа)» для HITACHI EX160WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4189619 | Адаптер | 1 |
| 00A | 4506424 | Уплотнительное кольцо | 1 |
| 01 | 4187308 | Уплотнительное кольцо | 1 |
| 03 | 4245117 | Шланг | 1 |
| 04 | 971489 | Уплотнительное кольцо | 2 |
| 05 | 986910 | Разъёмный фланец | 4 |
| 06 | M341030 | Болт с внутренним шестигранником | 8 |
| 08 | 4240168 | Адаптер | 1 |
| 09 | 4241377 | Шланг | 1 |
| 11 | 4231770 | Предохранительный клапан | 1 |
| 13 | 4200466 | Адаптер | 4 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4154671 | Угловой штуцер | 2 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4224494 | Шланг | 1 |
| 17 | 4224495 | Шланг | 1 |
| 18 | 4224496 | Шланг | 1 |
| 20 | 9727639 | Хомут шланга | 1 |
| 21 | 9727637 | Пластина | 1 |
| 22 | J021035 | Болт с шайбой | 2 |
| 24 | 4044420 | Защитный кожух | 3 |
| 25 | 4055312 | Ленточный зажим | 5 |
| 26 | 4214335 | Трубка | 1 |
| 27 | 4193848 | Зажим | 1 |
| 28 | J901018 | Болт | 1 |
| 29 | A590910 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX160WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
