Стояночный тормоз — HITACHI EX160WD

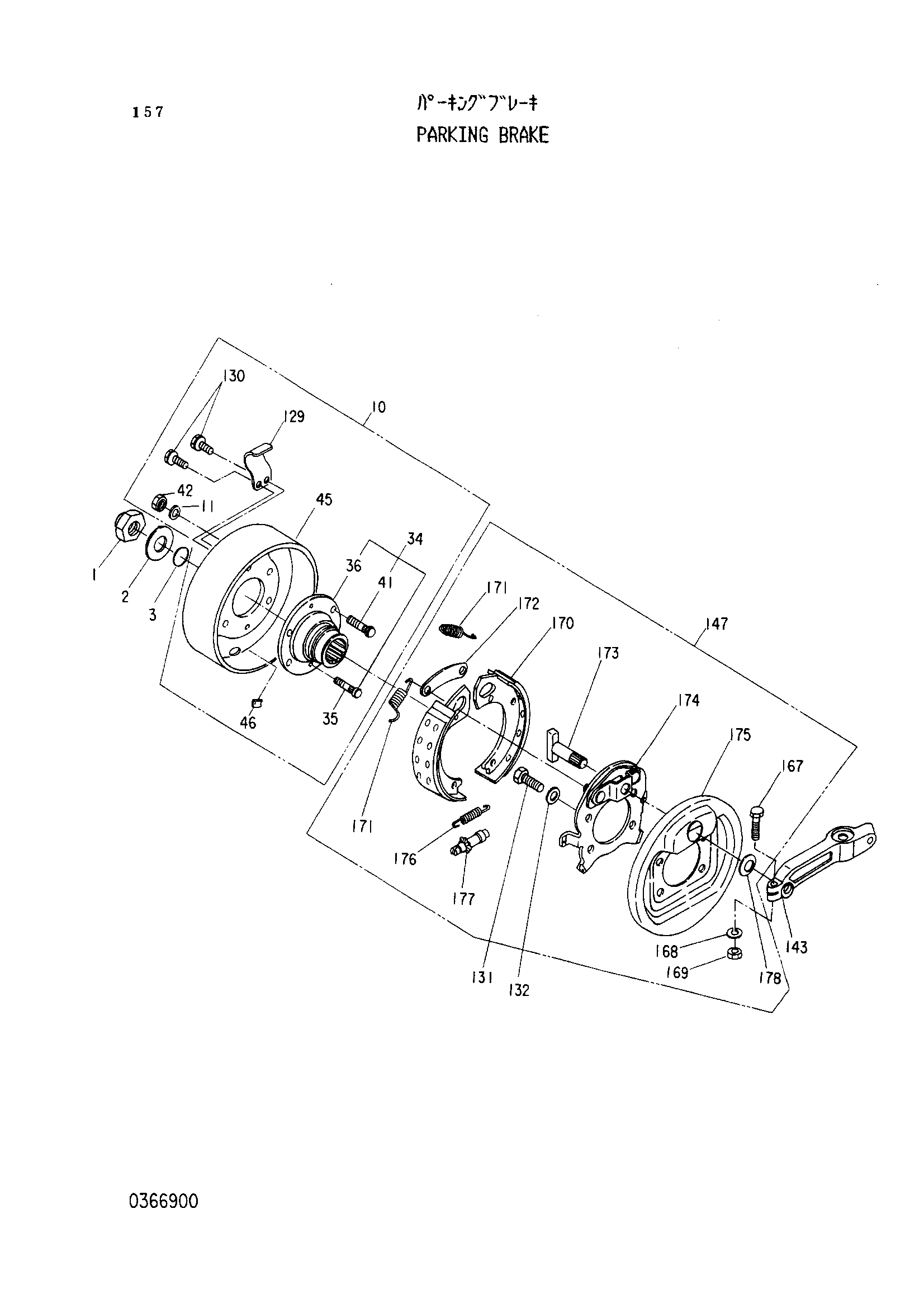

Заводская схема «Стояночный тормоз» для HITACHI EX160WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 0266503 | Стопорная гайка | 1 |
| 2 | 0268401 | Шайба | 1 |
| 3 | 0268402 | Уплотнительное кольцо | 1 |
| 10 | 0366901 | Тормоз барабан в сборе | 1 |
| 11 | 0326517 | Пружинная шайба | 4 |
| 42 | 0266757 | Гайка | 4 |
| 129 | 0366904 | Крышка | 2 |
| 130 | 0366905 | Болт | 4 |
| 131 | 0366902 | Болт | 4 |
| 132 | 0326516 | Плоская шайба | 4 |
| 143 | 0366906 | Рычаг | 1 |
| 147 | 0366903 | Стояночный тормоз в сборе | 1 |
| 167 | 0366907 | Болт | 1 |
| 168 | 0266645 | Пружинная шайба | 1 |
| 169 | 0366908 | Гайка | 1 |
| 170 | 0366909 | Башмак в сборе | 2 |
| 171 | 0366910 | Пружина | 2 |
| 172 | 0366911 | Браке | 1 |
| 173 | 0366912 | Вал | 1 |
| 174 | 0366913 | Пластина | 1 |
| 175 | 0366914 | Крышка | 1 |
| 176 | 0366915 | Пружина | 1 |
| 177 | 0366916 | Винт | 1 |
| 178 | 0366917 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX160WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
