Запасные педаль — HITACHI EX160WD

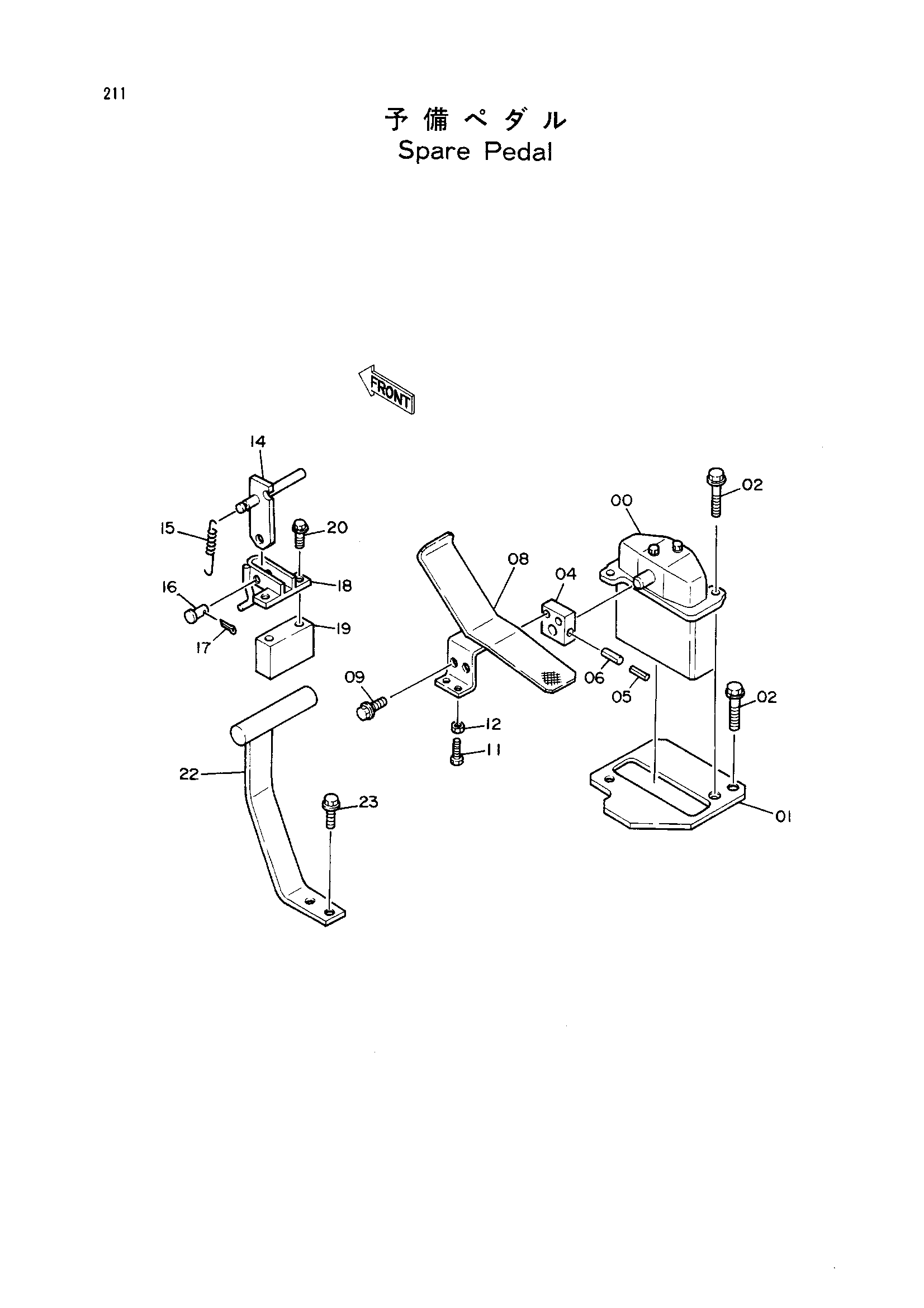

Заводская схема «Запасные педаль» для HITACHI EX160WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9072923 | Пилотный клапан | 1 |
| 01 | 9728874 | Пластина | 1 |
| 02 | J011035 | Болт с шайбой | 3 |
| 04 | 4211166 | Кронштейн | 1 |
| 05 | 4205317 | Пружинный штифт | 1 |
| 06 | 4205318 | Пружинный штифт | 1 |
| 08 | 8040699 | Педаль | 1 |
| 09 | J021025 | Болт с шайбой | 2 |
| 11 | J900835 | Болт | 1 |
| 12 | M500807 | Гайка | 1 |
| 14 | 9729325 | Кронштейн | 1 |
| 15 | 4149125 | Пружина | 1 |
| 16 | A741026 | Палец | 1 |
| 17 | A763016 | Шплинт | 1 |
| 18 | 8034081 | Кронштейн | 1 |
| 19 | 4211167 | Проставка | 1 |
| 20 | J011000 | Болт с шайбой | 2 |
| 22 | 9728875 | Подставка для ног | 1 |
| 23 | J011035 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX160WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
