Пилотный трубопроводы (2)<SDX> — HITACHI EX160WD

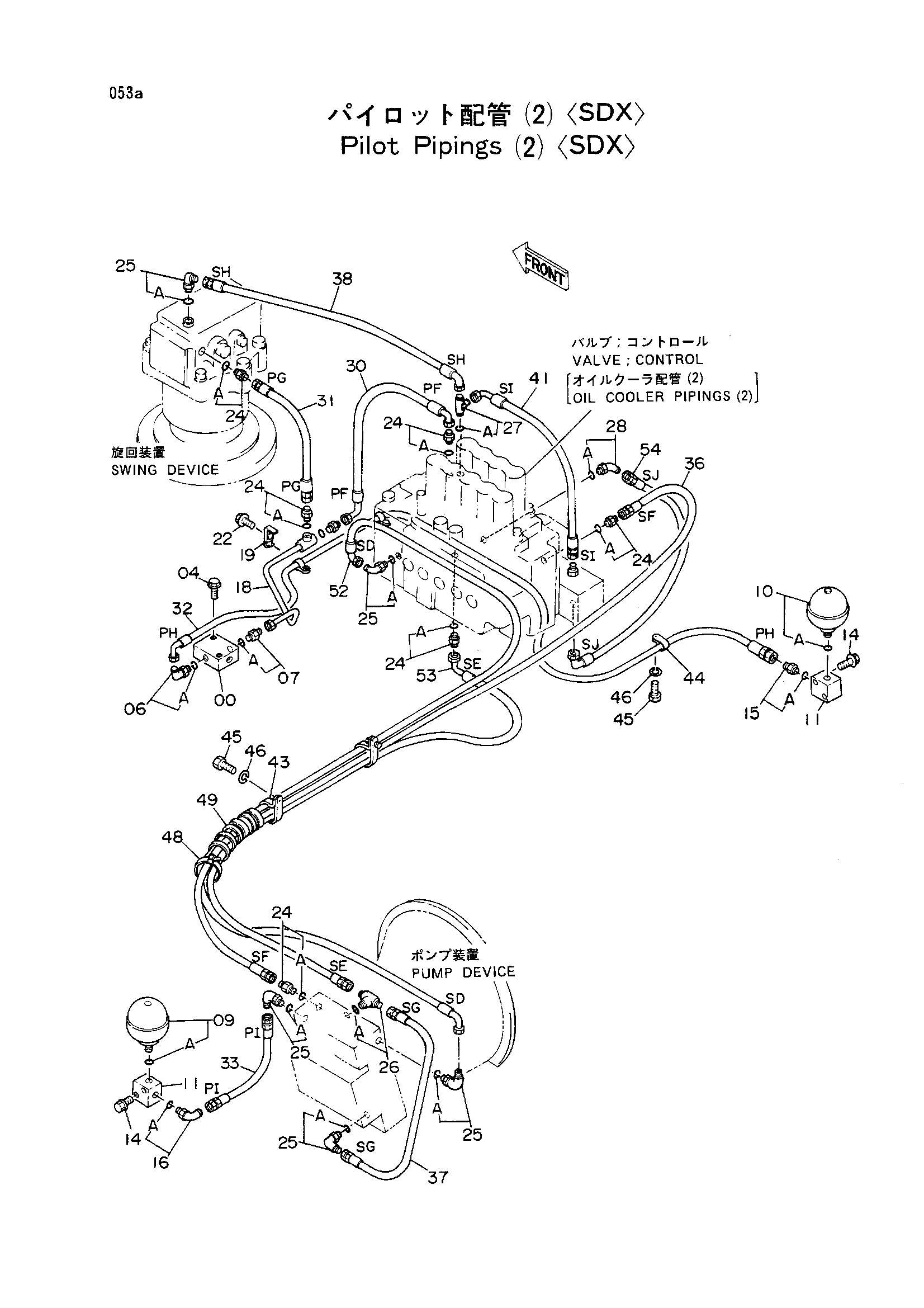

Заводская схема «Пилотный трубопроводы (2)<SDX>» для HITACHI EX160WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9072360 | Обратный клапан | 1 |
| 04 | J021060 | Болт с шайбой | 2 |
| 06 | 4154670 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4200466 | Адаптер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4234292 | Гидроаккумулятор | 1 |
| 09A | 954493 | Уплотнительное кольцо | 1 |
| 10 | 4195978 | Гидроаккумулятор | 1 |
| 10A | 954493 | Уплотнительное кольцо | 1 |
| 11 | 3036998 | Блок | 2 |
| 14 | J011060 | Болт с шайбой | 4 |
| 15 | 4200465 | Адаптер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4154670 | Угловой штуцер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 8040413 | Трубка | 1 |
| 19 | 4190124 | Хомут трубки | 1 |
| 22 | J011245 | Болт с шайбой | 1 |
| 24 | 4200465 | Адаптер | 7 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4154670 | Угловой штуцер | 5 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4203163 | Тройник | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4203171 | Тройник | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4193826 | Угловой штуцер | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4214414 | Нейлоновый шланг (PF) | 1 |
| 31 | 4213875 | Нейлоновый шланг (PG) | 1 |
| 32 | 4213876 | Нейлоновый шланг (PH) | 1 |
| 33 | 4234358 | Нейлоновый шланг (PI) | 1 |
| 36 | 4213879 | Шланг (SF) | 1 |
| 37 | 4213880 | Нейлоновый шланг (SG) | 1 |
| 38 | 4214415 | Нейлоновый шланг (SH) | 1 |
| 41 | 4241300 | Нейлоновый шланг (SI) | 1 |
| 43 | 4192035 | Зажим | 2 |
| 44 | 4190261 | Зажим | 3 |
| 45 | J901018 | Болт | 5 |
| 46 | A590910 | Пружинная шайба | 5 |
| 48 | 4055312 | Ленточный зажим | 6 |
| 49 | 4044420 | Защитный кожух | 1 |
| 52 | 4224421 | Шланг (SD) | 1 |
| 53 | 4224420 | Нейлоновый шланг (SE) | 1 |
| 54 | 4224422 | Шланг (SJ) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX160WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
