Электрооборудование (6)<DX> — HITACHI EX160WD

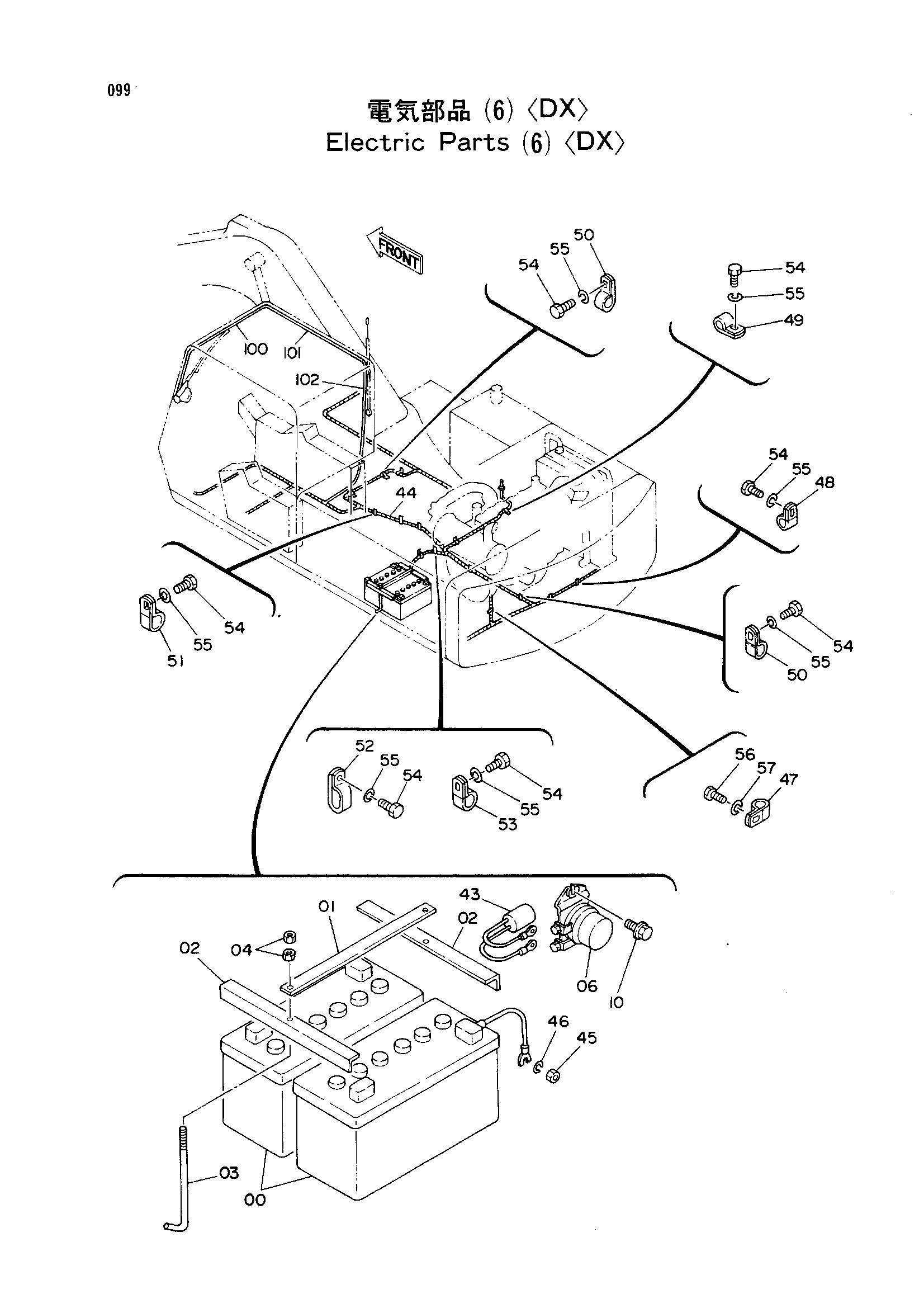

Заводская схема «Электрооборудование (6)<DX>» для HITACHI EX160WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4177681 | Аккумулятор | 2 |
| 01 | 4177556 | Стойка | 1 |
| 02 | 4131299 | Держатель | 2 |
| 03 | 4177557 | Болт | 2 |
| 04 | J950010 | Гайка | 4 |
| 06 | 4031771 | Реле аккумулятор | 1 |
| 10 | J020830 | Болт с шайбой | 2 |
| 43 | 4191038 | Фусибле-линк | 1 |
| 44 | 4214334 | Жгут проводов | 1 |
| 45 | J950010 | Гайка (масса) | 4 |
| 46 | A590910 | Шайба пружина (масса) | 4 |
| 47 | 4190261 | Зажим | 1 |
| 48 | 4190253 | Зажим 16X1 | 2 |
| 49 | 4190273 | Зажим 18X1 | 2 |
| 50 | 4190274 | Зажим 20X1 | 6 |
| 51 | 4192035 | Зажим 28X1 | 3 |
| 52 | 4190266 | Зажим 22X2 | 1 |
| 53 | 4192034 | Зажим 25X2 | 1 |
| 54 | J901018 | Болт | 15 |
| 55 | A590910 | Пружинная шайба | 15 |
| 56 | J901018 | Болт | 1 |
| 57 | A590910 | Пружинная шайба | 1 |
| 100 | 4229055 | Жгут проводов | 1 |
| 101 | 4229056 | Жгут проводов | 1 |
| 102 | 4229057 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX160WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
