Электрооборудование (4) — HITACHI EX160WD

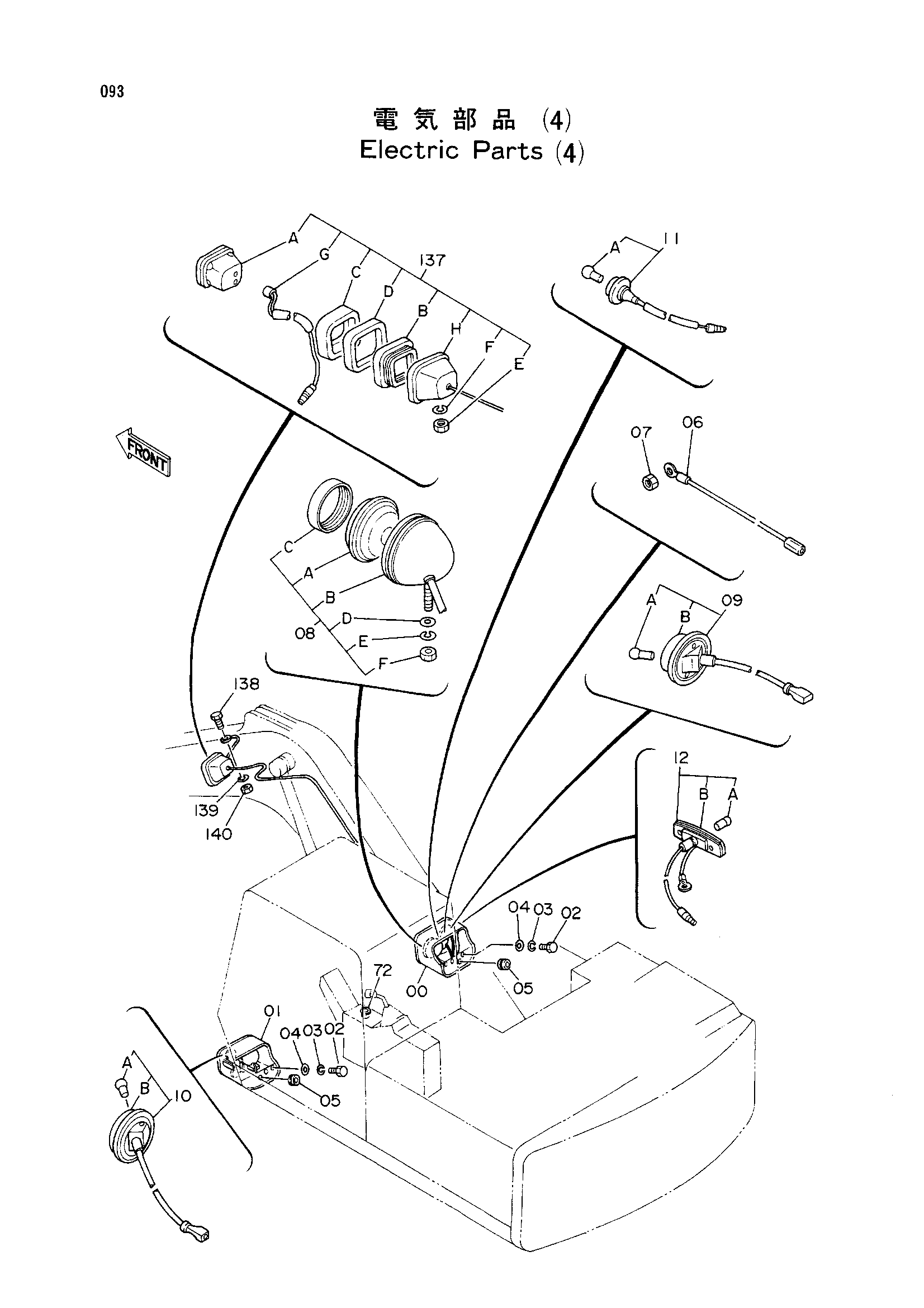

Заводская схема «Электрооборудование (4)» для HITACHI EX160WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6008836 | Кронштейн | 1 |
| 01 | 6008837 | Кронштейн | 1 |
| 02 | J901230 | Болт | 6 |
| 03 | A590912 | Пружинная шайба | 6 |
| 04 | A590112 | Плоская шайба | 6 |
| 05 | 965958 | Втулка | 2 |
| 06 | 4223772 | Жгут проводов | 2 |
| 07 | M500605 | Гайка | 2 |
| 08 | 973472 | Фонарь (головка фонарь) | 2 |
| 08A | 4107350 | Лампа | 1 |
| 08B | 4123647 | Корпус | 1 |
| 08C | 4163452 | Лента | 2 |
| 08D | A590114 | Шайба | 1 |
| 08E | A590914 | Пружинная шайба | 1 |
| 08F | M501411 | Гайка | 1 |
| 09 | 4123645 | Фонарь | 1 |
| 09A | 4174814 | Лампа (21W) | 1 |
| 09B | 4182178 | Рассеиватель | 1 |
| 10 | 4123644 | Фонарь | 1 |
| 10A | 4174814 | Лампа (21W) | 1 |
| 10B | 4182178 | Рассеиватель | 1 |
| 11 | 4123422 | Фонарь | 2 |
| 11A | 4174815 | Лампа (5W) | 1 |
| 12 | 4174253 | Фонарь | 2 |
| 12A | 4174816 | Лампа (12W) | 1 |
| 12B | 4182179 | Рассеиватель | 1 |
| 72 | 4149256 | Измеритель такхо | 1 |
| 137 | 4189254 | Фонарь головка в сборе | 1 |
| 137A | 4163596 | Фонарь | 1 |
| 137B | 4208956 | Держатель | 1 |
| 137C | 4208957 | Лента | 1 |
| 137D | 4208958 | Лента | 1 |
| 137E | M501411 | Гайка | 1 |
| 137F | A590914 | Пружинная шайба | 1 |
| 137G | 4253033 | Жгут проводов | 1 |
| 137H | 4253032 | Корпус | 1 |
| 138 | M430613 | Винт | 1 |
| 139 | A590906 | Пружинная шайба | 1 |
| 140 | M500605 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX160WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
