Отопитель трубопроводы — HITACHI EX160WD

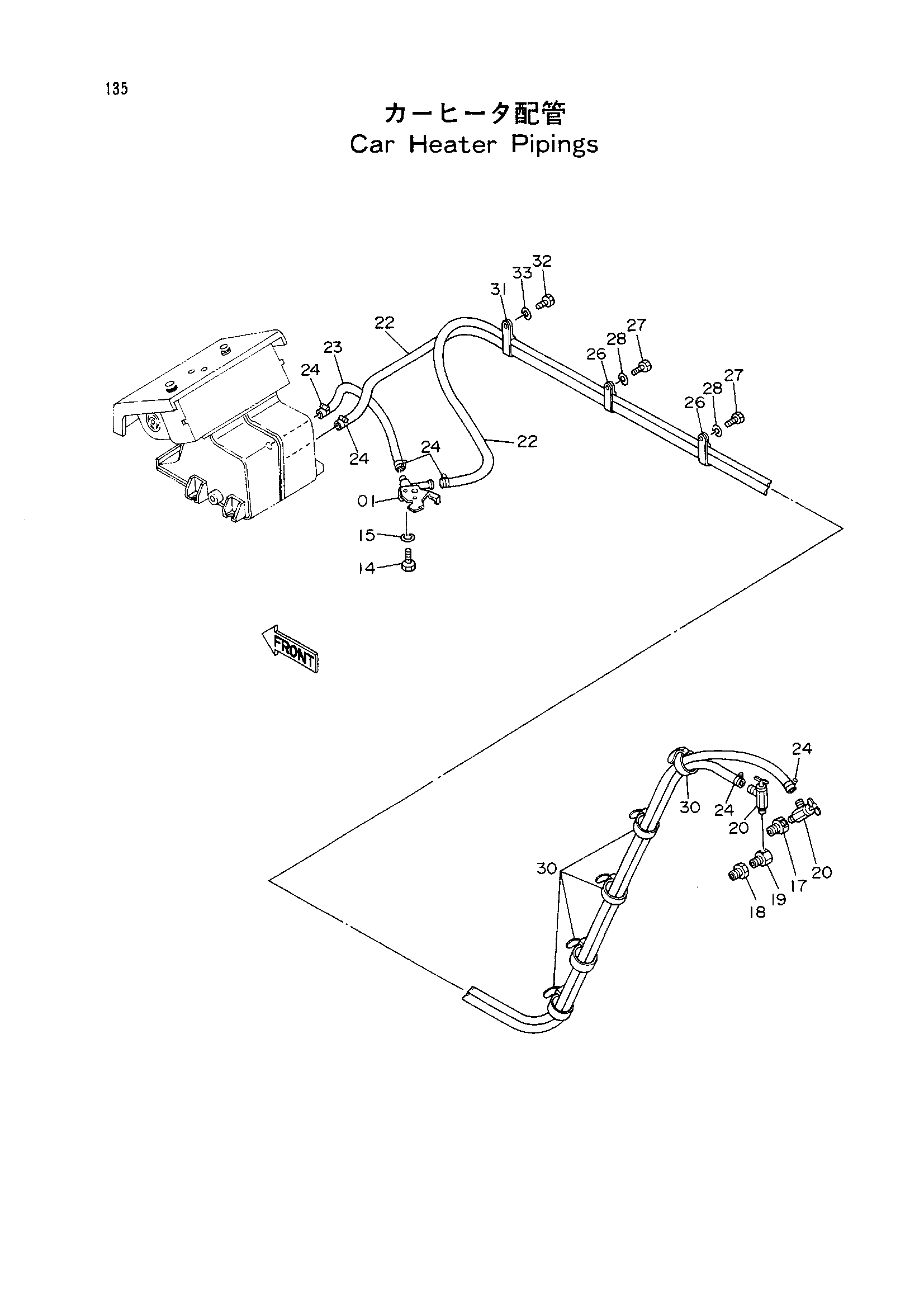

Заводская схема «Отопитель трубопроводы» для HITACHI EX160WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4195823 | Кран | 1 |
| 14 | M430416 | Винт | 2 |
| 15 | A590904 | Пружинная шайба | 2 |
| 17 | 4062963 | Адаптер | 1 |
| 18 | 4062964 | Адаптер | 1 |
| 19 | 4062965 | Адаптер | 1 |
| 20 | 4507979 | Клапан | 2 |
| 22 | 4172634 | Водяной шланг | 2 |
| 23 | 4123763 | Водяной шланг | 1 |
| 24 | 4507228 | Хомут шланга | 6 |
| 26 | 4190266 | Зажим | 2 |
| 27 | J901018 | Болт | 2 |
| 28 | A590910 | Пружинная шайба | 2 |
| 30 | 4055312 | Ленточный зажим | 5 |
| 31 | 4190266 | Зажим | 1 |
| 32 | J901018 | Болт | 1 |
| 33 | A590910 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX160WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
