Задний тормоз — HITACHI EX160WD

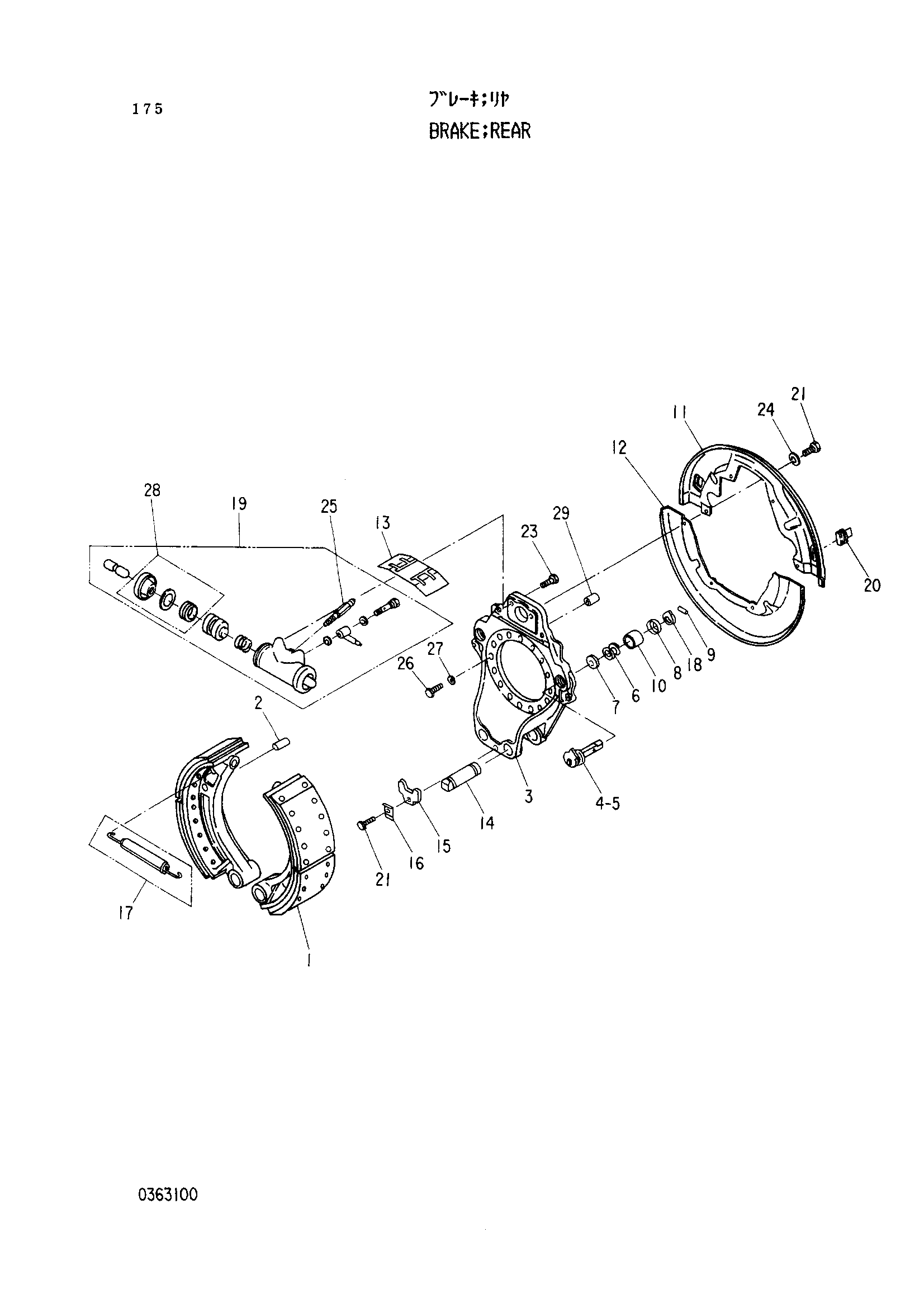

Заводская схема «Задний тормоз» для HITACHI EX160WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4240278 | Тормоз RIA | 1 | |
| 1-27 | 0363101 | Тормоз в сборе | 1 |
| 1 | 0266833 | Башмак в сборе | 2 |
| 2 | 0266802 | Палец | 2 |
| 3 | 0266834 | Кронштейн | 1 |
| 4 | 0266804 | Кулачок A | 1 |
| 5 | 0266805 | Кулачок B | 1 |
| 6 | 0266806 | Пружина | 2 |
| 7 | 0266807 | Шайба | 2 |
| 8 | 0266808 | Крышка | 2 |
| 9 | 0266809 | Палец | 2 |
| 10 | 0266810 | Защитный чехол | 2 |
| 11 | 0266811 | Крышка A | 1 |
| 12 | 0266812 | Крышка B | 1 |
| 13 | 0266813 | Крышка | 1 |
| 14 | 0266814 | Палец | 2 |
| 15 | 0266815 | Стопорная пластина | 1 |
| 16 | 0266816 | Стопорная шайба | 1 |
| 17 | 0266817 | Пружина | 1 |
| 18 | 0266818 | Индикатер | 2 |
| 19 | 0363102 | Гидроцилиндр. колесо | 1 |
| 20 | 0266820 | Уплотнительная втулка | 2 |
| 21 | 0362805 | Болт | 7 |
| 23 | 0362806 | Болт | 2 |
| 24 | 0362507 | Пружинная шайба | 6 |
| 25 | 0267002 | Блеедер задний | 1 |
| 26 | 0266835 | Болт | 14 |
| 27 | 0266831 | Шайба | 14 |
| 28 | 4176911 | Комплект уплотнений | 1 |
| 29 | 0266832 | Установочный штифт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX160WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
