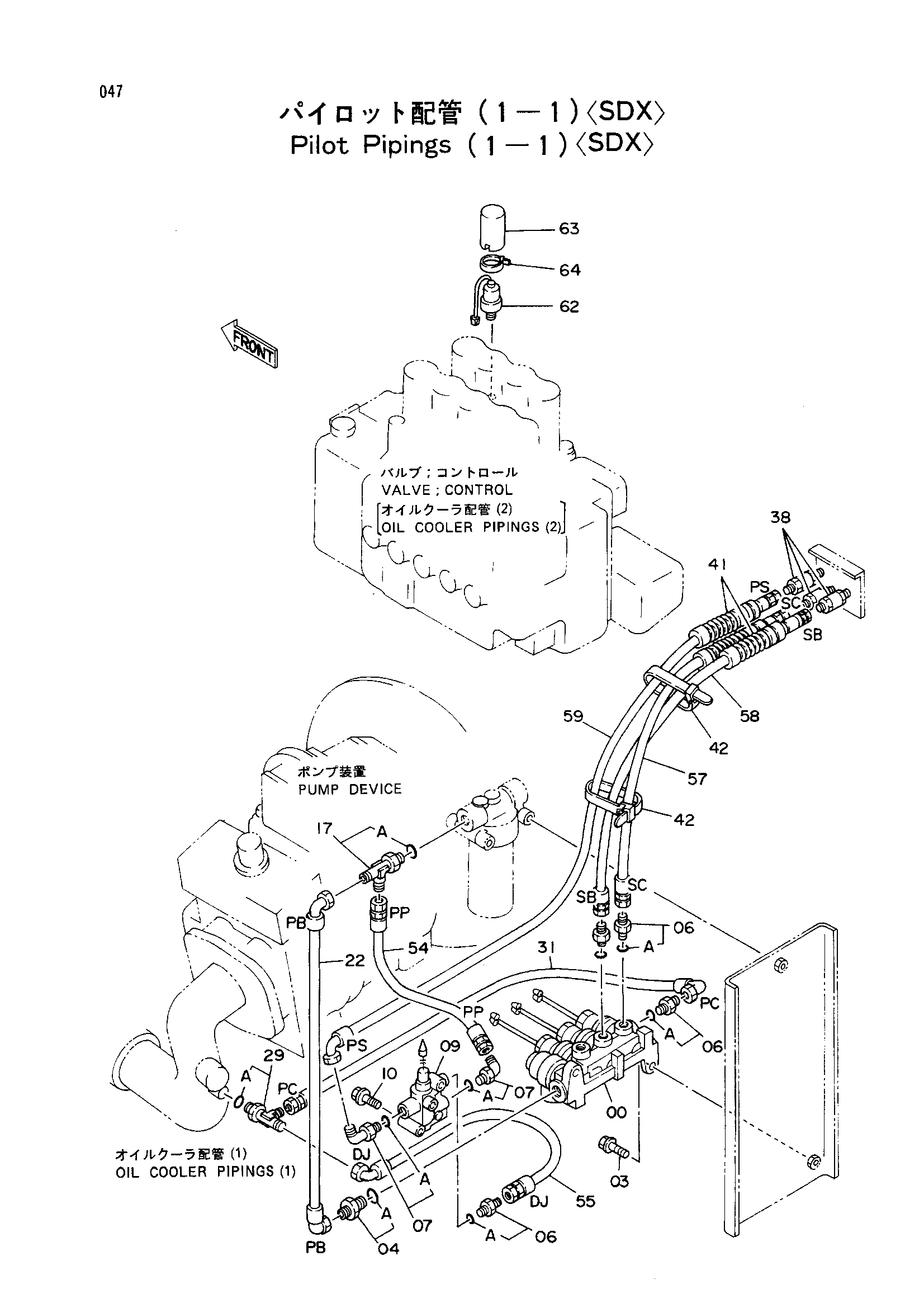

Пилотный трубопроводы (1-1)<SDX> — HITACHI EX160WD
Заводская схема «Пилотный трубопроводы (1-1)<SDX>» для HITACHI EX160WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4196411 | Электромагнитный клапан | 1 |
| 03 | J011030 | Болт с шайбой | 2 |
| 04 | 4200469 | Адаптер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4200465 | Адаптер | 4 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4154670 | Угловой штуцер | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4200389 | Электромагнитный клапан | 1 |
| 10 | J010865 | Болт с шайбой | 2 |
| 17 | 4217345 | Тройник | 1 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4213872 | Шланг (PB) | 1 |
| 29 | 4203171 | Тройник | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4213874 | Нейлоновый шланг (DC) | 1 |
| 38 | 4187914 | Гидроцилиндр | 3 |
| 41 | 4208277 | Защитный чехол | 3 |
| 42 | 4055312 | Ленточный зажим | 2 |
| 54 | 4239795 | Шланг (PP) | 1 |
| 55 | 4239796 | Нейлоновый шланг (DJ) | 1 |
| 57 | 4218074 | Шланг (SC) | 1 |
| 58 | 4241342 | Шланг (SB) | 1 |
| 59 | 4241343 | Шланг (PS) | 1 |
| 62 | 4188551 замена: 4259333 | Датчик давления | 1 |
| 62 | 4259333 | Датчик давления | 1 |
| 63 | 4207239 | Колпачок | 1 |
| 64 | 4055311 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX160WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
