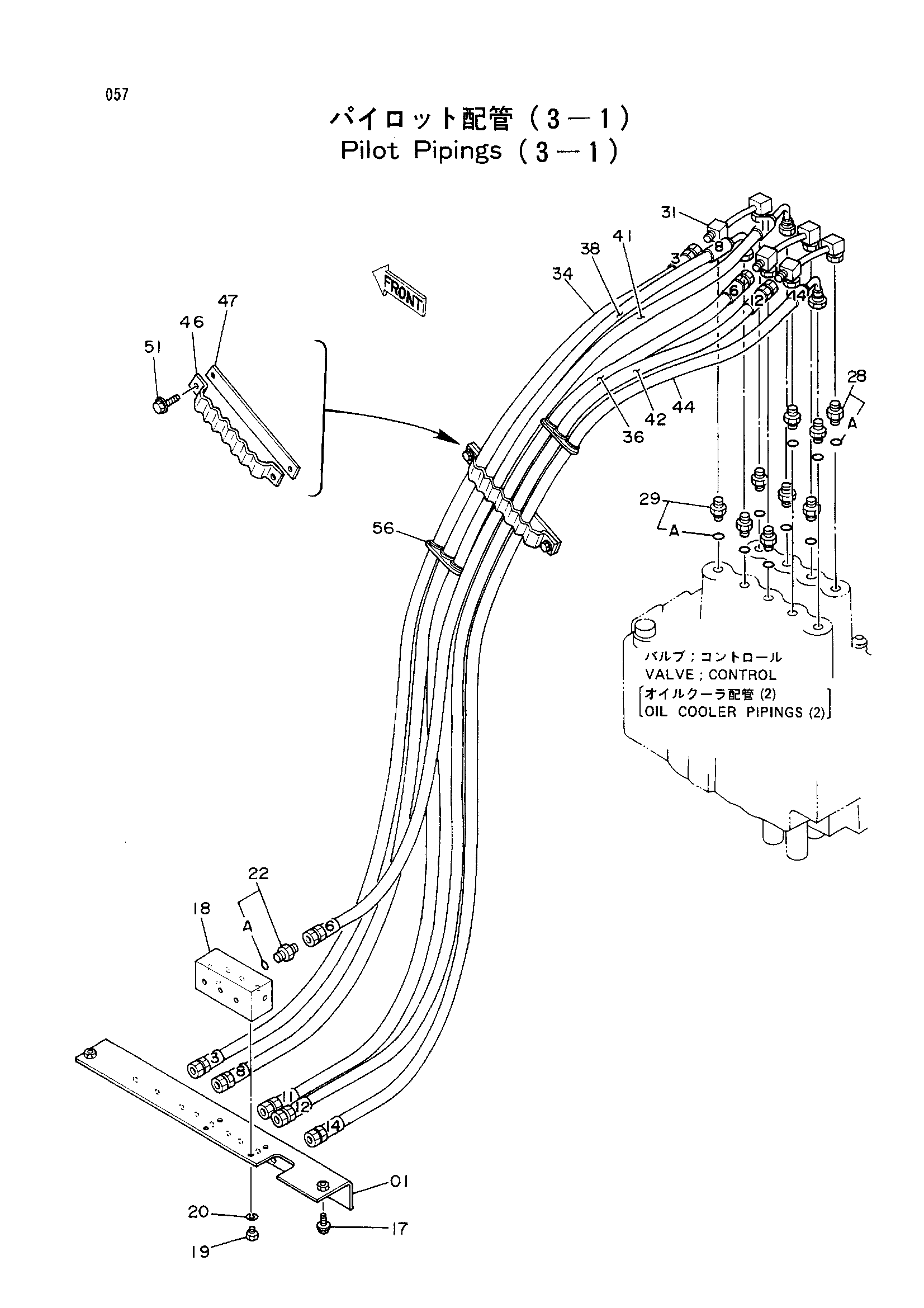

Пилотный трубопроводы (3-1) — HITACHI EX160WD
Заводская схема «Пилотный трубопроводы (3-1)» для HITACHI EX160WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8040414 | Кронштейн | 1 |
| 17 | J021030 | Болт с шайбой | 2 |
| 18 | 4214666 | Клапан регулировочный | 1 |
| 19 | J901020 | Болт | 4 |
| 20 | A590910 | Пружинная шайба | 4 |
| 22 | 4200466 | Адаптер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4202422 | Адаптер | 3 |
| 28 | 4231115 | Адаптер | 3 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4202422 | Адаптер | 6 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 8038370 | Трубка | 3 |
| 34 | 4213884 | Нейлоновый шланг (3) | 1 |
| 36 | 4203069 | Нейлоновый шланг (6) | 1 |
| 38 | 4213885 | Нейлоновый шланг (8) | 1 |
| 41 | 4203072 | Нейлоновый шланг (11) | 1 |
| 42 | 4203073 | Нейлоновый шланг (12) | 1 |
| 44 | 4203075 | Нейлоновый шланг (14) | 1 |
| 46 | 9727639 | Хомут шланга | 1 |
| 47 | 9727637 | Пластина | 1 |
| 51 | J021030 | Болт с шайбой | 2 |
| 56 | 4203210 | Хомут | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX160WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
