Кнуккле — HITACHI EX160WD

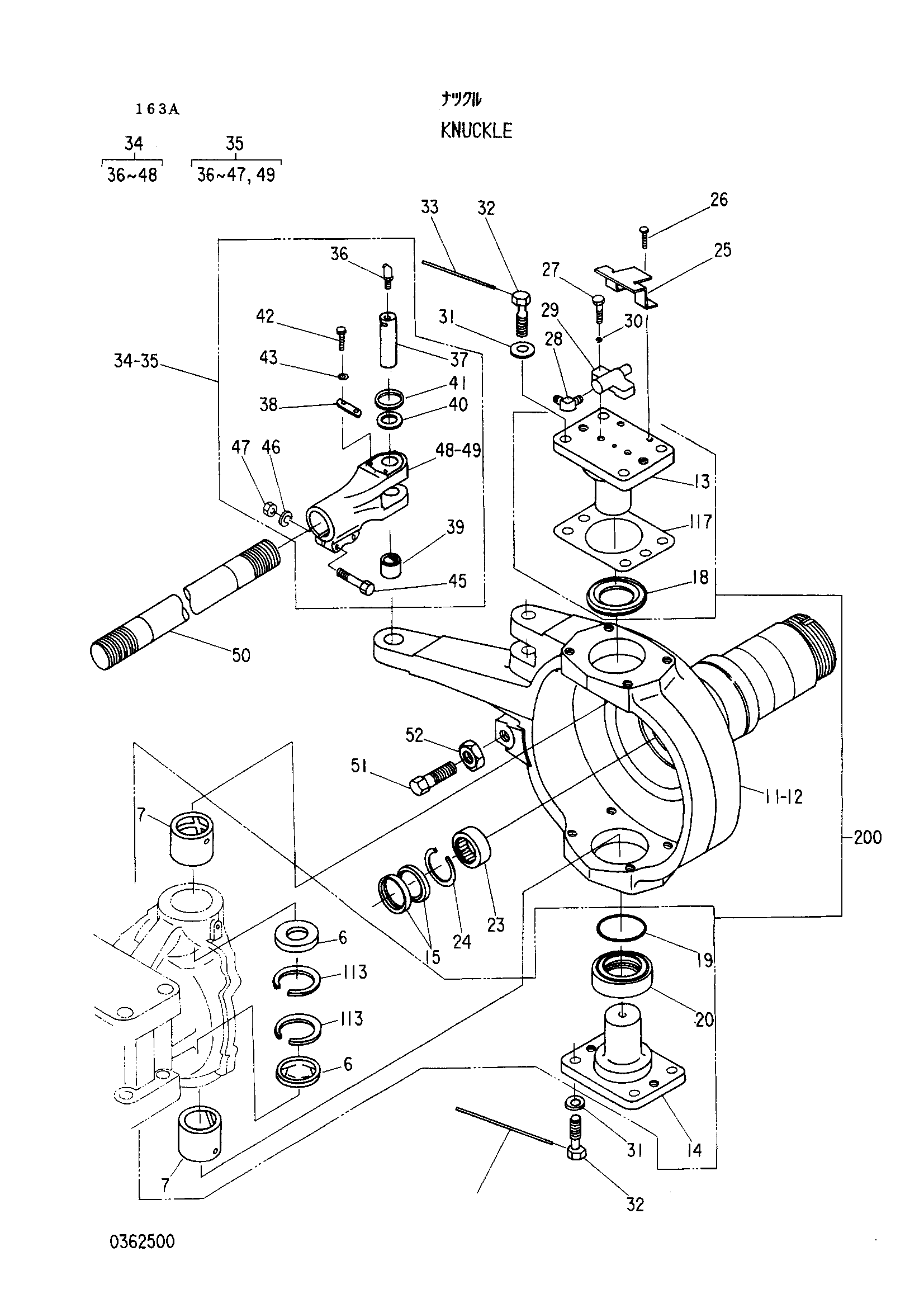

Заводская схема «Кнуккле» для HITACHI EX160WD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4240272	Кнуккле	1
6	0362526	Пробка	4
11	0362501	Кнуккле RH	1
12	0362502	Кнуккле LH	1
15	0266403	Масляное уплотнение	4
19	0266549	Уплотнительное кольцо	2
23	0266508	Игольчатый подшипник	2
24	0266509	Стопорное кольцо	2
25	0362503	Крышка	2
26	0362504	Болт	4
27	0362505	Болт	4
28	0362525	Угловой штуцер	2
29	0362506	Соединение	2
30	0362507	Пружинная шайба	4
31	0266529	Шайба	16
32	0266517	Болт	16
33	0362508	Провод	8
34	0362509	Шток в сборе RH	1
35	0362510	Шток в сборе LH	1
36	0362511	Штуцер	1
37	0362512	Палец	1
38	0362513	Стопорная пластина	1
39	0362514	Втулка	1
40	0362515	Упорная шайба	2
41	0362516	Пылезащитное уплотнение	2
42	0362517	Болт	2
43	0362507	Пружинная шайба	2
45	0362518	Болт	2
46	0266643	Пружинная шайба	2
47	0362520	Гайка	2
48	0362521	Концевой шток (RH)	1
49	0362522	Концевой шток (LH)	1
50	0266522	Шток TIE	1
51	0266523	Болт	2
52	0362523	Гайка	2
113	0362527	Стопорное кольцо	4
200	0362524	Комплект кинг-пин	2

Для точного подбора сообщите каталожный номер, модель HITACHI EX160WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
